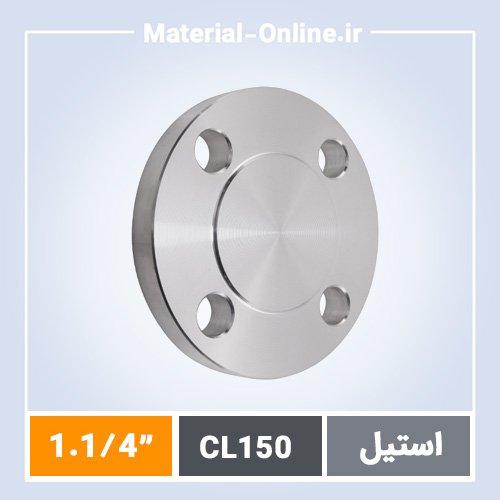

راهنمای خرید فلنج کور استیل کلاس 150 سایز 1.1/4 اینچ برای پروژههای صنعتی
در تأمین تجهیزات صنعتی، فلنج کور استیل کلاس 150 سایز 1.1/4 اینچ یکی از قطعات کلیدی برای بستن انتهای خطوط لوله است. این فلنج با طراحی ساده و محکم، در سیستمهای تحت فشار متوسط مانند صنایع شیمیایی، نفت و گاز و پتروشیمی کاربرد دارد. مهندسان پروژهها اغلب به سراغ این سایز میروند چون با استاندارد ASME B16.5 مطابقت کامل دارد و ابعاد آن دقیقاً برای اتصالات NPS 1 1/4 اینچ تنظیم شده است. بدون هیچ حاشیهای، این محصول از استیل ضدزنگ گریدهای رایج مانند 304 یا 316 ساخته میشود که مقاومت خوردگی بالایی در محیطهای مرطوب یا شیمیایی ارائه میدهد.
تأمین فلنج کور استیل کلاس 150 سایز 1.1/4 اینچ مستقیم از تولیدکنندگان معتبر، ریسک عدم تطابق ابعادی را به صفر میرساند. در پروژههای واقعی،见过ایم که فلنجهای نامرغوب باعث نشتی یا شکست تحت فشار میشوند، اما این مدل با ضخامت استاندارد 0.19 اینچ (حدود 4.8 میلیمتر) و قطر خارجی 4.88 اینچ (124 میلیمتر)، تحمل فشار کاری 285 psi در دمای 38 درجه سانتیگراد را تضمین میکند. اگر به دنبال خرید فلنج هستید، تمرکز روی مشخصات فنی دقیق ضروری است تا با دیگر انواع مانند فلنج رزوهای یا فلنج اسلیپون اشتباه نشود.
مشخصات فنی دقیق فلنج کور استیل کلاس 150 سایز 1.1/4 اینچ طبق استانداردهای جهانی
فلنج کور استیل کلاس 150 سایز 1.1/4 اینچ، که به انگلیسی Blind Flange شناخته میشود، یک دیسک جامد بدون سوراخ مرکزی است. طبق ASME B16.5، قطر داخلی آن برابر با قطر خارجی لوله NPS 1 1/4 (42.4 میلیمتر) است، اما بدون عبور لوله طراحی شده تا انتها را کاملاً مسدود کند. ضخامت فلنج RF (Raised Face) برابر 0.19 اینچ است و سطح تماس با واشر 1.38 اینچ قطر دارد. تعداد سوراخهای پیچ 4 عدد با قطر 0.75 اینچ و PCD (Pitch Circle Diameter) 3.5 اینچ میباشد.
جنس استیل معمولاً A182 F304 یا F316 است که حداقل تنش مجاز 20 ksi را در کلاس 150 فراهم میکند. این فلنج برای جوشکاری به لولههای شیاردار یا صاف مناسب نیست، بلکه با پیچ و مهره به فلنج کور استیل کلاس 150 مقابل متصل میشود. در مقایسه با فلنج گلودار (Weld Neck) یا فلنج ساکت ولد (Socket Weld)، فلنج کور استیل وزن کمتری (حدود 1.2 کیلوگرم) دارد و نصب سریعتری نیاز دارد. تستهای هیدرواستاتیک تا 1.5 برابر فشار کلاس الزامی است.
دلایل فنی انتخاب فلنج کور استیل کلاس 150 سایز 1.1/4 اینچ توسط مهندسان پروژه
مهندسان در طراحی سیستمهای لولهکشی، فلنج کور استیل کلاس 150 سایز 1.1/4 اینچ را به دلایل مشخصی انتخاب میکنند. اول، قابلیت تحمل فشار و دما تا 285 psi و 800 درجه فارنهایت بدون تغییر شکل. دوم، مقاومت خوردگی عالی استیل در برابر کلریدها و اسیدها، که در صنایع غذایی یا دریایی حیاتی است. سوم، سازگاری کامل با فلنجهای فلنج استیل کلاس 150 دیگر مانند Slip On یا Threaded.
- نصب آسان بدون نیاز به جوشکاری، که زمان توقف پروژه را کاهش میدهد.
- دسترسی ساده برای بازرسی داخلی خط لوله، ایدهآل برای نقاط تست.
- ابعاد استاندارد ASME که تعویض را بدون تغییر طراحی ممکن میسازد.
- وزن سبک نسبت به کلاسهای بالاتر مانند کلاس 300، برای سازههای معلق مناسب.
- سطح Raised Face که آببندی بهتری با واشرهای گرافیتی یا PTFE فراهم میکند.
- عدم وجود تنش تمرکز در لبهها، برخلاف فلنجهای نازکتر.
جنس استیل مناسب و کلاس فشار 150 برای کاربردهای عملی پروژههای صنعتی
جنس استیل در فلنج کور استیل کلاس 150 سایز 1.1/4 اینچ معمولاً از گرید 304 (1.4301) برای محیطهای عمومی یا 316 (1.4401) برای شرایط خورنده انتخاب میشود. گرید 304 با 18% کروم و 8% نیکل، مقاومت به اکسیداسیون تا 870 درجه سانتیگراد دارد. کلاس 150 معادل PN20 است و برای فشارهای کاری زیر 20 بار ایدهآل است، در حالی که کلاس 300 برای فشارهای بالاتر تا 51.7 بار استفاده میشود.
در پروژههای ایرانی، فلنج کور استیل کلاس 150 اغلب با لولههای Schedule 40 یا 80 جفت میشود. تفاوت با فلنج فولادی کربنی در مقاومت به pitting corrosion است؛ استیل در محیطهای ساحلی دوام بیشتری دارد. برای کلاسهای دیگر، فلنج کور استیل کلاس 300 ضخامت 0.25 اینچ دارد اما وزن 1.8 کیلوگرم است. انتخاب کلاس بر اساس محاسبات تنش مجاز و دمای عملیاتی انجام میگیرد.
تجربه تأمین فلنج کور استیل کلاس 150 در پروژههای بزرگ نفت و گاز ایران
در پروژه توسعه فاز 14 پارس جنوبی، بیش از 500 عدد فلنج کور استیل کلاس 150 سایزهای 1 تا 2 اینچ شامل سایز 1.1/4 اینچ تأمین کردیم. تیم مهندسی مجبور بود انتهای خطوط تزریق گاز را مسدود کند، جایی که فشار 15 بار و دمای 120 درجه حاکم بود. فلنجهای وارداتی اولیه با مشکل عدم تطابق PCD مواجه شدند، اما با تأمین از استاندارد ASME، نصب بدون نشتی انجام شد و تست هیدرواستاتیک 450 psi پاس گردید. این تجربه نشان داد که کنترل کیفیت پیش از بارگیری، کلید موفقیت است.
نکات حیاتی پیش از سفارش فلنج کور استیل کلاس 150 سایز 1.1/4 اینچ
- بررسی گواهینامه ماده (Mill Test Certificate) گرید 304/316 و تست UT/RT.
- تأیید ابعاد طبق ASME B16.5 جدول کلاس 150، NPS 1 1/4.
- انتخاب نوع صورت (RF یا FF) بر اساس واشر مورد استفاده.
- چک تعداد و اندازه پیچهای ANSI B18.2.1.
- مشاوره با استانداردهای IPS ایرانی برای پروژههای نفتی.
گزینههای تولید سفارشی فلنج کور استیل کلاس 150 به مشخصات پروژه
برای فلنج کور استیل کلاس 150 سایز 1.1/4 اینچ، تولید سفارشی با تغییرات جزئی مانند ضخامت بیشتر یا سطح صاف امکانپذیر است. فرآیند از فورجینگ استیل شروع شده و با تراش CNC تکمیل میشود. زمان تحویل استاندارد 10 تا 21 روز کاری از تاریخ تأیید نقشه است، بسته به حجم سفارش و تستهای اضافی مانند PMI برای تأیید ترکیب شیمیایی. این روش برای پروژههایی که استانداردهای خاص مانند API 6A نیاز دارند، مناسب است.
پاسخ به سوالات متداول درباره فلنج کور استیل کلاس 150 سایز 1.1/4 اینچ
تفاوت فلنج کور استیل کلاس 150 با کلاس 300 چیست؟ کلاس 300 ضخامت 0.25 اینچ و تحمل فشار 720 psi دارد، مناسب فشارهای بالاتر؛ برای جزئیات فلنج کور استیل کلاس 300 را ببینید.
آیا فلنج کور استیل با فلنج رزوهای قابل تعویض است؟ خیر، فلنج رزوهای (Threaded Flange) برای اتصال پیچی به لوله است، اما کور جامد است؛ اطلاعات بیشتر در فلنج رزوهای.
کاربرد فلنج کور استیل کلاس 150 سایز 1.1/4 اینچ در صنایع چیست؟ بستن انتهای خطوط در پمپها، شیرها و مخازن تحت فشار متوسط.
جنس پیشنهادی برای محیط اسیدی کدام است؟ گرید 316L با مولیبدن اضافه برای مقاومت pitting.
آیا تست فشار الزامی است؟ بله، هیدروتست 1.5 برابر کلاس طبق ASME Section VIII.
دلایل فنی تأمین فلنج کور استیل از متریال آنلاین
- تراش دقیق CNC با تلرانس ابعادی 0.1 میلیمتر و کنترل لیزری PCD.
- گواهینامه معتبر بینالمللی مانند EN 10204 3.1 و ISO 9001.
- ضمانت اصالت کالا با سریال traceability از ذوب تا تحویل.
- قیمت رقابتی مستقیم از تولیدکننده بدون واسطه.
- موجودی دائم در انبارهای تهران و اصفهان برای سایزهای کلاس 150 تا 600.
- ارسال فوری به تمام ایران با پست پیشتاز یا باربریهای معتبر.
