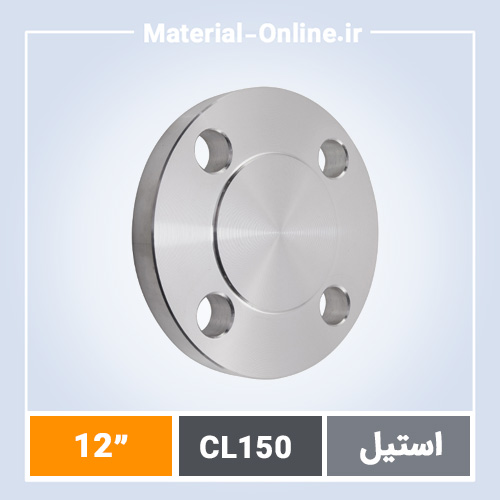

فلنج کور استیل کلاس 150 سایز 12 اینچ

توضیحات

خرید فلنج کور استیل کلاس 150 سایز 12 اینچ با مشخصات استاندارد ASME

فلنج کور استیل کلاس 150 سایز 12 اینچ یکی از قطعات کلیدی در سیستم‌های لوله‌کشی صنعتی است که برای آب‌بندی کامل انتهای خطوط طراحی شده. این فلنج از جنس استیل ضدزنگ ساخته می‌شود و طبق استاندارد ASME B16.5 تولید می‌گردد. در پروژه‌های نفت، گاز و پتروشیمی، جایی که نیاز به تحمل فشار کاری متوسط و مقاومت در برابر خوردگی وجود دارد، این قطعه انتخاب اول مهندسان است. ابعاد دقیق آن شامل قطر خارجی 508 میلی‌متر، قطر سوراخ پیچ 467 میلی‌متر و ضخامت 25 میلی‌متر است که با کلاس 150 همخوانی کامل دارد.

هنگام خرید فلنج کور استیل کلاس 150 سایز 12 اینچ، تمرکز روی گواهینامه‌های مواد اولیه مانند ASTM A182 F304 یا F316 ضروری است. این فلنج‌ها بلایند یا Blind نامیده می‌شوند و بدون نیاز به جوشکاری اضافی، با پیچ و مهره به فلنج‌های دیگر متصل می‌گردند. در مقایسه با فلنج‌های جوشی یا ولدنک، نصب سریع‌تری دارند و برای تعمیرات موقت یا دائمی خطوط مناسب‌اند. تأمین این محصول از تولیدکنندگان معتبر تضمین‌کننده دوام در محیط‌های اسیدی و دمایی تا 538 درجه سانتی‌گراد است.

مشخصات فنی کامل فلنج کور استیل کلاس 150 سایز 12 اینچ طبق استانداردهای جهانی

فلنج کور استیل کلاس 150 سایز 12 اینچ دارای طراحی جامد بدون سوراخ مرکزی است که فشار را به طور یکنواخت توزیع می‌کند. طبق جدول ASME B16.5، فشار تست هیدرواستاتیک آن 425 psi و فشار کاری مجاز 285 psi در دمای 38 درجه سانتی‌گراد است. جنس رایج ASTM A182 گرید 304 با محتوای کربن حداکثر 0.08% و کروم 18-20%، مقاومت عالی در برابر pitting و crevice corrosion ارائه می‌دهد. تعداد سوراخ‌های پیچ 20 عدد با قطر 1.125 اینچ و فاصله مرکز به مرکز 21.25 اینچ است.

این فلنج با face نوع Raised Face (RF) به ارتفاع 1/16 اینچ تولید می‌شود که seal عالی با واشر گرافیتی یا PTFE ایجاد می‌کند. وزن تقریبی 45 کیلوگرم برای سایز 12 اینچ، آن را برای حمل و نصب در خطوط DN300 مناسب می‌سازد. در مقایسه با فلنج کلاس 300، ضخامت بیشتری ندارد اما برای فشارهای پایین‌تر بهینه است. تولیدکنندگان استاندارد، تست UT و MT را روی آن انجام می‌دهند تا عیوب سطحی و داخلی حذف شود.

چرا مهندسان فلنج کور استیل کلاس 150 سایز 12 اینچ را برای پروژه‌های خود اولویت می‌دهند

اولین مزیت، آب‌بندی hermetic بدون نشتی است؛ ساختار جامد Blind فلنج از نفوذ سیالات جلوگیری می‌کند و در تست‌های فشار 1.5 برابر کلاس، عملکرد بی‌نقص دارد.

دوم، سازگاری با سیستم‌های موجود؛ این فلنج مستقیماً به فلنج اسلیپون استیل کلاس 150 یا جوشی متصل می‌شود و نیاز به adapter را حذف می‌کند.

سوم، مقاومت حرارتی بالا؛ تا 815 درجه سانتی‌گراد در گرید 304، مناسب برای بویلرها و exchangerها.

چهارم، سهولت بازرسی؛ بدون جوش داخلی، امکان چک داخلی خط بدون دمونتاژ کامل وجود دارد.

پنجم، صرفه‌جویی در وزن و فضا؛ سبک‌تر از فلنج‌های ولدنک Weld Neck در سایزهای بزرگ.

ششم، انطباق با استانداردهای ایرانی مانند ISIRI 14300؛ در پروژه‌های داخلی بدون نیاز به import اضافی قابل استفاده است.

انتخاب جنس استیل و کلاس فشار ایده‌آل برای فلنج کور سایز 12 اینچ در کاربردهای صنعتی

جنس استیل 304 یا 316L برای فلنج کور استیل کلاس 150 سایز 12 اینچ استاندارد است؛ 316 با مولیبدن 2-3% برای محیط‌های کلریدی مقاوم‌تر عمل می‌کند. کلاس 150 معادل PN20 است و فشار 20 بار را تحمل می‌کند، در حالی که فلنج کور استیل کلاس 300 برای 50 بار مناسب‌تر است. انتخاب بر اساس API 5L لوله‌ها و دمای کاری انجام می‌شود.

در پروژه‌های آب و فاضلاب، گرید 304 کافی است اما در نفت و گاز، 316 با گواهی NACE MR0175 الزامی می‌شود. کلاس 600 برای فشارهای بالا (1500 psi) سنگین‌تر است و فقط در high pressure lines استفاده می‌گردد. فلنج کور فولادی کربنی برای دماهای پایین‌تر ارزان‌تر اما حساس به خوردگی است.

تجربه تأمین فلنج کور استیل کلاس 150 در پروژه‌های سنگین پتروشیمی ایران

در پروژه فاز 12 پارس جنوبی، بیش از 200 عدد فلنج کور استیل کلاس 150 سایز 12 اینچ برای بستن موقت headerهای گاز تأمین کردیم. لوله‌کش‌ها با Weld Neck فلنج‌ها کار می‌کردند اما برای تست هیدرو، Blindها را نصب کردند. بعد از 72 ساعت تست فشار 400 psi بدون نشتی، خط راه‌اندازی شد. تامین از انبار اصفهان، تحویل 12 روزه و بدون ریجکتی، نشان داد که کیفیت CNC برش و ماشین‌کاری نهایی چقدر حیاتی است. این تجربه تکرار شده در پالایشگاه ستاره خلیج فارس هم بود.

نکات کلیدی پیش از سفارش فلنج کور استیل کلاس 150 سایز 12 اینچ

• تأیید استاندارد ASME B16.5 و جدول کلاس 150؛ ابعاد OD 20.5 تا 21.5 اینچ را چک کنید.
• درخواست MTC 3.1 طبق EN 10204 با trace number مواد خام.
• انتخاب face type: RF یا FF بر اساس واشر پروژه.
• بررسی تست‌های NDT: حداقل UT 100% و PT برای سطوح.
• مقایسه با فلنج رزوه‌ای استیل کلاس 150 برای لوله‌های threaded.

گزینه‌های تولید سفارشی فلنج کور استیل کلاس 150 سایز 12 اینچ بر اساس نیاز پروژه

تولید سفارشی فلنج کور استیل کلاس 150 سایز 12 اینچ با تغییرات در گرید (مانند 321 برای جوش‌پذیری بالا) یا face type (مانند RTJ برای Ring Type Joint) امکان‌پذیر است. زمان تحویل استاندارد 10 تا 21 روز کاری از تأیید سفارش و نقشه فنی است. در کارگاه‌های مجهز به CNC 5 محور، دقت ابعادی ±0.5 میلی‌متر تضمین می‌شود. برای سفارشات بالای 50 عدد، اولویت تولید اختصاصی داده می‌شود.

پاسخ به سوالات رایج درباره فلنج کور استیل کلاس 150 سایز 12 اینچ

تفاوت فلنج کور کلاس 150 با کلاس 300 چیست؟ کلاس 300 ضخامت 32 میلی‌متر و OD 23 اینچ دارد و فشار 740 psi تحمل می‌کند؛ برای low pressure، کلاس 150 کافی است. جزئیات در صفحه کلاس 300.

آیا فلنج کور استیل با فلنج ساکت ولد سازگار است؟ بله، هر دو ANSI class هستند و با بولت‌های A193 B8M متصل می‌شوند. برای socket weld، لینک فلنج ساکت استیل کلاس 150.

جنس مناسب برای محیط اسیدی چیست؟ ASTM A182 F316L با PREN بالای 24؛ از 304 در HCl اجتناب کنید.

وزن و ابعاد دقیق چقدر است؟ وزن 42-48 کیلوگرم، BC 467 mm، 20 سوراخ 7/8 اینچ.

آیا برای PN16 هم تولید می‌شود؟ معادل کلاس 150، بله؛ ابعاد DIN مشابه ASME است.

دلایل منطقی برای تأمین فلنج کور استیل از منبع معتبر آنلاین

• تراش دقیق CNC و کنترل ابعادی با CMM سه‌بعدی برای انطباق 100% با ASME.
• گواهینامه معتبر بین‌المللی مانند ISO 9001 و API 6A برای traceability کامل.
• ضمانت اصالت کالا با سریال number حک‌شده و MTC اصل.
• قیمت رقابتی مستقیم بدون واسطه از کارخانه‌های تأییدشده.
• موجودی دائم در انبارهای تهران و اصفهان برای سایزهای کلاس 150 تا 600.
• ارسال فوری به تمام ایران با پست و باربری، بیمه‌شده تا مقصد.
