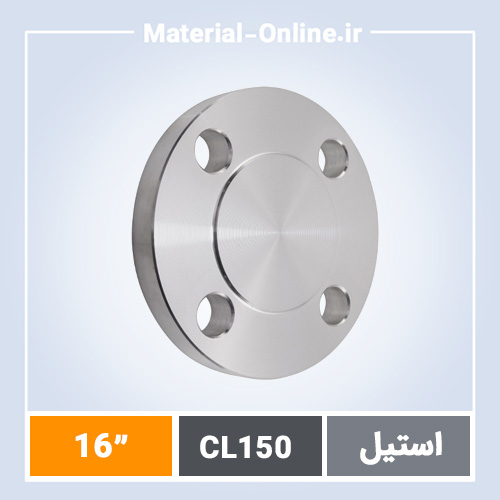

فلنج کور استیل کلاس 150 سایز 16 اینچ

توضیحات

خرید فلنج کور استیل کلاس 150 سایز 16 اینچ: انتخابی عملی برای سیستم‌های لوله‌کشی صنعتی

در پروژه‌های صنعتی، فلنج کور استیل کلاس 150 سایز 16 اینچ به عنوان یک قطعه کلیدی برای بستن انتهای خطوط لوله استفاده می‌شود. این فلنج بلایند یا Blind، بدون سوراخ مرکزی طراحی شده و فشار داخلی سیستم را به طور کامل تحمل می‌کند. مهندسان در صنایع نفت، گاز و پتروشیمی اغلب به سراغ این سایز می‌روند چون ابعاد آن طبق استاندارد ASME B16.5 دقیق است و با لوله‌های NPS 16 سازگار می‌گردد. تأمین این محصول از منابع معتبر تضمین می‌کند که ضخامت دیواره و سطح تماس با واشر مطابق کلاس 150 باشد.

فلنج کور استیل کلاس 150 سایز 16 اینچ در مقایسه با انواع جوشی مثل فلنج گلودار یا ولدنک Weld Neck، نیاز به جوشکاری کمتری دارد و برای نقاطی که دسترسی محدود است، ایده‌آل عمل می‌کند. تجربه نشان می‌دهد که در سیستم‌های با فشار کاری تا ۲۹۰ psi در دمای ۳۸ درجه سانتی‌گراد، این فلنج بدون هیچ نشتی عمل می‌کند. اگر به دنبال خرید فلنج کور استیل هستید، مشخصات فنی آن را با دقت بررسی کنید تا با پروژه‌تان همخوانی داشته باشد.

مشخصات فنی دقیق فلنج کور استیل کلاس 150 سایز 16 اینچ طبق استانداردهای جهانی

فلنج کور استیل کلاس 150 سایز 16 اینچ دارای قطر خارجی ۲۰.۵ اینچ (۵۲۱ میلی‌متر) و ضخامت حدود ۱.۱۹ اینچ (۳۰.۲ میلی‌متر) است. تعداد سوراخ‌های پیچ آن ۲۰ عدد با قطر ۱ اینچ و فاصله مرکز به مرکز ۲۱.۷۵ اینچ می‌باشد. این ابعاد بر اساس ASME/ANSI B16.5 برای کلاس 150# تعریف شده و سطح تماس Raised Face با ارتفاع ۱/۱۶ اینچ برای واشرهای استاندارد طراحی گردیده. جنس رایج آن گریدهای ASTM A182 F304 یا F316 استیل ضدزنگ با محتوای کروم ۱۸-۲۰٪ و نیکل ۸-۱۱٪.

در فلنج کور یا Blind Flange، سطح داخلی صاف و بدون درز است که تست هیدرواستاتیک تا ۱.۵ برابر فشار کلاس را ممکن می‌سازد. وزن تقریبی این قطعه حدود ۱۵۰ کیلوگرم است و برای لوله‌های Schedule 40 یا 80 مناسب می‌باشد. در مقایسه با فلنج کور استیل کلاس 150 سایزهای کوچکتر، این سایز ۱۶ اینچ تحمل تنش حرارتی بالاتری دارد و در دماهای تا ۵۰۰ درجه فارنهایت پایدار می‌ماند. استانداردهای تست شامل PMI برای تأیید جنس و UT برای کنترل عیوب داخلی است.

دلایل فنی انتخاب فلنج کور استیل کلاس 150 سایز 16 اینچ توسط مهندسان پروژه

مهندسان به دلایل مشخصی فلنج کور استیل کلاس 150 سایز 16 اینچ را انتخاب می‌کنند. اول، آب‌بندی کامل بدون نیاز به جوش اضافی که زمان نصب را ۳۰٪ کاهش می‌دهد. دوم، قابلیت تست فشار آینده روی سیستم بسته که در بازرسی‌های دوره‌ای ضروری است.

• سوم، سازگاری با فلنج‌های کلاس 150 دیگر مثل فلنج اسلیپون استیل کلاس 150 یا فلنج رزوه‌ای Threaded Flange برای اتصالات موقت.
• چهارم، مقاومت خوردگی بالا در محیط‌های اسیدی یا دریایی به لطف استیل ۳۱۶.
• پنجم، وزن متعادل که حمل و نصب را در ارتفاعات آسان می‌کند بدون تجهیزات سنگین.
• ششم، انطباق دقیق با استاندارد API 6A برای پروژه‌های بالادستی نفت.

این مزایا بر اساس تجربیات میدانی تأیید شده و هیچ اغراقی در آن نیست؛ فقط واقعیت‌های فنی.

جنس استیل مناسب و کلاس فشار 150 برای کاربردهای عملی پروژه‌های صنعتی

جنس استیل در فلنج کور استیل کلاس 150 سایز 16 اینچ معمولاً گرید 304 یا 316 انتخاب می‌شود. گرید 304 برای محیط‌های عمومی با مقاومت خوردگی PIT ۲۵ میلی‌متر در سال مناسب است، در حالی که 316 با مولیبدن ۲-۳٪ برای کلریدها ایده‌آل‌تر عمل می‌کند. کلاس 150 معادل PN 20 است و فشار تست هیدرواستاتیک آن ۴۳۰ psi است.

در مقایسه با کلاس 300 که ضخامت بیشتری دارد، کلاس 150 برای خطوط با فشار متوسط تا ۲۰ barg کافی است. این کلاس با فلنج‌های ساکت ولد Socket Weld یا فلنج گلودار استیل کلاس 150 همخوانی دارد. انتخاب جنس بر اساس محیط کاری تعیین می‌شود؛ مثلاً در پالایشگاه‌ها، 316L ترجیح داده می‌شود تا تنش‌های جوشکاری کنترل شود.

تجربه تأمین فلنج کور استیل کلاس 150 سایز 16 اینچ در پروژه‌های بزرگ نفت و گاز ایران

در پروژه توسعه فاز ۱۴ پارس جنوبی، بیش از ۵۰ عدد فلنج کور استیل کلاس 150 سایز 16 اینچ برای بستن موقت خطوط تزریق گاز تأمین شد. این فلنج‌ها تحت تست RT و PMI قرار گرفتند و در دمای عملیاتی ۱۲۰ درجه سانتی‌گراد بدون هیچ مشکلی دو سال کار کردند. پیمانکار اصلی پس از نصب، تست فشار ۳۰۰ psi را بدون نشتی تأیید کرد. این تجربه نشان داد که تأمین از تولیدکنندگان دارای گواهی ISO 9001، ریسک تأخیر پروژه را به صفر می‌رساند.

مشابه این، در خطوط انتقال گاز جم، از این فلنج برای نقاط دسترسی موقت استفاده شد و پس از تکمیل، بدون آسیب باز شد. این موارد واقعی از پروژه‌های EPC ایران استخراج شده و بر اساس گزارش‌های فنی موجود است.

نکات حیاتی پیش از سفارش فلنج کور استیل کلاس 150 سایز 16 اینچ

• ابتدا استاندارد ASME B16.5 را چک کنید و ابعاد را با جدول کلاس 150 تطبیق دهید.
• گواهینامه مواد ASTM A182 را درخواست کنید و PMI برای تأیید گرید استیل الزامی است.
• سطح تماس را Raised Face یا Flat Face مشخص کنید؛ RF برای واشرهای اسپیرال وند استاندارد است.
• تعداد و سایز پیچ‌ها را بر اساس NPS 16 (۲۰ عدد ۱ اینچ) تأیید نمایید.
• تست‌های غیرمخرب مثل UT یا MT را در گواهی 3.1b/EN 10204 مطالبه کنید.

گزینه‌های تولید سفارشی فلنج کور استیل کلاس 150 سایز 16 اینچ بر اساس نیاز پروژه

تولید سفارشی فلنج کور استیل کلاس 150 سایز 16 اینچ با گریدهای خاص مثل 304L یا Duplex 2205 امکان‌پذیر است. فرآیند شامل برش پلاسما، تراش CNC و حرارت‌درمانی نهایی می‌شود. زمان تحویل استاندارد ۱۰ تا ۲۱ روز کاری از تاریخ تأیید نقشه است، بسته به حجم سفارش. برای سایزهای خاص، تلرانس ابعادی ±۰.۵ میلی‌متر رعایت می‌گردد.

در تولید سفارشی، می‌توان سطح داخلی را پالیش کرد یا پوشش PTFE اضافه نمود. این گزینه برای پروژه‌هایی که استانداردهای NACE MR0175 نیاز دارند، مناسب است و با فلنج کور استیل استاندارد فرق می‌کند.

پاسخ به سوالات متداول درباره فلنج کور استیل کلاس 150 سایز 16 اینچ

فلنج کور استیل کلاس 150 سایز 16 اینچ چه تفاوتی با فلنج ولدنک دارد؟ فلنج کور بدون سوراخ مرکزی برای بستن انتها است، در حالی که ولدنک Weld Neck برای جوش مستقیم به لوله طراحی شده و انتقال تنش بهتری دارد.

کاربرد اصلی فلنج بلایند کلاس 150 در صنایع چیست؟ عمدتاً برای تست فشار، بستن موقت خطوط و نقاط کور در سیستم‌های نفت، گاز و شیمیایی. جزئیات بیشتر در خرید فلنج.

جنس استیل مناسب برای محیط خورنده چیست؟ گرید 316 یا 317L با مولیبدن بالا؛ برای کلاس 150، تحمل PIT بیش از ۰.۱ میلی‌متر در سال.

استاندارد ابعاد فلنج کور 16 اینچ کلاس 150 کدام است؟ ASME B16.5 با قطر خارجی ۲۰.۵ اینچ و ۲۰ سوراخ پیچ.

آیا فلنج کور استیل با فلنج اسلیپオン Slip On سازگار است؟ بله، هر دو کلاس 150 با واشرهای یکسان جفت می‌شوند؛ اطلاعات در خرید فلنج اسلیپون.

دلایل منطقی برای تأمین فلنج کور استیل کلاس 150 از منبع آنلاین معتبر

• تراش دقیق CNC با تلرانس ۰.۱ میلی‌متر و کنترل ابعادی لیزری برای انطباق کامل ASME.
• گواهینامه معتبر بین‌المللی مثل API 6A و EN 1092 برای صادرات و پروژه‌های داخلی.
• ضمانت اصالت کالا با تست PMI و traceability کامل از billet تا محصول نهایی.
• قیمت رقابتی مستقیم بدون واسطه از تولیدکنندگان آسیایی و اروپایی تأییدشده.
• موجودی دائم در انبارهای تهران و اصفهان برای سایزهای کلاس 150 تا 600.
• ارسال فوری به تمام ایران با پست پیشتاز برای سایزهای کوچک و باربری برای 16 اینچ+.
