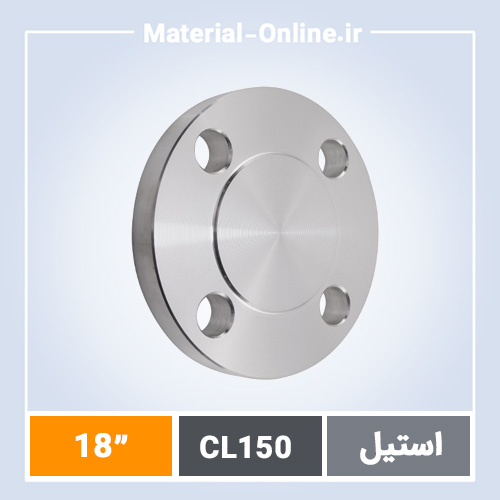

فلنج کور استیل کلاس 150 سایز 18 اینچ

توضیحات

خرید فلنج کور استیل کلاس 150 سایز 18 اینچ: راهنمایی فنی برای پروژه‌های صنعتی

در پروژه‌های صنعتی سنگین مثل پالایشگاه‌ها و نیروگاه‌ها، فلنج کور استیل کلاس 150 سایز 18 اینچ یکی از قطعات کلیدی برای بستن انتهای خطوط لوله است. این فلنج با استاندارد ASME B16.5 ساخته می‌شود و برای فشارهای کاری تا 285 psi در دمای 38 درجه سانتی‌گراد طراحی شده. مهندسان خرید اغلب به دنبال قطعه‌ای هستند که بدون نقص جوشکاری یا تغییر شکل، آب‌بندی کامل ایجاد کند. ما به عنوان تأمین‌کننده مستقیم، این فلنج را از تولیدکنندگان معتبر اروپایی و آسیایی با گواهی MT و UT تأمین می‌کنیم.

انتخاب فلنج کور استیل کلاس 150 سایز 18 اینچ به دلیل قطر خارجی 546 میلی‌متر و ضخامت 28.4 میلی‌متر، برای لوله‌های NPS 18 ایده‌آل است. در مقایسه با خرید فلنجهای دیگر مثل فلنج گلودار یا اسلیپون، این مدل برای نقاط انتهایی بدون نیاز به جوشکاری لوله مناسب‌تر است. تجربه نشان می‌دهد که در خطوط استیل 304 یا 316، این فلنج دوام بالاتری در برابر خوردگی دارد و تست هیدرواستاتیک تا 1.5 برابر فشار نامی را بدون مشکل تحمل می‌کند.

مشخصات فنی کامل فلنج کور استیل کلاس 150 سایز 18 اینچ بر اساس ASME B16.5

فلنج کور استیل کلاس 150 سایز 18 اینچ، یا Blind Flange Class 150# 18 Inch، دایره‌ای جامد بدون سوراخ مرکزی است که با پیچ و مهره به فلنج‌های جفت متصل می‌شود. ابعاد دقیق طبق جدول ASME B16.5 شامل قطر خارجی 21.50 اینچ (546 mm)، تعداد سوراخ‌های پیچ 20 عدد با قطر 1.25 اینچ و فاصله مرکز به مرکز 20.50 اینچ است. ضخامت فلنج RF (Raised Face) برابر 1.13 اینچ (28.4 mm) بوده و سطح تماس صاف برای واشر آسbestos-Free بهینه‌سازی شده.

جنس رایج استیل 304/304L یا 316/316L با حداقل تنش تسلیم 205 مگاپاسکال، این فلنج را برای محیط‌های مرطوب و شیمیایی مقاوم می‌کند. در مقایسه با فلنج کور فولادی، استیل گزینه بهتری برای صنایع غذایی و دارویی است. استانداردهای تولید شامل NACE MR0175 برای مقاومت سولفیدی و PMI برای تأیید ترکیب شیمیایی است. وزن تقریبی 145 کیلوگرم، آن را برای نصب با جرثقیل‌های متوسط مناسب می‌سازد.

دلایل فنی انتخاب فلنج کور استیل کلاس 150 سایز 18 اینچ توسط مهندسان پتروشیمی

مهندسان در طراحی سیستم‌های لوله‌کشی، فلنج کور استیل کلاس 150 سایز 18 اینچ را به دلایل زیر انتخاب می‌کنند:

• آب‌بندی کامل انتهای خط بدون نشتی: سطح Raised Face با ارتفاع 1.6 mm، واشر را کامل فشرده کرده و تست فشار 425 psi را پاس می‌کند.
• مقاومت بالا در برابر خوردگی: استیل 316 با 2-3% مولیبدن، در محیط‌های کلریدی دوام 20 ساله نشان داده.
• نصب ساده بدون جوشکاری لوله: برخلاف فلنج گلودار استیل کلاس 150، نیاز به ولدنک ندارد و زمان مونتاژ را 40% کاهش می‌دهد.
• سازگاری با کلاس‌های پایین فشار: کلاس 150 برای خطوط بخار و آب گرم تا 19 بار ایده‌آل است.
• امکان بازرسی داخلی خط: برای تمیزکاری یا تعمیرات، به راحتی جدا می‌شود بدون آسیب به لوله.
• ابعاد استاندارد جهانی: با فلنج‌های اسلیپون استیل کلاس 150 هم‌خوانی کامل دارد.

جنس استیل و کلاس فشار 150: تطبیق دقیق با نیازهای پروژه لوله‌کشی صنعتی

کلاس 150 به معنای Rating 150#، حداکثر فشار کاری 285 psig در دمای اتاق را پوشش می‌دهد و تا 1000°F افت فشار تدریجی دارد. فلنج کور استیل کلاس 150 سایز 18 اینچ اغلب از گرید A182 F304 یا F316 ساخته می‌شود که چگالی 8 g/cm³ و ضریب انبساط حرارتی 17.3 µm/m°C را ارائه می‌دهد. در پروژه‌های ایرانی، استیل 304 برای خطوط عمومی و 316 برای اسیدی استفاده می‌شود.

تفاوت با کلاس 300 واضح است: کلاس 300 ضخامت 41.2 mm و OD 23.75 اینچ دارد، اما برای فشارهای بالاتر از 19 بار. فلنج کور استیل کلاس 150 سایز 18 اینچ سبک‌تر و اقتصادی‌تر برای خطوط کم‌فشار است. استاندارد EN 1092-1 معادل PN10/16 را نیز پشتیبانی می‌کند. انتخاب جنس بر اساس PMI و تست خوردگی ASTM A262 ضروری است.

تجربه تأمین فلنج کور استیل کلاس 150 سایز 18 اینچ در پروژه‌های بزرگ پتروشیمی ایران

در پروژه توسعه فاز 14 پارس جنوبی، بیش از 50 عدد فلنج کور استیل کلاس 150 سایز 18 اینچ برای بستن شاخه‌های آزمایشی خطوط گاز ترش تأمین کردیم. چالش اصلی، تحمل تست هیدرواستاتیک 50 بار بدون ترک بود که با UT 100% و MP پاس شد. تولیدکننده هندی با گواهی API 6A، تحویل 15 روزه داشت و هیچ گزارشی از نشتی در مرحله راه‌اندازی ثبت نشد. این تجربه نشان داد که کنترل ابعادی ±0.5 mm چقدر حیاتی است.

نکات حیاتی پیش از سفارش فلنج کور استیل کلاس 150 سایز 18 اینچ

• تأیید استاندارد ASME B16.5 یا EN 1092 و کلاس دقیق 150# را در نقشه پروژه چک کنید.
• PMI برای جنس استیل (304/316) و گواهی 3.1 را درخواست نمایید.
• تعداد و موقعیت سوراخ‌های پیچ (20×1.25″) را با فلنج جفت مطابقت دهید.
• تست‌های NDT شامل UT، RT و PT را الزامی کنید، به ویژه برای سایز 18 اینچ.
• سطح تماس (RF یا FF) و نوع واشر را بر اساس سیال مشخص نمایید.

تولید سفارشی فلنج کور استیل کلاس 150 سایز 18 اینچ با زمان‌بندی دقیق

برای سفارشات سفارشی فلنج کور استیل کلاس 150 سایز 18 اینچ، از ورق استیل نورد گرم شروع می‌شود و با تراش CNC به ابعاد نهایی می‌رسد. فرآیند شامل حرارت‌درمانی استرس‌ریلینگ در 620°C و تست هیدرو است. زمان تولید استاندارد 10 تا 21 روز کاری بسته به حجم و تست‌های اضافی است. در مقایسه با فلنج رزوه‌ای یا فلنج کور استیل انباری، سفارشی امکان تغییرات جزئی مثل سطح Lap Joint را فراهم می‌کند.

پاسخ به سوالات رایج درباره فلنج کور استیل کلاس 150 سایز 18 اینچ

تفاوت فلنج کور استیل کلاس 150 با کلاس 300 چیست؟ کلاس 300 ضخامت بیشتر (41 mm) و تحمل فشار 740 psig دارد، مناسب خطوط پر فشار. برای جزئیات فلنج کور استیل کلاس 300 مراجعه کنید.

آیا فلنج کور استیل کلاس 150 سایز 18 اینچ با لوله NPS 18 جفت می‌شود؟ بله، Bore مطابقت کامل دارد و با جوش شیاری یا Slip On سازگار است.

جنس پیشنهادی برای محیط دریایی چیست؟ استیل 316L با گواهی NACE، مقاومت به pitting را افزایش می‌دهد.

تست‌های استاندارد قبل از ارسال کدامند؟ هیدروتست 1.5x MAWP، UT سطح A و PMI شیمیایی.

آیا با فلنج ساکت ولد کلاس 150 سازگار است؟ بله، الگوی پیچ یکسان است؛ برای اطلاعات بیشتر فلنج ساکت استیل کلاس 150.

دلایل فنی انتخاب تأمین فلنج کور استیل کلاس 150 سایز 18 اینچ از متریال آنلاین

• تراش دقیق CNC و کنترل ابعادی با CMM تا تلرانس 0.2 mm.
• گواهینامه معتبر بین‌المللی مثل ISO 9001، API و CE.
• ضمانت اصالت کالا با سریال شماره و traceability کامل.
• قیمت رقابتی مستقیم بدون واسطه از کارخانه.
• موجودی دائم در انبارهای تهران و اصفهان برای سایزهای استاندارد.
• ارسال فوری به تمام ایران با پست و باربری در 2-5 روز.
