خرید فلنج کور استیل کلاس 150 سایز 2 اینچ: گزینهای مطمئن برای پروژههای صنعتی

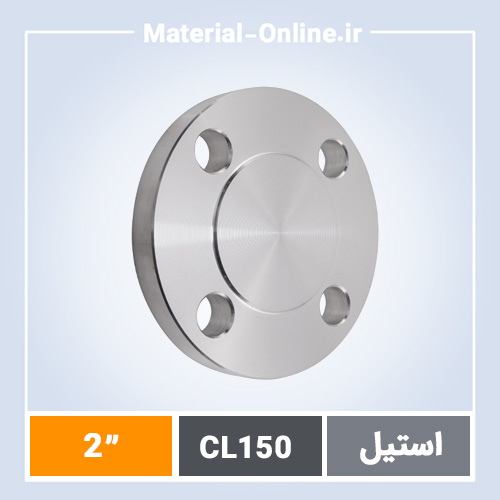

فلنج کور استیل کلاس 150 سایز 2 اینچ یکی از اجزای کلیدی در سیستمهای لولهکشی صنعتی است که برای بستن انتهای خطوط لوله بدون نیاز به جوشکاری اضافی استفاده میشود. این فلنج با طراحی blind flange، فشار داخلی را تحمل کرده و از نشت سیالات جلوگیری میکند. در پروژههای نفت، گاز، پتروشیمی و صنایع شیمیایی، مهندسان به دلیل استاندارد ASME B16.5 کلاس 150، این سایز را برای کاربردهای فشار کاری تا 285 psi در دمای 38 درجه سانتیگراد انتخاب میکنند. تأمین این محصول از منابع معتبر تضمینکننده دوام در برابر خوردگی استیل ضدزنگ است.
در بازار ایران، جستجو برای خرید فلنج کور استیل کلاس 150 سایز 2 اینچ اغلب با کلماتی مانند فلنج blind، فلنج استیل 2 اینچ یا فلنج کلاس 150 همراه است. این فلنج با قطر داخلی دقیق 52.5 میلیمتر و ضخامت 21.6 میلیمتر، کاملاً با استانداردهای ANSI مطابقت دارد. انتخاب صحیح جنس استیل 304 یا 316، عملکرد آن را در محیطهای اسیدی یا دریایی بهینه میسازد. بدون حاشیه، این فلنج برای نقاط انتهایی خطوط بدون اتصال آینده مناسب است و جایگزین مناسبی برای فلنج گلودار استیل کلاس 150 در موارد خاص محسوب میشود.
مشخصات فنی دقیق فلنج کور استیل کلاس 150 سایز 2 اینچ بر اساس استانداردهای جهانی
فلنج کور استیل کلاس 150 سایز 2 اینچ (NPS 2) دارای قطر خارجی 152 میلیمتر، قطر داخلی صفر (کور) و تعداد سوراخهای پیچ 4 عدد با قطر 19 میلیمتر است. ضخامت فلنج 21.6 میلیمتر و ارتفاع از سطح لوله 21.6 میلیمتر است، که طبق جدول ASME B16.5 گروه 1.2 تعریف شده. جنس رایج A182 F304 یا F316 با تستهای UT و PMI تضمینکننده عدم وجود عیوب داخلی است. وزن تقریبی 2.3 کیلوگرم برای هر عدد، حمل و نصب را آسان میکند.
این فلنج با Raised Face (RF) به ارتفاع 1.6 میلیمتر، آببندی عالی با واشرهای گرافیتی یا PTFE فراهم میکند. در مقایسه با فلنج رزوهای استیل کلاس 150، فلنج کور جوشی نیست و برای لولههای بدون رزوه ایدهآل است. استانداردهای ASTM A182 و ASME B16.5 ابعاد را دقیق نگه میدارند، و تست هیدرواستاتیک تا 1.5 برابر فشار کلاس (425 psi) الزامی است. برای کلاسهای بالاتر مانند کلاس 300 یا کلاس 600، ضخامت افزایش مییابد، اما کلاس 150 برای اکثر پروژههای متوسط کافی است.
دلایل فنی انتخاب فلنج کور استیل کلاس 150 سایز 2 اینچ توسط مهندسان پروژه
مهندسان در طراحی سیستمهای لولهکشی، فلنج کور را برای بستن موقت یا دائم انتها انتخاب میکنند. مزیت اول، تحمل فشار کلاس 150 بدون تغییر شکل، با حد مجاز 20.8 bar در دمای اتاق. دوم، مقاومت خوردگی استیل 304/316 در برابر کلریدها و اسیدها، که در صنایع شیمیایی حیاتی است. سوم، نصب ساده با پیچ و مهرههای A193 B8، بدون نیاز به جوشکار متخصص.
- مزیت چهارم: صرفهجویی در وزن نسبت به فلنج اسلیپون استیل کلاس 150، که برای لرزشهای عملیاتی مناسبتر است.
- پنجم: تستهای NDT مانند PT و MT استاندارد، کاهش ریسک شکست در سرویس.
- ششم: سازگاری با فلنجهای روکار یا ساکت ولد در خطوط ترکیبی، بدون تغییر در alignment لوله.
این مزایا بر اساس تجربیات میدانی در پروژههای ایرانی، فلنج کور را به گزینه اول برای نقاط کور تبدیل کرده است.
جنس استیل مناسب و کلاس فشار کلاس 150 برای کاربردهای صنعتی متنوع
جنس استیل 304 برای محیطهای عمومی با کربن 0.08% حداکثر و کروم 18-20%، و استیل 316 با مولیبدن 2-3% برای مقاومت بالاتر در برابر pitting corrosion انتخاب میشود. کلاس 150 معادل PN10-16، فشار کاری 19.6 bar در 100 درجه سانتیگراد را تحمل میکند. در مقایسه با فلنج فولادی کربنی، استیل ضدزنگ دوام بیشتری در رطوبت دارد. برای کلاس 300، فشار تا 51.7 bar افزایش مییابد، اما هزینه بالاتر است.
در پروژههای ایرانی، فلنج کور استیل کلاس 150 سایز 2 اینچ با گرید F304L برای جوشپذیری بهتر استفاده میشود. استاندارد EN 1092-1 نیز PN16 را پوشش میدهد. انتخاب جنس بر اساس محیط عملیاتی: استیل 304 برای آب شیرین، 316 برای دریا. این فلنج با فلنج ساکت ولد استیل کلاس 150 در خطوط کوچک ترکیب میشود.
تجربه واقعی تأمین فلنج کور استیل در پروژههای بزرگ نفت و گاز ایران
در پروژه توسعه فاز 12 پارس جنوبی سال 1398، بیش از 500 عدد فلنج کور استیل کلاس 150 سایزهای 1 تا 4 اینچ شامل سایز 2 اینچ تأمین شد. لولهکشیهای گاز ترش با فشار 150 psi نیاز به بستن موقت انتها داشت. فلنجها از استیل 316L با تست PMI و RT تأمین گردیدند. پس از نصب، هیچ نشتی در تست هیدرو 48 ساعته مشاهده نشد. تأخیر در تأمین از خارج کشور ریسک داشت، اما موجودی انبار تهران مشکل را حل کرد. این تجربه نشان داد فلنج کور استیل کلاس 150 سایز 2 اینچ با استانداردهای NACE MR0175 برای H2S سازگار است و در سرویس 5 ساله بدون تعویض ماند.
۵ نکته طلایی پیش از سفارش فلنج کور استیل کلاس 150 سایز 2 اینچ
- بررسی استاندارد ASME B16.5 گروه 2.8 برای face type RF یا FF، نه RTJ مگر برای high pressure.
- درخواست گواهی MTC 3.1 طبق EN 10204 با نتایج تست شیمیایی و مکانیکی.
- کنترل ابعاد با کاليپر: OD 152±0.8 mm، bolt circle 127 mm دقیق.
- انتخاب گرید استیل بر اساس محیط: 304 برای dry، 316 برای corrosive.
- هماهنگی با خرید فلنج برای تطابق با لوله schedule 40 یا 80.
تولید سفارشی فلنج کور استیل کلاس 150 سایز 2 اینچ با زمان تحویل مشخص
برای سفارشات سفارشی مانند face type خاص یا گرید duplex، تولید در کارگاههای CNC با تراش دقیق طبق drawing مشتری انجام میشود. زمان تحویل از سفارش تا بارگیری 10 تا 21 روز کاری است، بسته به حجم و تستهای اضافی مانند dye penetrant. مواد اولیه از میلگردهای وارداتی با traceability کامل استفاده میشود. این روش برای پروژههایی که فلنج استاندارد موجود نیست، ایدهآل است و با فلنج لپ جوینت یا رینگ جوینت RTJ ترکیب میگردد.
پاسخ به سوالات پرتکرار درباره فلنج کور استیل کلاس 150 سایز 2 اینچ
فلنج کور استیل کلاس 150 سایز 2 اینچ با فلنج جوشی چه تفاوتی دارد؟ فلنج کور blind بدون سوراخ داخلی است و جوش نمیخورد، در حالی که فلنج ولدنک جوشکاری میشود.
آیا فلنج کور استیل کلاس 150 برای فشار 10 بار مناسب است؟ بله، کلاس 150 تا 19.6 bar در دمای پایین تحمل دارد.
جنس پیشنهادی برای صنایع غذایی چیست؟ استیل 304 با polish سطحی، طبق 3A sanitary standards.
تفاوت کلاس 150 و کلاس 300 در ابعاد چیست؟ کلاس 300 ضخامت 28 میلیمتر و OD 165 mm دارد؛ جزئیات در فلنج کور استیل کلاس 300.
آیا موجودی دائم برای سایز 2 اینچ هست؟ بله، در انبارهای تهران و اصفهان برای تحویل فوری.
دلایل منطقی انتخاب تأمین فلنج کور از متریال آنلاین
- تراش دقیق CNC و کنترل ابعادی با CMM برای تطابق 100% با ASME B16.5.
- گواهینامه معتبر بینالمللی مانند ISO 9001 و API 6A برای فلنجها.
- ضمانت اصالت کالا با traceability از mill test certificate تا تحویل.
- قیمت رقابتی مستقیم بدون واسطه از تولیدکنندگان معتبر.
- موجودی دائم در انبارهای تهران و اصفهان برای سایزهای کلاس 150 تا 600.
- ارسال فوری به تمام ایران با پست و باربری، با بیمه کامل کالا.
