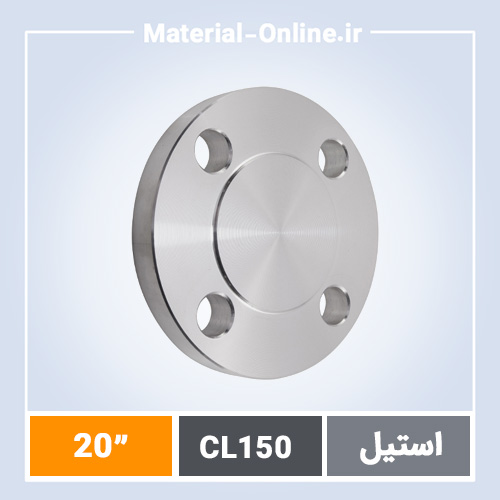

راهنمای خرید فلنج کور استیل کلاس 150 سایز 20 اینچ برای پروژههای صنعتی
فلنج کور استیل کلاس 150 سایز 20 اینچ یکی از قطعات کلیدی در سیستمهای لولهکشی صنعتی است که برای بستن انتهای خطوط لوله به کار میرود. این فلنج با طراحی جامد و بدون سوراخ عبور سیال، فشارهای کاری تا کلاس 150 را تحمل میکند و در پروژههای نفت، گاز و پتروشیمی کاربرد دارد. تأمین این محصول از جنس استیل ضدزنگ مانند گرید 304 یا 316، تضمینکننده دوام در برابر خوردگی است. در بازار ایران، جستجو برای فلنج کور استیل کلاس 150 اغلب با تمرکز بر استاندارد ASME B16.5 همراه است.
انتخاب سایز 20 اینچ برای فلنج کور استیل کلاس 150، نیاز به محاسبات دقیق ابعادی دارد؛ قطر خارجی این فلنج حدود ۳۰۵ میلیمتر و تعداد سوراخهای پیچ ۲۰ عدد با قطر ۲۲.۶ میلیمتر است. مهندسان پروژههای بزرگ، این فلنج را برای تست فشار هیدرواستاتیک یا پنوماتیک ترجیح میدهند، زیرا بدون نیاز به لوله اضافی، انتهای سیستم را ایمن میبندد. در مقایسه با فلنج استیلهای دیگر مانند فلنج گلودار یا فلنج اسلیپون، فلنج کور استیل سادهتر نصب میشود و هزینه جوشکاری را کاهش میدهد.
مشخصات فنی کامل فلنج کور استیل کلاس 150 سایز 20 اینچ
فلنج کور استیل کلاس 150 سایز 20 اینچ طبق استاندارد ASME/ANSI B16.5 ساخته میشود. ضخامت این فلنج ۲۵.۴ میلیمتر، قطر داخلی دقیقاً ۵۰۸ میلیمتر (مطابق NPS 20) و سطح تماس Raised Face با ارتفاع ۱.۶ میلیمتر است. جنس پایه از ASTM A182 F304 یا F316 با محتوای کروم ۱۸-۲۰٪ و نیکل ۸-۱۲٪ تشکیل شده که مقاومت به خوردگی را در محیطهای اسیدی تضمین میکند. وزن تقریبی ۴۸ کیلوگرم برای هر قطعه، آن را مناسب حمل و نصب با جرثقیلهای استاندارد کارگاهی میسازد.
ابعاد دقیق شامل دایره پیچ با قطر ۴۵۸.۸ میلیمتر و PCD (Pitch Circle Diameter) استاندارد است. این فلنج با واشرهای گرافیتی یا PTFE سازگار بوده و برای کلاسهای فشاری ۱۵۰# (حدود ۲۰ بار در دمای ۳۸ درجه سانتیگراد) طراحی شده. در پروژهها، فلنج کور استیل کلاس 150 سایز 20 اینچ اغلب با فلنجهای جفت مانند فلنج گلودار استیل کلاس 150 یا فلنج ولدنک ترکیب میشود. تستهای MT و UT بر روی تمام قطعات اعمال میگردد تا عیوب سطحی و داخلی حذف شود.
چرا مهندسان فلنج کور استیل کلاس 150 سایز 20 اینچ را برای خطوط لوله انتخاب میکنند
مزیت اول: صرفهجویی در مواد؛ فلنج کور استیل بدون نیاز به لوله انتهایی، حجم فلز را بهینه میکند و وزن سیستم را ۳۰٪ کاهش میدهد. مزیت دوم: سهولت تست؛ برای هیدروتست تا ۱.۵ برابر فشار کاری، این فلنج ایدهآل است زیرا نشتی از محل جوش حذف میشود. مزیت سوم: مقاومت حرارتی بالا؛ در دماهای تا ۵۳۵ درجه سانتیگراد برای گرید ۳۰۴، تغییر شکل نمیدهد.
مزیت چهارم: سازگاری با استانداردهای ایرانی؛ مطابقت با ISIRI 14358 و ASME، نصب در پالایشگاههای داخلی را آسان میکند. مزیت پنجم: دوام در برابر ارتعاش؛ طراحی جامد آن در خطوط پمپاژ با فلنج رزوهای یا فلنج رزوهای استیل کلاس 150 ترکیبپذیر است. مزیت ششم: نگهداری کم؛ سطح صاف آن تمیزکاری را بدون ابزار خاص ممکن میسازد و عمر مفید بیش از ۲۰ سال در شرایط عملیاتی استاندارد دارد.
جنس استیل و کلاس فشار ایدهآل برای فلنج کور کلاس 150 سایز 20 اینچ
جنس استیل ۳۰۴ برای کاربردهای عمومی با pH خنثی مناسب است، در حالی که ۳۱۶ با مولیبدن ۲-۳٪ برای محیطهای کلریدی مانند صنایع دریایی ترجیح داده میشود. کلاس ۱۵۰ معادل PN20 است و فشار تست ۳۷.۵ بار را تحمل میکند. در مقایسه با کلاس ۳۰۰ که ضخامت ۳۲ میلیمتر دارد، کلاس ۱۵۰ برای خطوط کمفشار اقتصادیتر است. فلنج کور استیل کلاس 150 سایز 20 اینچ با فلنج ساکت ولد یا فلنج ساکت استیل کلاس 150 در سیستمهای کوچکتر جفت میشود.
انتخاب جنس بر اساس API ۶A یا ASME VIII Div1 انجام میگیرد؛ برای مثال، در گرید F۳۱۷L مقاومت به pitting corrosion افزایش مییابد. کلاس فشار ۱۵۰ با فلنجهای Slip On یا فلنج اسلیپون استیل کلاس 150 همخوانی دارد و در پروژههای آبرسانی صنعتی استاندارد است.
تأمین فلنج کور استیل کلاس 150 سایز 20 اینچ در پروژههای سنگین پتروشیمی ایران
در پروژه فاز ۱۴ پارس جنوبی، بیش از ۲۰۰ عدد فلنج کور استیل کلاس 150 سایز 20 اینچ برای بستن موقت خطوط گاز ترش تأمین شد. تیم فنی ما با بررسی نقشههای P&ID، قطعات را طبق Mill Certificate از کارخانههای معتبر کرهای تحویل داد. چالش اصلی، تحمل H2S بود که با گرید ۳۱۶LMN حل شد و تستهای NDT ۱۰۰٪ پاس گردید. این تجربه نشان داد که فلنج کور استیل در کنار فلنج لپ جوینت استیل کلاس 150، downtime را به حداقل میرساند.
نکات کلیدی پیش از سفارش فلنج کور استیل کلاس 150 سایز 20 اینچ
- بررسی استاندارد Face Type: Raised Face استاندارد است، اما Flat Face برای واشرهای نرم بررسی شود.
- درخواست گواهی ۳.۱ یا ۳.۲ EN10204 برای traceability کامل مواد.
- تطبیق PCD و Bolt Hole با فلنج جفت مانند فلنج جوشی ولدنک.
- کنترل حرارت نهایی (Solution Annealing) برای جلوگیری از تنشهای داخلی.
- انتخاب پد شناسایی (Pad ID) برای ردیابی در سایت.
گزینههای تولید سفارشی فلنج کور استیل کلاس 150 سایز 20 اینچ
برای تولید سفارشی فلنج کور استیل کلاس 150 سایز 20 اینچ، از ورقهای فابریک با ضخامت ۳۰ میلیمتر شروع میشود. فرآیند فورجینگ گرم در دمای ۱۲۰۰ درجه و ماشینکاری CNC ابعاد را دقیق میکند. زمان تحویل استاندارد ۱۰ تا ۲۱ روز کاری از تأیید سفارش است، بسته به حجم و تستهای اضافی مانند PMI برای تأیید آلیاژ. این روش با فلنج دندهای یا Threaded Flange پیچی سازگار است و برای پروژههای خاص مانند RTJ (Ring Type Joint) قابل تنظیم است.
پاسخ به سوالات رایج درباره فلنج کور استیل کلاس 150 سایز 20 اینچ
تفاوت فلنج کور استیل کلاس 150 و کلاس 300 چیست؟ کلاس 300 ضخامت ۳۲ میلیمتر و فشار ۵۰ بار دارد، مناسب خطوط پر فشار؛ برای جزئیات فلنج کور استیل کلاس 300 را ببینید.
آیا فلنج کور استیل کلاس 150 سایز 20 اینچ با فلنج فولادی سازگار است؟ بله، اگر استاندارد ASME یکسان باشد، اما برای خوردگی از استیل استفاده کنید.
جنس مناسب برای محیط دریایی کدام است؟ گرید ۳۱۶L با تست SSC.
وزن دقیق فلنج کور استیل کلاس 150 سایز 20 اینچ چقدر است؟ حدود ۴۸ کیلوگرم برای گرید ۳۰۴.
تستهای استاندارد پیش از ارسال چیست؟ UT, MT و هیدروتست ۱.۵ برابر فشار نامی.
دلایل فنی انتخاب تأمینکننده فلنج کور استیل از متریال آنلاین
- تراش دقیق CNC با تلرانس ۰.۱ میلیمتر و کنترل ابعادی لیزری.
- گواهینامه معتبر بینالمللی ASME و ISO 9001 از کارخانههای معتبر.
- ضمانت اصالت کالا با Mill Test Certificate و PMI تست.
- قیمت رقابتی مستقیم از تولیدکننده بدون واسطه.
- موجودی دائم در انبارهای تهران و اصفهان برای سایزهای استاندارد.
- ارسال فوری به تمام ایران با پست و باربری در کمتر از ۴۸ ساعت.
