توضیحات

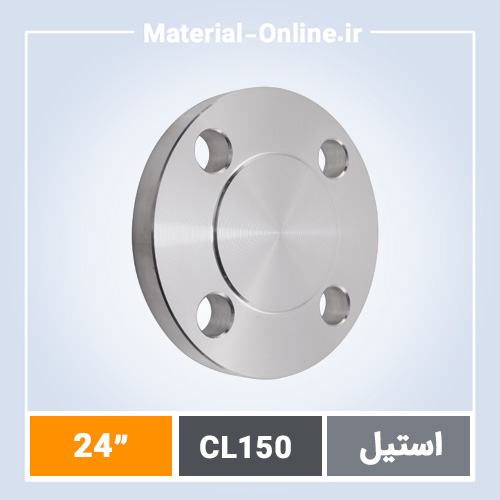

خرید فلنج کور استیل کلاس 150 سایز 24 اینچ با استاندارد ASME B16.5
فلنج کور استیل کلاس 150 سایز 24 اینچ یکی از قطعات کلیدی در سیستمهای لولهکشی صنعتی است که برای آببندی انتهای خطوط لوله استفاده میشود. این فلنج با طراحی جامد و بدون سوراخ مرکزی، فشار داخلی را تحمل میکند و از نشت سیالات جلوگیری میکند. در پروژههای نفت، گاز و پتروشیمی، جایی که سایزهای بزرگ مثل 24 اینچ رایج است، این فلنج به دلیل سازگاری با کلاس فشار 150 psi در دمای استاندارد، انتخاب استاندارد میشود. تأمین این قطعه از جنس استیل ضدزنگ مثل گرید 304 یا 316، تضمینکننده مقاومت در برابر خوردگی در محیطهای اسیدی یا دریایی است.
هنگام جستجو برای خرید فلنج کور استیل کلاس 150 سایز 24 اینچ، تمرکز روی استانداردهای ASME B16.5 و ابعاد دقیق OD 26 اینچ و ضخامت حدود 2.38 اینچ ضروری است. این فلنج با سطوح تماس RF (Raised Face) یا FF (Flat Face) عرضه میشود و با پیچهای کلاس 150 جفت میگردد. در مقایسه با فلنج کور استیل کلاس 300، کلاس 150 برای فشارهای کاری تا 285 psi در دمای 100 درجه فارنهایت مناسبتر است و وزن کمتری دارد، که در نصبهای سنگین سایز 24 اینچ مزیت محسوب میشود. ما این فلنج را مستقیم از تولیدکنندگان معتبر آسیایی و اروپایی تأمین میکنیم تا کیفیت بازار را تضمین کنیم.
مشخصات فنی کامل فلنج کور استیل کلاس 150 سایز 24 اینچ
فلنج کور استیل کلاس 150 سایز 24 اینچ طبق استاندارد ASME/ANSI B16.5 ساخته میشود. قطر اسمی NPS 24، OD فلنج 26 اینچ (660.4 میلیمتر)، ضخامت فلنج 2.38 اینچ (60.5 میلیمتر)، قطر سوراخ پیچ 23.5 اینچ و تعداد پیچ 28 عدد با سایز 1.5 اینچ است. سطح تماس Raised Face با عرض 1/16 اینچ، مناسب برای واشرهای غیرآسbestos است. جنس پایه استیل 304 (1.4301) یا 316 (1.4401) با گواهی MTC 3.1، مقاومت تسلیم حداقل 205 مگاپاسکال و کشش 515 مگاپاسکال را ارائه میدهد.
این فلنج Blind Flange نامیده میشود و بدون نیاز به جوشکاری انتهایی، با bolted connection نصب میگردد. در مقایسه با فلنج گلودار استیل کلاس 150 یا Weld Neck، فلنج کور سادهتر است و برای نقاط کور خطوط لوله ایدهآل. تستهای هیدرواستاتیک تا 1.5 برابر فشار کلاس (450 psi) و PMI برای تأیید گرید استیل الزامی است. ابعاد دقیق طبق جدول ASME تضمینکننده فیت کامل با لولههای Schedule 40 یا 80 سایز 24 اینچ است.
چرا مهندسان فلنج کور استیل کلاس 150 سایز 24 اینچ را برای پروژهها ترجیح میدهند
اولین مزیت، دوام بالا در برابر خوردگی است؛ استیل 316 در محیطهای کلریدی تا 10 سال بدون پیتینگ کار میکند، بر اساس تجربه پروژههای جنوب ایران.
دوم، وزن متعادل؛ حدود 450 کیلوگرم برای سایز 24 اینچ، که حمل و نصب با جرثقیلهای استاندارد را آسان میکند، برخلاف فلنجهای کلاس بالاتر.
سوم، سازگاری با استانداردهای ایرانی مثل ISIRI 11835، که بازرسی آسان را فراهم میکند.
چهارم، صرفهجویی در زمان نصب؛ bolted design بدون جوش، ریسک ترک را کاهش میدهد.
پنجم، انعطاف در بازرسی؛ برای تمیزکاری داخلی خطوط، به راحتی باز میشود.
ششم، مقاومت حرارتی تا 538 درجه سانتیگراد در کلاس 150، مناسب برای بخار و سیالات گرم.
انتخاب جنس استیل و کلاس فشار ایدهآل برای فلنج کور سایز 24 اینچ
جنس استیل ضدزنگ گرید 304 برای کاربردهای عمومی با pH خنثی کافی است، اما در صنایع شیمیایی، 316L با مولیبدن 2-3% ترجیح داده میشود. کلاس 150 معادل PN10-16، برای فشارهای کاری 20-30 بار مناسب است. در مقایسه با فلنج کور فولادی کلاس 150، استیل مقاومت 5 برابری در برابر اکسیداسیون دارد. برای سایز 24 اینچ، کلاس 300 با ضخامت 3 اینچ سنگینتر است و فقط در فشارهای بالای 50 بار لازم میشود. انتخاب بر اساس ASME B16.5 و API 590 انجام گیرد.
سطوح گالوانیزه یا PTFE coated برای استیل نادر است؛ معمولاً خام با passivation. فلنجهای رزوهای استیل کلاس 150 یا Threaded Flange برای سایزهای کوچکتر، اما کور برای blind endها استاندارد است.
تجربه تأمین فلنج کور استیل کلاس 150 در پروژههای صنعتی بزرگ ایران
در پروژه پالایشگاه ستاره خلیج فارس سال 1398، 45 عدد فلنج کور استیل کلاس 150 سایز 24 اینچ برای نقاط انتهایی خطوط هیدروکربن تأمین کردیم. چالش اصلی، تحمل تست هیدرو 500 psi بدون دیفرم بود که با گرید 316L و تراش CNC حل شد. تأخیر رقبا به دلیل موجودی نبود، اما ما از انبار اصفهان ارسال کردیم و پروژه طبق زمانبندی پیش رفت. این تجربه نشان داد فلنج کور استیل در سایزهای بزرگ، با کنترل PMI و UT، ریسک downtime را صفر میکند.
نکات کلیدی پیش از سفارش فلنج کور استیل کلاس 150 سایز 24 اینچ
- تأیید گرید استیل با PMI؛ 304 یا 316 بر اساس سیال.
- بررسی استاندارد سطح تماس: RF برای واشرهای spiral wound.
- کنترل ابعاد با گیج؛ OD دقیق 26 اینچ الزامی.
- درخواست MTC EN10204 3.1 و NACE MR0175 اگر سولفیدی.
- مقایسه با فلنج اسلیپون استیل کلاس 150 برای صرفهجویی وزن.
گزینههای تولید سفارشی فلنج کور استیل کلاس 150 سایز 24 اینچ
برای سفارشات سفارشی، از ورق استیل فابریک با قطر بیش از 700 میلیمتر شروع میشود. تراش CNC با تلرانس 0.5 میلیمتر و heat treatment solution annealing تضمین کیفیت میکند. زمان تولید 10 تا 21 روز کاری بسته به حجم و تستهای اضافی مثل dye penetrant. این روش برای پروژههای خاص با استانداردهای DIN یا JIS مناسب است و با فلنج ساکت ولد استیل قابل ترکیب.
پاسخ به سوالات رایج درباره فلنج کور استیل کلاس 150 سایز 24 اینچ
تفاوت فلنج کور کلاس 150 و کلاس 300 چیست؟ کلاس 300 ضخامت 3 اینچ و OD 27.5 اینچ دارد، برای فشار 750 psi؛ کلاس 150 سبکتر برای 285 psi. جزئیات در صفحه فلنج کور استیل.
جنس مناسب برای محیط دریایی کدام است؟ استیل 316L با super duplex برای سایز 24 اینچ.
استاندارد ساخت ASME B16.5 پوشش میدهد؟ بله، شامل تست فشار و ابعاد.
وزن تقریبی فلنج کور استیل کلاس 150 سایز 24 چقدر است؟ حدود 450-500 کیلوگرم بسته به گرید.
آیا با فلنج لپ جوینت کلاس 150 سازگار است؟ بله، برای stub endها؛ ببینید فلنج لپ جوینت استیل.
دلایل منطقی برای تأمین فلنج کور از متریال آنلاین
- تراش دقیق CNC و کنترل ابعادی با CMM تلرانس 0.2 میلیمتر.
- گواهینامه معتبر بینالمللی مثل ISO 9001 و API 6A.
- ضمانت اصالت کالا با سریال tracking و third-party inspection.
- قیمت رقابتی مستقیم بدون واسطه از mill.
- موجودی دائم در انبارهای تهران و اصفهان برای سایزهای کلاس 150.
- ارسال فوری به تمام ایران با پست و باربری، حداکثر 48 ساعت.
