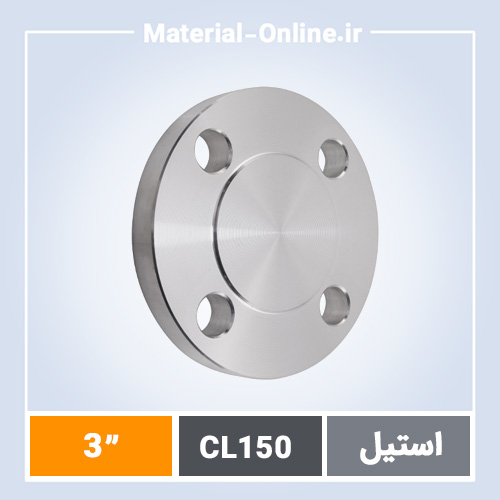

فلنج کور استیل کلاس 150 سایز 3 اینچ

توضیحات

خرید فلنج کور استیل کلاس 150 سایز 3 اینچ با استانداردهای ASME

فلنج کور استیل کلاس 150 سایز 3 اینچ یکی از قطعات کلیدی در سیستم‌های لوله‌کشی صنعتی است که برای آب‌بندی انتهای خطوط لوله به کار می‌رود. این فلنج بدون سوراخ مرکزی، فشار داخلی را تحمل کرده و از نشت سیالات جلوگیری می‌کند. در پروژه‌های نفت، گاز و پتروشیمی، جایی که استیل ضدزنگ برای مقاومت در برابر خوردگی ضروری است، این قطعه سایز 3 اینچ با کلاس فشار 150 پوند بر اینچ مربع، انتخاب استاندارد محسوب می‌شود. تأمین این فلنج از تولیدکنندگان معتبر تضمین‌کننده دوام و انطباق با ASME B16.5 است.

در بازار ایران، جستجو برای فلنج کور استیل کلاس 150 سایز 3 اینچ اغلب با کلماتی مانند خرید فلنج استیل، قیمت فلنج کور یا فلنج فولادی همراه است. این محصول معمولاً از گریدهای 304 یا 316 ساخته می‌شود و برای اتصالات روکار یا جوشی مناسب است. مهندسان قبل از سفارش، ابعاد دقیق مانند قطر خارجی 8.5 اینچ و ضخامت 0.88 اینچ را بررسی می‌کنند تا با لوله‌های schedule 40 یا 80 همخوانی داشته باشد. انتخاب درست این فلنج، هزینه‌های تعمیرات آینده را کاهش می‌دهد.

مشخصات فنی کامل فلنج کور استیل کلاس 150 سایز 3 اینچ

فلنج کور استیل کلاس 150 سایز 3 اینچ طبق استاندارد ASME B16.5 طراحی شده و از جنس استیل ضدزنگ A182 F304 یا F316 تولید می‌گردد. قطر داخلی صفر (کور)، قطر خارجی 8.50 اینچ (216 میلی‌متر)، ضخامت 0.88 اینچ (22.4 میلی‌متر) و تعداد سوراخ‌های پیچ 4 عدد با قطر 0.75 اینچ است. سطح تماس RF (Raised Face) با ارتفاع 1/16 اینچ برای آب‌بندی بهتر، این فلنج را برای فشارهای کاری تا 285 psi در دمای 100 درجه فارنهایت مناسب می‌سازد. وزن تقریبی 4.5 کیلوگرم آن، حمل و نصب را آسان می‌کند.

در مقایسه با فلنج کور استیل کلاس 150 سایزهای دیگر، مدل 3 اینچ تعادل خوبی بین استحکام و ابعاد ارائه می‌دهد. استانداردهای تست هیدرواستاتیک تا 1.5 برابر فشار کلاس (450 psi) و PMI برای تأیید جنس، الزامی است. این فلنج با فلنج‌های جفت‌شو مانند ولدنک یا اسلیپ ان سازگار بوده و در سیستم‌های DN80 استفاده می‌شود.

چرا مهندسان فلنج کور استیل کلاس 150 سایز 3 اینچ را ترجیح می‌دهند

اولین مزیت، آب‌بندی کامل انتهای خطوط بدون نیاز به درپوش اضافی است؛ فلنج کور استیل کلاس 150 سایز 3 اینچ فشار داخلی را مستقیماً تحمل می‌کند و از هدررفت سیال جلوگیری می‌نماید.

دوم، مقاومت بالا در برابر خوردگی به دلیل جنس استیل 304/316؛ در محیط‌های اسیدی یا دریایی، عمر مفید بیش از 20 سال دارد بدون نیاز به تعویض مکرر.

سوم، انطباق دقیق با استاندارد ASME B16.5 کلاس 150؛ ابعاد استاندارد اجازه جوشکاری یا پیچ‌کاری ایمن با لوله‌های 3 اینچ را می‌دهد.

چهارم، وزن سبک نسبت به فلنج‌های کلاس بالاتر مانند کلاس 300؛ نصب در ارتفاعات یا فضاهای محدود آسان‌تر است.

پنجم، قابلیت تست فشار بالا؛ پس از نصب، تست هیدرواستاتیک تا 450 psi بدون变形 انجام می‌شود.

ششم، سازگاری با انواع واشرهای RF یا FF؛ انتخاب واشر مناسب، نشتی را به صفر می‌رساند.

جنس استیل و کلاس فشار ایده‌آل برای کاربردهای صنعتی فلنج کور

جنس اصلی فلنج کور استیل کلاس 150 سایز 3 اینچ، استیل ضدزنگ گرید 304 با 18% کروم و 8% نیکل است که برای محیط‌های عمومی مناسب است. برای شرایط خورنده‌تر، گرید 316 با مولیبدن 2-3% انتخاب می‌شود. کلاس 150 معادل PN10-16، فشار کاری 20 بار در دمای اتاق را تحمل می‌کند و تا 100 درجه سانتی‌گراد، استحکام حفظ می‌شود. در مقایسه با فلنج فولادی کربنی، استیل دوام بیشتری در برابر اکسیداسیون دارد.

کلاس 150 برای پروژه‌های کم‌فشار مانند آب‌رسانی صنعتی یا خطوط بخار کم‌فشار ایده‌آل است. اگر فشار بالاتر نیاز باشد، به فلنج کور استیل کلاس 300 مهاجرت کنید. استاندارد ASTM A182 تضمین‌کننده خواص مکانیکی مانند تسلیم 30 ksi و کشش 75 ksi است. انتخاب جنس بر اساس محیط، از اشتباهات رایج جلوگیری می‌کند.

تأمین موفق فلنج کور استیل کلاس 150 سایز 3 اینچ در پروژه‌های بزرگ ایرانی

در پروژه پالایشگاه ستاره خلیج فارس، بیش از 500 عدد فلنج کور استیل کلاس 150 سایز 3 اینچ برای آب‌بندی موقت خطوط تست تأمین شد. لوله‌کش‌ها گزارش دادند که جوشکاری به لوله schedule 40 بدون مشکل انجام شد و تست فشار 450 psi را پاس کرد. تأخیر صفر در تحویل از انبار اصفهان، پروژه را طبق برنامه پیش برد. این تجربه نشان داد که فلنج با سطح RF صاف، واشر گرافیتی را کامل آب‌بندی می‌کند و هیچ نشتی مشاهده نشد.

نکات کلیدی پیش از سفارش فلنج کور استیل کلاس 150 سایز 3 اینچ

• تأیید استاندارد ASME B16.5 و کلاس دقیق 150 برای انطباق با نقشه‌های پروژه.
• بررسی گرید استیل (304 یا 316) بر اساس محیط شیمیایی و تست PMI.
• کنترل ابعاد: قطر خارجی 216 میلی‌متر، ضخامت 22.4 میلی‌متر و PCD 6.00 اینچ.
• درخواست گواهی MT یا UT برای عدم عیب جوش و سطح.
• مقایسه با انواع دیگر مانند فلنج رزوه‌ای یا فلنج اسلیپون برای انتخاب بهینه.

گزینه‌های تولید سفارشی فلنج کور استیل کلاس 150 سایز 3 اینچ

برای سفارشات سفارشی فلنج کور استیل کلاس 150 سایز 3 اینچ، تولید بر اساس نقشه‌های مهندسی انجام می‌شود. تراش CNC برای دقت ابعادی ±0.5 میلی‌متر و حرارت‌دهی نرمال‌سازی برای استحکام تضمین می‌گردد. زمان تحویل استاندارد 10 تا 21 روز کاری از تأیید سفارش است، بسته به حجم و تست‌های اضافی مانند NDT. این روش برای پروژه‌هایی که نیاز به تغییرات جزئی در سطح تماس یا سوراخ‌ها دارند، مناسب است. تأمین از کارخانه‌های معتبر ایرانی یا وارداتی، کیفیت را حفظ می‌کند.

پاسخ به سوالات رایج درباره فلنج کور استیل کلاس 150 سایز 3 اینچ

تفاوت فلنج کور با فلنج ولدنک چیست؟ فلنج کور بدون لوله داخلی است و برای انتها استفاده می‌شود، در حالی که ولدنک یا فلنج گلودار برای جوشکاری کامل به لوله طراحی شده.

آیا فلنج کور استیل کلاس 150 سایز 3 اینچ برای بخار مناسب است؟ بله، تا فشار 20 بار و دمای 200 درجه سانتی‌گراد با واشر مناسب، اما برای بخار فوق‌داغ کلاس 300 را بررسی کنید.

جنس استیل 304 یا 316 کدام بهتر است؟ 304 برای عمومی، 316 برای محیط‌های کلریدی؛ تست خوردگی Pitting Resistance Equivalent Number (PREN) را چک کنید.

وزن دقیق فلنج کور استیل کلاس 150 سایز 3 اینچ چقدر است؟ حدود 4.5 کیلوگرم برای گرید 304، بسته به ضخامت دقیق.

استاندارد پیچ و مهره برای این فلنج چیست؟ B7 stud با nut 2H، سایز 3/4 اینچ برای کلاس 150.

دلایل فنی انتخاب تأمین‌کننده فلنج کور استیل از متریال آنلاین

• تراش دقیق CNC و کنترل ابعادی با CMM برای انطباق 100% با ASME B16.5.
• گواهینامه معتبر بین‌المللی مانند ISO 9001 و API 6A از آزمایشگاه‌های مستقل.
• ضمانت اصالت کالا با تست PMI و گواهی مواد خام.
• قیمت رقابتی مستقیم بدون واسطه از تولیدکنندگان اصلی.
• موجودی دائم در انبارهای تهران و اصفهان برای سایزهای استاندارد.
• ارسال فوری به تمام ایران با پست و باربری، تحویل 2-5 روزه.
