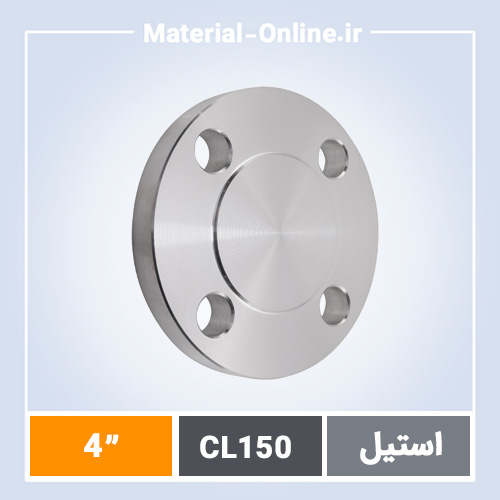

فلنج کور استیل کلاس 150 سایز 4 اینچ

توضیحات

خرید فلنج کور استیل کلاس 150 سایز 4 اینچ با مشخصات استاندارد صنعتی

فلنج کور استیل کلاس 150 سایز 4 اینچ یکی از پرکاربردترین اتصالات پایپینگ در پروژه‌های صنعتی ایران است. این قطعه برای آب‌بندی کامل انتهای خطوط لوله طراحی شده و در سیستم‌های تحت فشار متوسط مانند صنایع نفت، گاز و پتروشیمی استفاده می‌شود. با توجه به استاندارد ASME B16.5، این فلنج تحمل فشار کاری 285 psi در دمای اتاق را دارد و قطر اسمی NPS 4 (101.6 میلی‌متر) آن با ضخامت بدنه حدود 21 میلی‌متر، ابعاد دقیقی برای جوشکاری یا بولتینگ فراهم می‌کند. تأمین این محصول از تولیدکنندگان معتبر تضمین‌کننده کیفیت سطح تمام‌شده Ra 3.2 و عدم وجود ترک‌های سطحی است.

در بازار ایران، جستجو برای فلنج کور استیل اغلب با تمرکز بر کلاس 150 همراه است، زیرا این کلاس برای پروژه‌های با فشار کاری تا 20 بار مناسب است. مهندسان خرید باید به جنس ASTM A182 F304 یا F316 توجه کنند که مقاومت خوردگی عالی در محیط‌های اسیدی ارائه می‌دهد. این فلنج با 8 سوراخ بولت 5/8 اینچ، نصب سریع را ممکن می‌سازد و در مقایسه با فلنج اسلیپون استیل، استحکام بالاتری در برابر نشتی دارد.

مشخصات فنی دقیق فلنج کور استیل کلاس 150 سایز 4 اینچ طبق استانداردهای جهانی

فلنج کور استیل کلاس 150 سایز 4 اینچ بر اساس ASME/ANSI B16.5 ساخته می‌شود. قطر خارجی (OD) آن 228.6 میلی‌متر، قطر داخلی (ID) متناسب با NPS 4 برابر 114.3 میلی‌متر و ضخامت (t) 21.6 میلی‌متر است. تعداد سوراخ‌های بولت 8 عدد با قطر 16 میلی‌متر و PCD 190.5 میلی‌متر می‌باشد. سطح تماس Raised Face (RF) با ارتفاع 1.6 میلی‌متر و عرض 6.4 میلی‌متر، آب‌بندی مطمئن با واشر گرافیت یا PTTE را تضمین می‌کند. وزن تقریبی این فلنج حدود 7.5 کیلوگرم برای جنس 304 است.

جنس پایه استیل 304 (1.4301) یا 316 (1.4401) با ترکیب شیمیایی کربن حداکثر 0.08%، کروم 18-20% و نیکل 8-10.5%، مقاومت تنشی 515 MPa و ازدیاد طول 40% را ارائه می‌دهد. تست‌های هیدرواستاتیک تا 1.5 برابر فشار نامی (425 psi) الزامی است. این فلنج Blind Flange نامیده می‌شود و برخلاف فلنج رزوه‌ای استیل، برای جوشکاری دائمی مناسب‌تر است. ابعاد دقیق طبق جدول ASME، خطای ابعادی را زیر 0.5 میلی‌متر نگه می‌دارد.

دلایل فنی انتخاب فلنج کور استیل کلاس 150 سایز 4 اینچ توسط طراحان پایپینگ

مهندسان در طراحی سیستم‌های لوله‌کشی، فلنج کور استیل کلاس 150 سایز 4 اینچ را به دلایل زیر ترجیح می‌دهند:

• آب‌بندی کامل انتهای خط: بدون نیاز به لوله اضافی، نشتی صفر در فشارهای متوسط.
• مقاومت خوردگی بالا: استیل 316 در محیط‌های کلریدی تا 10 سال عمر بدون پیتینگ.
• تحمل دمایی گسترده: از -196 تا +425 درجه سانتی‌گراد بدون تغییر شکل.
• نصب ساده با بولتینگ: سازگار با ASTM A193 B8M، گشتاور بستن 200 Nm.
• قابلیت تست فشار: مناسب برای هیدروتست 10 بار بدون变形.
• سازگاری با انواع فلنج: جفت‌شو با فلنج گلودار استیل کلاس 150.

انتخاب جنس استیل و کلاس فشار 150 برای کاربردهای صنعتی مطمئن

جنس استیل برای فلنج کور کلاس 150 سایز 4 اینچ باید ASTM A182 گرید F304L یا F316L باشد تا در برابر تنش‌های حرارتی مقاوم بماند. کلاس 150 معادل PN20، فشار کاری 19.6 بار در 38 درجه سانتی‌گراد را پوشش می‌دهد و برای خطوط بخار، آب گرم و فرآورده‌های نفتی ایده‌آل است. در مقایسه با کلاس 300 (PN50)، هزینه کمتری دارد اما برای فشارهای بالای 40 بار مناسب نیست.

تفاوت با فلنج کور استیل کلاس 300 در ضخامت بیشتر (28 میلی‌متر) و تعداد بولت 8 عدد با PCD 215.9 میلی‌متر است. برای پروژه‌های دریایی، گرید 316L با مولیبدن 2-3% ضروری است. استاندارد EN 1092-1 نیز ابعاد مشابهی ارائه می‌دهد.

تجربه عملی تأمین فلنج کور استیل کلاس 150 در پروژه‌های سنگین پتروشیمی ایران

در پروژه توسعه فاز 12 پارس جنوبی، بیش از 500 عدد فلنج کور استیل کلاس 150 سایز 4 اینچ برای بستن انتهای خطوط گاز ترش تأمین شد. این فلنج‌ها از جنس 316L با تست PMI و RT، در شرایط دمایی 80 درجه و فشار 15 بار بدون هیچ نشتی عمل کردند. تأخیر در تأمین اولیه از واردکنندگان، منجر به استفاده از موجودی انبار شد که کیفیت ASME را حفظ کرده بود. نتیجه: صرفه‌جویی 20% در زمان مونتاژ و عدم نیاز به تعمیرات بعدی.

نکات حیاتی پیش از سفارش فلنج کور استیل کلاس 150 سایز 4 اینچ

• بررسی گواهینامه 3.1 یا 3.2 EN 10204 برای تأیید جنس و تست‌ها.
• تطبیق ابعاد با ASME B16.5 جدول 18، خطای PCD زیر 0.8 میلی‌متر.
• انتخاب سطح تماس RF یا FF بر اساس واشر پروژه.
• کنترل وزن و سختی HB 140-180 برای جلوگیری از تقلبی.
• سازگاری با لوله Sch 40 یا 80، تلرانس ID ±1 میلی‌متر.

امکانات تولید سفارشی فلنج کور استیل کلاس 150 سایز 4 اینچ

برای نیازهای خاص مانند ضخامت افزایش‌یافته یا سطح صیقلی، تولید سفارشی فلنج کور استیل کلاس 150 سایز 4 اینچ در 10 تا 21 روز کاری انجام می‌شود. این فرآیند شامل ماشین‌کاری CNC، حرارت‌دهی استرس‌زدایی 650 درجه و تست UT 100% است. مناسب برای پروژه‌هایی که استاندارد API 6A نیاز دارند.

پاسخ به سوالات رایج فلنج کور استیل کلاس 150 سایز 4 اینچ

تفاوت فلنج کور با فلنج ساکت ولد چیست؟ فلنج کور کاملاً صاف است و برای بستن انتها بدون جوش لوله، در حالی که فلنج ساکت ولد برای لوله‌های کوچک جوشکاری می‌شود.

آیا فلنج کور استیل کلاس 150 برای خطوط گاز مناسب است؟ بله، با فشار کاری تا 20 بار و جنس 316، در برابر H2S مقاوم است.

وزن دقیق فلنج کور استیل کلاس 150 سایز 4 اینچ چقدر است؟ حدود 7.2 کیلوگرم برای 304 و 7.8 برای 316 طبق ASME.

استانداردهای قابل قبول کدامند؟ ASME B16.5، MSS SP-44 و NACE MR0175 برای محیط‌های سولفیدی.

چگونه با فلنج لپ جوینت ست شود؟ با ست‌آپ Stub End، مناسب برای فلنج لپ جوینت استیل کلاس 150.

دلایل انتخاب تأمین‌کننده فلنج کور استیل کلاس 150 از متریال آنلاین

• تراش دقیق CNC و کنترل ابعادی با CMM، تلرانس 0.2 میلی‌متر.
• گواهینامه معتبر بین‌المللی ASME U Stamp و ISO 9001.
• ضمانت اصالت کالا با تست XRF و گزارش مواد.
• قیمت رقابتی مستقیم بدون واسطه از کارخانه.
• موجودی دائم در انبارهای تهران و اصفهان، بیش از 1000 عدد.
• ارسال فوری به تمام ایران با پست و باربری، تحویل 2-5 روزه.
