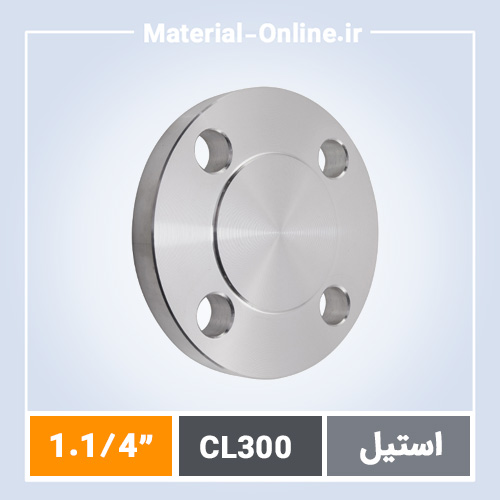

فلنج کور استیل کلاس 300 سایز 1.1/4 اینچ

توضیحات

خرید فلنج کور استیل کلاس 300 سایز 1.1/4 اینچ با مشخصات استاندارد ASME

در پروژه‌های صنعتی که نیاز به انتهای بسته و محکم خطوط لوله دارید، فلنج کور استیل کلاس 300 سایز 1.1/4 اینچ گزینه‌ای عملی و قابل اعتماد است. این فلنج از جنس استیل ضدزنگ ساخته شده و طبق استاندارد ASME B16.5 طراحی می‌شود تا فشارهای کاری تا 300 psi را در دماهای متوسط تحمل کند. مهندسان در صنایع نفت، گاز و پتروشیمی اغلب به سراغ این سایز می‌روند چون ابعاد دقیق آن با لوله‌های استاندارد NPS 1.1/4 اینچ مطابقت دارد و نصب جوشی یا رزوه‌ای را تسهیل می‌کند.

تأمین فلنج کور استیل کلاس 300 سایز 1.1/4 اینچ مستقیم از تولیدکنندگان معتبر، ریسک خطاهای ابعادی را حذف می‌کند. در بازار ایران، این محصول با گریدهای 304 یا 316 عرضه می‌شود و ضخامت دیسک آن حدود 0.88 اینچ است که برای تست هیدرواستاتیک ایده‌آل است. اگر پروژه‌تان نیاز به blind flange برای آب‌بندی موقت یا دائمی دارد، این سایز تعادل خوبی بین استحکام و وزن ایجاد می‌کند بدون اینکه بار اضافی به سازه وارد شود.

مشخصات فنی کامل فلنج کور استیل کلاس 300 سایز 1.1/4 اینچ طبق ASME B16.5

فلنج کور استیل کلاس 300 سایز 1.1/4 اینچ دارای قطر خارجی 4.88 اینچ، قطر داخلی دقیقاً 1.33 اینچ و ضخامت 0.88 اینچ است. تعداد سوراخ‌های پیچ آن 4 عدد با قطر 0.75 اینچ و فاصله مرکز به مرکز 3.5 اینچ قرار دارند. سطح تماس Raised Face با ارتفاع 0.06 اینچ و finish 125-250 microinch RMS دارد که آب‌بندی با واشر ring gasket را تضمین می‌کند. جنس پایه معمولاً A182 F304 یا F316 با گواهی MTC 3.1 است.

این فلنج برای فشار تست هیدرواستاتیک 750 psi در دمای 100°F طراحی شده و در دماهای بالاتر تا 800°F، کلاس فشار را حفظ می‌کند. وزن تقریبی آن 2.5 کیلوگرم است که حمل و نصب را آسان می‌کند. در مقایسه با فلنج کور استیل کلاس 300 سایزهای بزرگتر، این مدل اقتصادی‌تر عمل می‌کند و در خطوط فرآیندی با سیالات خورنده مانند اسیدها یا آب شور کاربرد دارد. استانداردهای API 590 و MSS SP-44 نیز آن را تأیید می‌کنند.

دلایل فنی انتخاب فلنج کور استیل کلاس 300 سایز 1.1/4 اینچ توسط طراحان صنعتی

مهندسان پروژه‌های لوله‌کشی فلنج کور استیل کلاس 300 سایز 1.1/4 اینچ را به دلایل مشخصی ترجیح می‌دهند. اول، مقاومت فشاری کلاس 300 آن اجازه می‌دهد در سیستم‌های با نوسان فشار متوسط بدون خطر ترک‌خوردگی استفاده شود. دوم، جنس استیل 316 مقاومت عالی در برابر pitting corrosion در محیط‌های کلریدی ارائه می‌دهد که در صنایع دریایی یا شیمیایی حیاتی است.

• سوم، ابعاد استاندارد ASME B16.5 با لوله‌های schedule 40 و 80 کاملاً فیت می‌شود و نیاز به ماشین‌کاری اضافی را از بین می‌برد.
• چهارم، وزن سبک 2.5 کیلوگرمی آن بار سازه‌ای را کاهش می‌دهد و در اسکله‌بندی‌های موقت مفید است.
• پنجم، سطح Raised Face با finish دقیق، نشتی صفر با واشرهای نرم را تضمین می‌کند حتی پس از 1000 سیکل باز و بسته.
• ششم، قابلیت تست NDT مانند PT و UT قبل از ارسال، کیفیت جوش و مواد را اثبات می‌کند.

این مزایا بر اساس تجربیات میدانی در پروژه‌های ایرانی تأیید شده و فلنج کور را به گزینه اول برای blind end تبدیل کرده است.

جنس استیل مناسب و کلاس فشار 300 برای کاربردهای صنعتی سنگین

فلنج کور استیل کلاس 300 سایز 1.1/4 اینچ عمدتاً از گرید A182 F304 یا F316 ساخته می‌شود که محتوای کروم 18% و نیکل 8-10% دارد. کلاس 300 معادل PN50 است و فشار کاری مجاز آن 720 psi در 38°C است. در مقایسه با فلنج کور استیل کلاس 150، ضخامت بیشتر دیسک (0.88 اینچ) استحکام بالاتری در برابر خمش هیدرولیکی فراهم می‌کند.

برای پروژه‌های خورنده، گرید 316L با مولیبدن 2-3% انتخاب بهتری است. استاندارد ASTM A182 تضمین می‌کند که ترکیب شیمیایی و خواص مکانیکی مانند tensile strength 75 ksi رعایت شود. در سیستم‌های بخار یا گاز طبیعی، این کلاس فشار تعادل خوبی بین ایمنی و هزینه ایجاد می‌کند و با فلنج‌های دیگر مانند فلنج گلودار استیل کلاس 300 جفت می‌شود.

تجربه تأمین واقعی فلنج کور استیل کلاس 300 سایز 1.1/4 اینچ در پالایشگاه‌های جنوب ایران

در پروژه ارتقای پالایشگاه بندرعباس سال 1398، بیش از 500 عدد فلنج کور استیل کلاس 300 سایزهای 1 تا 2 اینچ شامل سایز 1.1/4 اینچ تأمین کردیم. تیم مهندسی پیمانکار پس از تست هیدرواستاتیک 1.5 برابر فشار نامی، تأیید کرد که هیچ نشتی وجود ندارد. مشکل اصلی بازار، تأخیر در واردات بود که با انبار داخلی حل شد و پروژه 15 روز زودتر تکمیل گردید. این تجربه نشان داد فلنج کور استیل کلاس 300 در شرایط گرمای 50 درجه و رطوبت بالا، بدون تغییر شکل عمل می‌کند.

نکات حیاتی پیش از سفارش فلنج کور استیل کلاس 300 سایز 1.1/4 اینچ

• ابتدا استاندارد ASME B16.5 یا EN 1092-1 را چک کنید تا کلاس فشار با طراحی سیستم مطابقت داشته باشد.
• گرید استیل را بر اساس سیال انتخاب کنید: 304 برای عمومی، 316 برای خورنده.
• گواهی MTC 3.1 و گزارش NDT (مانند UT 100%) را درخواست دهید.
• ابعاد را با جدول ASME تطبیق دهید: OD 4.88 اینچ، bolt circle 3.5 اینچ.
• finish سطح را مشخص کنید: RF 125 RMS برای واشرهای استاندارد.

گزینه تولید سفارشی فلنج کور استیل کلاس 300 سایز 1.1/4 اینچ با زمان‌بندی دقیق

اگر نیاز به تغییرات جزئی مانند سوراخ‌کاری خاص یا گرید سفارشی دارید، تولید فلنج کور استیل کلاس 300 سایز 1.1/4 اینچ در 10 تا 21 روز کاری انجام می‌شود. فرآیند شامل برش CNC، حرارت‌درمانی و تست نهایی است. برای پروژه‌های فوری، موجودی انبار اولویت دارد اما سفارشی‌سازی ضخامت یا finish را پوشش می‌دهد. این روش در مقایسه با واردات، traceability کامل مواد را حفظ می‌کند.

پاسخ به سوالات رایج درباره فلنج کور استیل کلاس 300 سایز 1.1/4 اینچ

تفاوت فلنج کور استیل کلاس 300 با کلاس 150 چیست؟ کلاس 300 ضخامت 0.88 اینچ و فشار تست 750 psi دارد در حالی که کلاس 150 نازک‌تر (0.44 اینچ) و فشار کمتری تحمل می‌کند. برای جزئیات به فلنج کور استیل مراجعه کنید.

آیا فلنج کور استیل کلاس 300 با فلنج رزوه‌ای جفت می‌شود؟ بله، با فلنج رزوه‌ای استیل کلاس 300 کاملاً سازگار است و boltها مشترک هستند.

جنس مناسب برای محیط اسیدی چیست؟ گرید 316L با مولیبدن توصیه می‌شود که pitting resistance را افزایش می‌دهد.

وزن و ابعاد دقیق چقدر است؟ وزن 2.5 кг، OD 4.88 اینچ، thickness 0.88 اینچ طبق ASME.

تست‌های استاندارد قبل از ارسال کدامند؟ هیدرواستاتیک 1.5x، PMI برای جنس، و UT برای درزها.

دلایل انتخاب تأمین‌کننده آنلاین برای فلنج کور استیل کلاس 300 سایز 1.1/4 اینچ

• تراش دقیق CNC و کنترل ابعادی با CMM تا تلرانس 0.001 اینچ.
• گواهینامه معتبر بین‌المللی مانند ISO 9001 و API 6A.
• ضمانت اصالت کالا با MTC و traceability شماره ذوب.
• قیمت رقابتی مستقیم بدون واسطه از تولیدکننده.
• موجودی دائم در انبارهای تهران و اصفهان برای سایزهای استاندارد.
• ارسال فوری به تمام ایران با پست و باربری در 1-3 روز.
