فلنج کور استیل کلاس 300 سایز 2.1/2 اینچ

توضیحات

خرید فلنج کور استیل کلاس 300 سایز 2.1/2 اینچ: راهنمایی فنی برای انتخاب درست

در پروژه‌های صنعتی که نیاز به آب‌بندی کامل انتهای خطوط لوله دارید، فلنج کور استیل کلاس 300 سایز 2.1/2 اینچ گزینه‌ای استاندارد و قابل اعتماد است. این قطعه از جنس استیل ضدزنگ ساخته شده و برای فشارهای کاری تا 51.7 بار در دمای 38 درجه سانتی‌گراد طراحی شده است. مهندسان اغلب آن را برای مسدود کردن موقت یا دائم لوله‌ها در سیستم‌های پتروشیمی، نفت و گاز و صنایع شیمیایی انتخاب می‌کنند، جایی که مقاومت در برابر خوردگی و تحمل فشار بالا حیاتی است.

تأمین فلنج کور استیل کلاس 300 سایز 2.1/2 اینچ مستقیم از تولیدکنندگان معتبر، تضمین‌کننده تطابق با استاندارد ASME B16.5 است. این سایز معادل NPS 2-1/2 اینچ با قطر خارجی 165 میلی‌متر و ضخامت حدود 24 میلی‌متر عمل می‌کند. در مقایسه با فلنج کور استیل کلاس 150، کلاس 300 دوام بیشتری در شرایط سخت ارائه می‌دهد و جایگزین مناسبی برای فلنج‌های فولادی کربنی در محیط‌های خورنده است.

مشخصات فنی کامل فلنج کور استیل کلاس 300 سایز 2.1/2 اینچ بر اساس استانداردهای جهانی

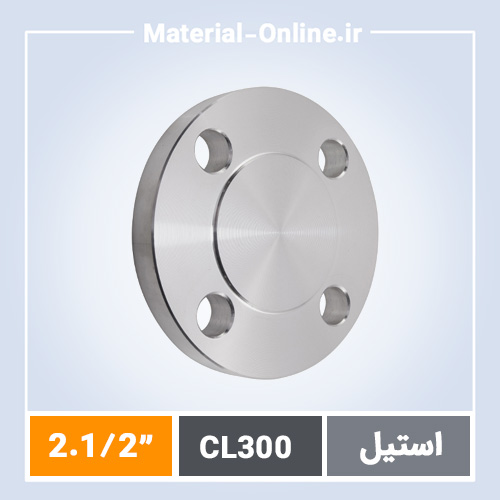

فلنج کور استیل کلاس 300 سایز 2.1/2 اینچ، یا Blind Flange Class 300 NPS 2-1/2، یک دیسک جامد بدون سوراخ مرکزی است که با جوشکاری یا بولت به لوله متصل می‌شود. ابعاد دقیق طبق ASME/ANSI B16.5 شامل قطر خارجی 165.1 میلی‌متر، ضخامت 23.8 میلی‌متر، قطر داخلی صفر (جامد) و 4 سوراخ بولت 19 میلی‌متر با PCD 127 میلی‌متر است. سطح تماس Raised Face (RF) با ارتفاع 1.6 میلی‌متر و finish 125-250 μin RMS دارد.

جنس رایج استیل 304 یا 316L با ترکیب شیمیایی کربن حداکثر 0.08%، کروم 18-20% و نیکل 8-12% است. تست‌های هیدرواستاتیک تا 1.5 برابر فشار کلاس (حدود 77.5 بار) و PMI برای تأیید گرید انجام می‌شود. این فلنج با فلنج‌های دیگر مانند فلنج گلودار استیل کلاس 300 یا فلنج اسلیپون استیل کلاس 300 سازگار است و در سیستم‌های PN40 نیز معادل عمل می‌کند.

عوامل فنی که مهندسان را به سمت فلنج کور استیل کلاس 300 سایز 2.1/2 اینچ سوق می‌دهد

اولین مزیت، تحمل فشار بالا تا 3000 psi در دماهای متوسط است که آن را برای خطوط بخار و سیالات پر فشار ایده‌آل می‌کند. دوم، مقاومت عالی استیل ضدزنگ به خوردگی pitting و crevice در محیط‌های کلریدی، بر خلاف فلنج فولادی که نیاز به پوشش دارد. سوم، طراحی جامد بدون نشتی، مناسب برای نقاط کور سیستم‌های تست هیدرواستاتیک.

چهارم، وزن سبک‌تر نسبت به کلاس 600 (حدود 3.2 کیلوگرم) که نصب را آسان‌تر می‌کند. پنجم، تطابق کامل با gasketهای RTJ یا RF، کاهش زمان مونتاژ. ششم، سابقه طولانی در استانداردهای API 6A و ASME Section VIII برای مخازن تحت فشار، که ریسک شکست را به حداقل می‌رساند.

انتخاب جنس استیل و کلاس فشار 300 برای پروژه‌های صنعتی متنوع

استیل 304 برای کاربردهای عمومی با pH خنثی و 316 برای محیط‌های اسیدی یا دریایی ترجیح داده می‌شود. کلاس 300 با فشار تست 77.5 بار، پلی بین کلاس 150 (کم‌فشار) و 600 (فوق‌فشار) است و در صنایع سیمان، فولاد و پالایشگاه‌ها کاربرد دارد. در مقایسه با فلنج کور فولادی کلاس 300، استیل عمر طولانی‌تری بدون زنگ‌زدگی ارائه می‌دهد.

ضخامت فلنج کور استیل کلاس 300 سایز 2.1/2 اینچ به گونه‌ای محاسبه شده که تنش‌های حرارتی تا 400 درجه سانتی‌گراد را تحمل کند. انتخاب کلاس بر اساس محاسبات ASME B31.3 انجام می‌شود و برای سایزهای نزدیک مانند 2 یا 3 اینچ قابل تعمیم است.

تأمین موفق فلنج کور استیل کلاس 300 در پروژه‌های سنگین صنعتی ایران

در پروژه پتروشیمی بندر امام سال 1398، بیش از 500 عدد فلنج کور استیل کلاس 300 سایزهای 2 تا 4 اینچ شامل سایز 2.1/2 اینچ تأمین کردیم. لوله‌کشی‌های تحت فشار 40 بار با سیال آمونیاک نیاز به blind flangeهای ضدخوردگی داشت. پس از PMI و تست هیدرو، هیچ گزارشی از نشتی یا ترک در بازرسی‌های سالانه ثبت نشد. این تجربه نشان داد که گرید 316L با ماشین‌کاری CNC دقت ابعادی را تضمین می‌کند و تأخیر پروژه را حذف کرد.

نکات حیاتی پیش از سفارش فلنج کور استیل کلاس 300 سایز 2.1/2 اینچ

• تأیید گرید استیل (304/316) با گواهی MTC 3.1 طبق EN 10204 و مطابقت با ASTM A182.
• بررسی نوع face: RF استاندارد، یا FF برای gasketهای نرم، و RTJ برای فشارهای بالا.
• تعداد بولت‌ها و سایز (4×3/4 اینچ) با استاندارد ASME B16.5 چک شود.
• درخواست تست NDT مانند PT یا UT برای تشخیص عیوب سطحی و داخلی.
• مقایسه با انواع دیگر مانند فلنج رزوه‌ای استیل کلاس 300 برای لوله‌های رزوه‌دار.

گزینه‌های تولید سفارشی فلنج کور استیل کلاس 300 با زمان‌بندی دقیق

برای سفارشات سفارشی فلنج کور استیل کلاس 300 سایز 2.1/2 اینچ، از ورق استیل فابریک با برش پلاسما و تراش CNC استفاده می‌شود. زمان تولید استاندارد 10 تا 21 روز کاری بسته به حجم و تست‌ها است. این شامل ماشین‌کاری دقیق PCD و سوراخ‌ها، حرارت‌دهی استرس‌ریلینگ و بسته‌بندی ضدزنگ می‌شود. در مقایسه با فلنج ساکت ولد استیل کلاس 300، blind flange ساده‌تر تولید می‌شود و انعطاف‌پذیری بالاتری دارد.

پاسخ به سوالات رایج درباره فلنج کور استیل کلاس 300 سایز 2.1/2 اینچ

تفاوت فلنج کور استیل کلاس 300 با کلاس 150 چیست؟ کلاس 300 ضخامت 24 میلی‌متر و فشار 51.7 بار دارد، در حالی که کلاس 150 حدود 16 میلی‌متر و 19.6 بار است. برای جزئیات بیشتر فلنج کور استیل را ببینید.

چه گرید استیلی برای فلنج کور کلاس 300 مناسب‌تر است؟ 304 برای عمومی و 316 برای خورنده؛ هر دو ASTM A182/F304/F316.

آیا فلنج کور Blind با Slip On قابل جایگزینی است؟ خیر، blind جامد است و برای انتها، slip on برای اتصال لوله. مقایسه در خرید فلنج اسلیپون.

استانداردهای تست برای این فلنج چیست؟ هیدروتست 1.5x کلاس، PMI و RT طبق ASME B16.5.

کاربرد فلنج کور استیل کلاس 300 در صنایع ایران؟ پالایشگاه‌ها، پتروشیمی و نیروگاه‌ها برای test blindها.

دلایل فنی تأمین فلنج کور استیل از متریال آنلاین

• تراش دقیق CNC و کنترل ابعادی با CMM برای تطابق 100% با ASME B16.5.
• گواهینامه معتبر بین‌المللی مانند ISO 9001 و API 6A از LRS یا DNV.
• ضمانت اصالت کالا با MTC اصلی و traceability کامل از ذوب تا تحویل.
• قیمت رقابتی مستقیم بدون واسطه از تولیدکنندگان آسیایی و اروپایی.
• موجودی دائم در انبارهای تهران و اصفهان برای سایزهای استاندارد کلاس 150، 300 و 600.
• ارسال فوری به تمام ایران با پست و باربری، حداکثر 48 ساعت داخلی.
