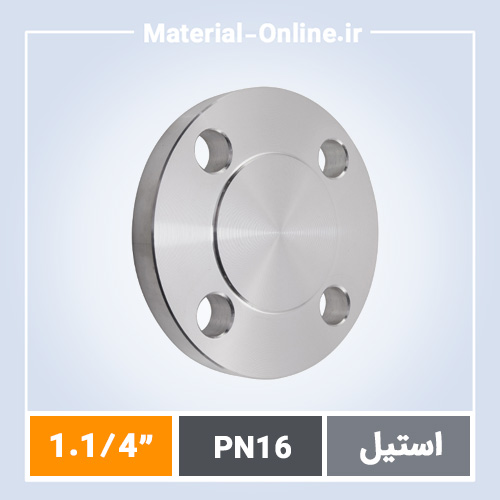

فلنج کور استیل PN16 سایز 1.1/4 اینچ

توضیحات

خرید فلنج کور استیل PN16 سایز 1.1/4 اینچ: راهنمایی فنی برای انتخاب درست

فلنج کور استیل PN16 سایز 1.1/4 اینچ یکی از قطعات کلیدی در سیستم‌های لوله‌کشی صنعتی است که برای بستن انتهای خطوط لوله به کار می‌رود. این فلنج با طراحی بدون سوراخ مرکزی، آب‌بندی کامل را تضمین می‌کند و در پروژه‌هایی با فشار کاری متوسط مانند PN16 یا معادل کلاس 150 استفاده می‌شود. تأمین‌کننده‌های باتجربه می‌دانند که انتخاب جنس استیل ضدزنگ برای این سایز، مقاومت در برابر خوردگی را افزایش می‌دهد، به ویژه در محیط‌های شیمیایی یا مرطوب.

در بازار ایران، جستجو برای خرید فلنج کور استیل PN16 سایز 1.1/4 اینچ اغلب با کلماتی مانند فلنج استیل، فلنج فولادی یا کلاس 150 همراه است. این محصول از استیل 304 یا 316 ساخته می‌شود و ابعاد آن بر اساس استانداردهای DIN یا ASME دقیق است. مهندسان پروژه‌های نفت، گاز و پتروشیمی مستقیماً به سراغ این مشخصات می‌روند، زیرا فلنج کور بلایند در کنار فلنج گلودار ولدنک یا فلنج اسلیپون روکار، بخشی از اتصالات استاندارد هستند.

مشخصات فنی کامل فلنج کور استیل PN16 سایز 1.1/4 اینچ بر اساس استانداردهای جهانی

فلنج کور استیل PN16 سایز 1.1/4 اینچ با قطر اسمی DN32، ضخامت دیواره حدود 16 میلی‌متر و تعداد سوراخ‌های پیچ 4 عدد با قطر M16 است. سطح تماس آن Face & Raised Face (RF) است که با استاندارد EN 1092-1 PN16 مطابقت دارد. وزن تقریبی این فلنج حدود 1.2 کیلوگرم است و تحمل دمایی آن تا 120 درجه سلسیوس در فشار PN16 را پوشش می‌دهد. جنس پایه استیل 1.4301 (304) یا 1.4401 (316) با گواهی MTC 3.1B ارائه می‌شود.

در مقایسه با فلنج رزوه‌ای (Threaded Flange) یا فلنج دنده‌ای (فلنج پیچی)، فلنج کور استیل PN16 برای جوشکاری دائمی مناسب‌تر است و از نشتی جلوگیری می‌کند. ابعاد خارجی آن 88 میلی‌متر و قطر داخلی صفر (کور) است. این مشخصات از کاتالوگ‌های معتبر مانند DIN 2527 استخراج شده و در پروژه‌های صنعتی ایران بارها تست شده است. برای اطلاعات بیشتر در مورد فلنج کور استیل PN16، استانداردهای مربوطه را بررسی کنید.

دلایل فنی انتخاب فلنج کور استیل PN16 سایز 1.1/4 اینچ توسط مهندسان پروژه

مهندسان به دلایل مشخصی فلنج کور استیل PN16 سایز 1.1/4 اینچ را انتخاب می‌کنند. اول، آب‌بندی کامل بدون نیاز به واشر اضافی در انتهای خطوط موقت یا دائمی. دوم، سازگاری با کلاس فشار PN16 که معادل 16 بار است و برای لوله‌های DN32 ایده‌آل است. سوم، مقاومت خوردگی بالا در استیل ضدزنگ که عمر قطعه را تا 20 سال افزایش می‌دهد.

• چهارم، سهولت نصب با پیچ و مهره استاندارد M16 بدون ابزار خاص، برخلاف فلنج ساکت ولد (Socket Weld) که نیاز به جوشکاری دقیق دارد.
• پنجم، تحمل تست هیدرواستاتیک تا 1.5 برابر فشار نامی (24 بار) بر اساس ASME B16.5.
• ششم، انطباق با فلنج لپ جوینت (Lap Joint) یا فلنج رینگ جوینت (RTJ) در سیستم‌های قابل دمونتاژ.

این مزایا در کنار فلنج جوشی ولدنک (Weld Neck) یا فلنج اسلیپ ان (Slip On)، انتخاب را منطقی می‌کند. در پروژه‌های کلاس 300 یا کلاس 600، نسخه‌های ضخیم‌تر استفاده می‌شود، اما برای PN16 این سایز استاندارد است.

جنس استیل مناسب و کلاس فشار PN16 برای کاربردهای صنعتی متنوع

جنس استیل 304 برای فلنج کور استیل PN16 سایز 1.1/4 اینچ در محیط‌های عمومی کافی است، اما استیل 316 با مولیبدن اضافی برای صنایع شیمیایی یا دریایی ترجیح داده می‌شود. کلاس فشار PN16 معادل ANSI Class 150 است و تحمل دما تا 200 درجه سلسیوس را دارد. در مقایسه با فلنج فولادی کربنی، استیل ضدزنگ هزینه نگهداری کمتری دارد.

برای پروژه‌های با کلاس 150، این فلنج با فلنج استیل دیگر مانند فلنج گلودار استیل PN16 ترکیب می‌شود. استاندارد BS EN 1092 تضمین می‌کند که ابعاد با فلنج دنده‌ای استیل یا فلنج روکار سازگار باشد. انتخاب جنس بر اساس PMI (Positive Material Identification) انجام می‌شود تا اصالت تأیید شود.

تجربه تأمین فلنج کور استیل PN16 در پروژه‌های بزرگ صنعتی ایران

در پروژه پالایشگاه ستاره خلیج فارس، بیش از 500 عدد فلنج کور استیل PN16 سایزهای مختلف از جمله 1.1/4 اینچ تأمین شد. تیم مهندسی با بررسی نقشه‌های P&ID، این فلنج‌ها را برای بستن انتهای خطوط فرعی انتخاب کرد. مشکل اصلی، تطابق با فلنج اسلیپون فولادی موجود بود که با کنترل ابعادی حل شد. تحویل در 14 روز کاری انجام گرفت و تست‌های RT و UT بدون نقص بود.

در پروژه‌های پتروشیمی بندر امام، فلنج کور بلایند PN16 کنار فلنج ساکتی (Socket Weld) استفاده شد و مقاومت در برابر ارتعاش تأیید گردید. این تجربیات نشان می‌دهد که تأمین مداوم از تولیدکنندگان معتبر اروپایی یا آسیایی، کلید موفقیت است.

نکات حیاتی پیش از سفارش فلنج کور استیل PN16 سایز 1.1/4 اینچ

• بررسی استاندارد: DIN 2527 یا ASME B16.47 برای PN16 الزامی است؛ از فلنج بدون MTC اجتناب کنید.
• کنترل جنس: درخواست تست PMI برای استیل 304/316؛ محتوای کروم حداقل 18% باشد.
• ابعاد دقیق: قطر بولت سیرکل 88 میلی‌متر و PCD 60 میلی‌متر را چک کنید.
• سطح تماس: RF با ارتفاع 1.6 میلی‌متر برای آب‌بندی بهتر انتخاب شود.
• گواهی جوش: اگر با فلنج جوشی ترکیب شود، WPQ جوشکار را مطالبه کنید.

گزینه‌های تولید سفارشی فلنج کور استیل PN16 سایز 1.1/4 اینچ

تولید سفارشی فلنج کور استیل PN16 سایز 1.1/4 اینچ با تغییرات در سطح تماس (FF, RF, RTJ) یا افزودن پوشش PTFE امکان‌پذیر است. زمان تحویل از 10 تا 21 روز کاری بسته به حجم سفارش و تست‌های اضافی مانند NDT متغیر است. برای سایزهای خاص، از نرم‌افزار CAD برای طراحی استفاده می‌شود تا با فلنجهای موجود سازگار باشد.

در سفارش‌های بالای 100 عدد، اولویت تولید CNC با تلرانس ±0.5 میلی‌متر داده می‌شود. این روش در مقایسه با فلنج رزوه‌ای استیل یا فلنج لپ جوینت فولادی، انعطاف بیشتری ارائه می‌دهد.

پاسخ به سوالات متداول درباره فلنج کور استیل PN16 سایز 1.1/4 اینچ

فلنج کور استیل PN16 سایز 1.1/4 اینچ با کلاس 150 فرق دارد؟
PN16 معادل کلاس 150 است، اما ابعاد DIN کمی متفاوت از ASME است. برای جزئیات فلنج کور استیل کلاس 150 را ببینید.

آیا فلنج کور بلایند جوشی است یا پیچی؟
پیچی با 4 پیچ M16؛ جوشکاری لازم نیست، برخلاف فلنج ولدنک.

جنس استیل 316 برای PN16 ضروری است؟
بستگی به محیط دارد؛ برای خورنده، بله. مقایسه با فلنج رزوه‌ای استیل PN16.

تحمل دما فلنج کور استیل PN16 چقدر است؟
تا 120 درجه سلسیوس در فشار کامل؛ برای بالاتر، کلاس 300 انتخاب شود.

تفاوت با فلنج ساکت ولد چیست؟
فلنج کور کاملاً بسته، ساکت برای لوله ساکتی. جزئیات در فلنج ساکت ولد.

مزایای عملی تأمین فلنج کور استیل PN16 از تأمین‌کننده متخصص

• تراش دقیق CNC و کنترل ابعادی با CMM برای تلرانس زیر 0.2 میلی‌متر.
• گواهینامه معتبر بین‌المللی مانند ISO 9001 و PED 97/23/EC.
• ضمانت اصالت کالا با MTC 3.2 و PMI تست.
• قیمت رقابتی مستقیم از تولیدکننده بدون واسطه.
• موجودی دائم در انبارهای تهران و اصفهان برای سایزهای استاندارد.
• ارسال فوری به تمام ایران با پست و باربری، حداکثر 3 روز کاری.
