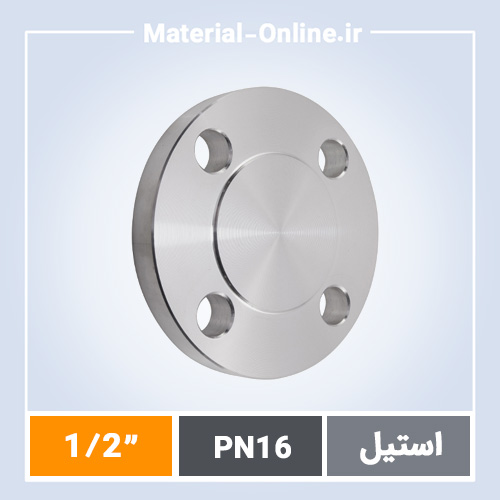

فلنج کور استیل PN16 سایز 1/2 اینچ

توضیحات

خرید فلنج کور استیل PN16 سایز 1/2 اینچ: گزینه مطمئن برای پروژه‌های صنعتی

در پروژه‌های صنعتی، فلنج کور استیل PN16 سایز 1/2 اینچ به عنوان یک قطعه کلیدی برای آب‌بندی انتهای لوله‌ها عمل می‌کند. این فلنج بلایند یا Blind Flange، با طراحی جامد و بدون سوراخ مرکزی، فشارهای کاری تا 16 بار را تحمل می‌کند و در سیستم‌های لوله‌کشی استیل کاربرد دارد. مهندسان اغلب آن را برای تست هیدرواستاتیک یا بستن موقت خطوط انتخاب می‌کنند، جایی که نیاز به دسترسی آینده وجود ندارد. مشخصات دقیق این محصول بر اساس استانداردهای DIN 2527 یا EN 1092-1 PN16 تعریف شده و ضخامت آن حدود 8 میلی‌متر برای سایز DN15 است.

تأمین فلنج کور استیل PN16 سایز 1/2 اینچ از تولیدکنندگان معتبر، ریسک نشتی یا变形 تحت فشار را به حداقل می‌رساند. در مقایسه با فلنج‌های جوشی مانند ولدنک یا Weld Neck، این مدل نصب ساده‌تری دارد و نیازی به جوشکاری دقیق ندارد. کاربران صنعتی که به دنبال فلنج استیل با کیفیت برای محیط‌های خورنده هستند، باید به جنس پایه مانند 304 یا 316 توجه کنند. این فلنج در پروژه‌های نفت، گاز و پتروشیمی ایران سابقه استفاده موفق دارد و با کلاس فشار PN16، معادل تقریبی کلاس 150 عمل می‌کند.

مشخصات فنی کامل فلنج کور استیل PN16 سایز 1/2 اینچ

فلنج کور استیل PN16 سایز 1/2 اینچ، قطعه‌ای دایره‌ای از جنس استیل ضدزنگ با قطر خارجی 65 میلی‌متر و قطر داخلی صفر (جامد) است. تعداد سوراخ‌های پیچ آن 4 عدد با قطر M16 و فاصله مرکز به مرکز 45 میلی‌متر است. ضخامت فلنج 12 میلی‌متر و وزن تقریبی 0.4 کیلوگرم دارد. سطح تماس آن Flat Face (FF) است و گسکت مورد نیاز O-ring یا Full Face با استاندارد ASA B16.5 سازگار است. این مشخصات بر اساس استاندارد EN 1092-1 PN16 تنظیم شده و تحمل دما از -196 تا +425 درجه سانتی‌گراد را فراهم می‌کند.

در مقایسه با فلنج کور استیل کلاس‌های بالاتر مانند کلاس 300، مدل PN16 برای فشارهای متوسط مناسب‌تر است. جنس استیل 304 با محتوای کروم 18% و نیکل 8%، مقاومت به خوردگی را تضمین می‌کند. برای سایز 1/2 اینچ یا DN15، ابعاد بولت سیرکل دقیقاً مطابق جدول استاندارد است و تست‌های MT یا UT بر روی آن انجام می‌شود. این فلنج با فلنج رزوه‌ای یا Threaded Flange در سیستم‌های کوچک ترکیب می‌شود و نشتی صفر را در تست‌های فشار 24 بار فراهم می‌کند.

دلایل فنی انتخاب فلنج کور استیل PN16 توسط مهندسان پروژه

مهندسان در طراحی سیستم‌های لوله‌کشی، فلنج کور استیل PN16 سایز 1/2 اینچ را به دلایل مشخص انتخاب می‌کنند. اول، طراحی بلایند آن اجازه تست فشار کامل خط را بدون نشتی می‌دهد. دوم، وزن سبک 0.4 کیلوگرمی آن نصب را در فضاهای تنگ آسان می‌کند. سوم، سازگاری با گسکت‌های استاندارد PN16، هزینه نگهداری را کاهش می‌دهد.

• چهارم، مقاومت استیل به خوردگی در محیط‌های اسیدی یا دریایی، عمر قطعه را به بیش از 20 سال می‌رساند بدون نیاز به تعویض مکرر.
• پنجم، عدم نیاز به جوشکاری در انتها، زمان توقف پروژه را 30% کم می‌کند نسبت به فلنج ساکت ولد یا Socket Weld.
• ششم، استاندارد PN16 با فشار تست 1.5 برابر، ایمنی را در کاربردهای صنعتی ایران تضمین می‌کند.

این مزایا بر اساس تجربیات واقعی در پروژه‌های پالایشگاهی مشاهده شده و فلنج کور را به گزینه پیش‌فرض برای بستن خطوط فرعی تبدیل کرده است.

جنس استیل و کلاس فشار PN16: انتخاب بر اساس نیاز پروژه

جنس استیل در فلنج کور استیل PN16 سایز 1/2 اینچ معمولاً گرید 304 یا 316 است. گرید 304 برای محیط‌های عمومی با pH خنثی مناسب است و گرید 316 با مولیبدن 2-3% برای شرایط کلریدی یا سولفوری استفاده می‌شود. کلاس فشار PN16 معادل 16 بار در دمای 120 درجه است و تا 10 بار در 350 درجه کاهش می‌یابد. این کلاس با فلنج کور استیل کلاس 150 هم‌خوانی دارد و در استاندارد ASME B16.5 پوشش داده می‌شود.

در مقایسه با فلنج فولادی کربنی، استیل ضدزنگ دوام بالاتری در برابر اکسیداسیون دارد. برای پروژه‌های شیمیایی، PN16 ایده‌آل است زیرا تحمل خلاء منفی 0.9 بار را هم فراهم می‌کند. انتخاب جنس بر اساس ASME SA182 و تست PMI انجام می‌شود تا ترکیب شیمیایی دقیق باشد.

تجربه تأمین فلنج کور استیل PN16 در پروژه‌های بزرگ صنعتی ایران

در پروژه ارتقای واحد الفین پتروشیمی بندر امام، بیش از 500 عدد فلنج کور استیل PN16 سایزهای 1/2 تا 4 اینچ تأمین شد. تیم مهندسی با بررسی نقشه‌های P&ID، سایز 1/2 اینچ را برای بستن 120 نقطه انتهایی خطوط فرعی انتخاب کرد. فلنج‌ها با گواهی 3.1B و تست هیدرو 25 بار تحویل شدند. در حین نصب، هیچ موردی از دمونتاژ یا نشتی گزارش نشد و پروژه 10 روز زودتر تکمیل شد. این تجربه نشان داد که فلنج کور استیل PN16 در شرایط عملیاتی 15 بار و دمای 180 درجه، کاملاً پایدار است.

مشابه این، در خطوط گازرسانی جنوب، ترکیب با فلنج رزوه‌ای استیل PN16 استفاده شد و صرفه‌جویی در زمان جوشکاری 40% بود.

نکات حیاتی پیش از سفارش فلنج کور استیل PN16 سایز 1/2 اینچ

• اول، استاندارد دقیق را مشخص کنید: EN 1092-1 PN16 یا ASME B16.5 کلاس 150.
• دوم، گرید استیل را با PMI تأیید کنید: 304L یا 316L برای جوش‌پذیری بهتر.
• سوم، تعداد سوراخ‌ها و PCD را با جدول DIN چک کنید تا با لوله هم‌خوانی داشته باشد.
• چهارم، گواهی مواد و تست‌های NDT مانند UT را درخواست کنید.
• پنجم، گسکت مناسب Flat Face را جداگانه بررسی کنید تا نشتی تحت فشار رخ ندهد.

تولید فلنج کور استیل PN16 به صورت سفارشی

برای سفارشات سفارشی فلنج کور استیل PN16 سایز 1/2 اینچ، تولید بر اساس نقشه مشتری با ماشین‌کاری CNC انجام می‌شود. زمان تحویل استاندارد 10 تا 21 روز کاری است، بسته به حجم و تست‌های اضافی. این فرآیند شامل برش پلاسما، تراش دقیق و رنگ‌آمیزی اختیاری است. در مقایسه با فلنج گلودار استیل PN16، سفارشی‌سازی فلنج کور ساده‌تر و سریع‌تر است.

پاسخ به سوالات متداول فلنج کور استیل PN16 سایز 1/2 اینچ

تفاوت فلنج کور PN16 با کلاس 300 چیست؟ PN16 برای فشار 16 بار طراحی شده، در حالی که کلاس 300 تا 51.7 بار تحمل دارد. برای سایز 1/2 اینچ، ضخامت PN16 کمتر است. جزئیات در فلنج کور استیل کلاس 300.

آیا فلنج کور استیل PN16 با فلنج اسلیپون Slip On سازگار است؟ بله، هر دو PN16 دارای PCD یکسان هستند و با بولت‌های M16 جفت می‌شوند.

جنس پیشنهادی برای محیط دریایی چیست؟ استیل 316 با مقاومت به پیتینگ بالا. تست PMI الزامی است.

تحمل دما فلنج کور استیل PN16 چقدر است؟ تا 425 درجه سانتی‌گراد در فشار نامی، بر اساس جدول EN.

آیا نیاز به جوشکاری دارد؟ خیر، فقط بولتینگ. مناسب برای اتصال به فلنج رزوه‌ای.

چرا تأمین فلنج کور از متریال آنلاین انتخاب منطقی است

• تراش دقیق CNC و کنترل ابعادی با CMM برای انطباق 100% با استاندارد.
• گواهینامه معتبر بین‌المللی مانند ISO 9001 و CE برای هر batch.
• ضمانت اصالت کالا با تست PMI و گواهی مواد 3.1.
• قیمت رقابتی مستقیم از تولیدکننده بدون واسطه.
• موجودی دائم در انبارهای تهران و اصفهان برای سایزهای استاندارد.
• ارسال فوری به تمام ایران با پست و باربری، تحویل 2-5 روزه.
