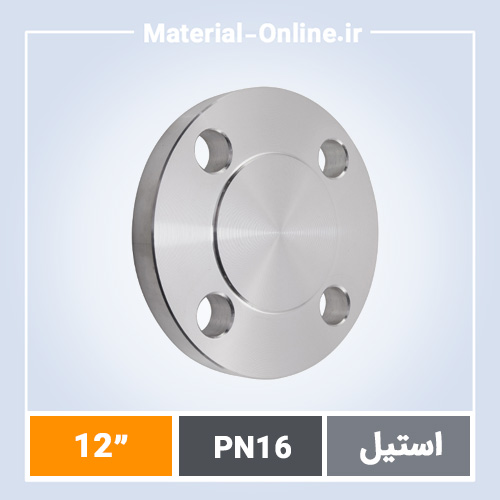

فلنج کور استیل PN16 سایز 12 اینچ

توضیحات

خرید فلنج کور استیل PN16 سایز 12 اینچ: راهنمایی فنی برای انتخاب صنعتی

فلنج کور استیل PN16 سایز 12 اینچ یکی از اجزای کلیدی در سیستم‌های لوله‌کشی صنعتی است که برای بستن انتهای خطوط لوله به کار می‌رود. این فلنج با قطر اسمی DN300 و فشار نامی 16 بار، مطابق استانداردهای EN 1092-1 و ASME B16.5 ساخته می‌شود و در پروژه‌های نفت، گاز، پتروشیمی و آب‌رسانی سنگین کاربرد دارد. مهندسان تأمین اغلب آن را برای تست فشار هیدرواستاتیک یا ایزوله کردن بخش‌های لوله انتخاب می‌کنند، زیرا سطح صاف و بدون سوراخ مرکزی‌اش، آب‌بندی کامل را تضمین می‌کند بدون نیاز به جوشکاری اضافی.

در بازار ایران، جستجو برای خرید فلنج کور استیل PN16 سایز 12 اینچ با کلماتی مثل قیمت فلنج کور استیل، فلنج blind PN16 یا فلنج استیل کلاس 150 افزایش یافته، اما انتخاب درست بر اساس ابعاد دقیق OD 495 میلی‌متر، ضخامت 32 میلی‌متر و تعداد سوراخ‌های پیچ 20 عدد با قطر M27 است. این مشخصات از استاندارد PN16 استخراج شده و با فلنج فولادی کلاس 150 یا کلاس 300 تفاوت دارد، جایی که PN16 معادل تقریبی 150 پوند است اما برای سیستم‌های اروپایی دقیق‌تر عمل می‌کند. تأمین این فلنج از جنس استیل 304 یا 316L، مقاومت در برابر خوردگی را در محیط‌های اسیدی یا دریایی فراهم می‌کند.

مشخصات فنی دقیق فلنج کور استیل PN16 سایز 12 اینچ بر اساس استانداردهای جهانی

فلنج کور استیل PN16 سایز 12 اینچ دارای قطر خارجی 495 میلی‌متر، قطر داخلی صفر (جامد)، ضخامت 32 میلی‌متر و سطح تماس Face نوع Raised Face با ارتفاع 1.6 میلی‌متر است. سوراخ‌های پیچ آن 20 عدد با قطر M27 x 3 و فاصله مرکز به مرکز 425 میلی‌متر قرار دارند. وزن تقریبی این فلنج حدود 85 کیلوگرم برای گرید 304 است و تست‌های هیدرواستاتیک تا 1.5 برابر فشار نامی (24 بار) را تحمل می‌کند. این فلنج با فلنج کور استیل در کلاس‌های دیگر مثل کلاس 300 (ضخامت 38 میلی‌متر) تفاوت دارد و برای لوله‌های Schedule 40 یا 80 مناسب است.

جنس استیل ضدزنگ AISI 304/304L یا 316/316L با ترکیب شیمیایی کربن حداکثر 0.08%، کروم 18-20% و نیکل 8-10.5%، مقاومت PIT به بیش از 600 ساعت می‌رسد. در مقایسه با فلنج کور فولادی، استیل آن برای محیط‌های خورنده ترجیح داده می‌شود. استانداردهای ساخت شامل NACE MR0175 برای سولفید استرس کراکینگ و PMI برای تأیید جنس است. ابعاد بر اساس DIN 28090 محاسبه شده و تلرانس ابعادی ±1 میلی‌متر را رعایت می‌کند.

دلایل فنی انتخاب فلنج کور استیل PN16 سایز 12 اینچ توسط مهندسان پروژه

مهندسان در طراحی سیستم‌های لوله‌کشی، فلنج کور استیل PN16 سایز 12 اینچ را به دلایل زیر انتخاب می‌کنند:

• آب‌بندی 100% بدون نشتی: سطح جامد Blind بدون bore، ایده‌آل برای تست فشار تا 40 بار موقت.
• سازگاری با واشرهای استاندارد PN16: استفاده از واشر گرافیت یا PTFE با قطر 440 میلی‌متر.
• نصب سریع بدون جوش: بر خلاف فلنج گلودار استیل یا Weld Neck، فقط با پیچ و مهره ثابت می‌شود.
• مقاومت حرارتی تا 425 درجه سلسیوس: مناسب خطوط بخار یا سیالات داغ در پالایشگاه‌ها.
• وزن بهینه 85 کیلوگرم: نسبت به فلنج کلاس 600 سبک‌تر، صرفه‌جویی در حمل و نصب.
• انعطاف در بازرسی: آسان برای PMI و UT تست بدون拆 لوله.

جنس استیل و کلاس فشار PN16: تطبیق با نیازهای پروژه‌های لوله‌کشی صنعتی

جنس استیل 316L با مولیبدن 2-3%، مقاومت خوردگی به کلریدها را تا 10 برابر استیل 304 افزایش می‌دهد، که در پروژه‌های دریایی یا شیمیایی حیاتی است. کلاس فشار PN16 معادل 16 بار در دمای 120 درجه سلسیوس است و با فلنج کور استیل کلاس 150 هم‌خوانی دارد، اما برای استانداردهای DIN/EN دقیق‌تر است. در مقایسه با کلاس 300 (PN40)، PN16 برای خطوط متوسط فشار کافی است و هزینه جوشکاری کمتری نیاز دارد.

انتخاب جنس بر اساس محیط: 304 برای آب و هوا، 316 برای اسیدها. فلنج کور استیل PN16 سایز 12 اینچ با لوله‌های DN300/12 اینچ Schedule 10S جفت می‌شود و در سیستم‌های خرید فلنج صنعتی، جایگزین مناسبی برای فلنج رزوه‌ای یا Threaded Flange در سایزهای بزرگ است، زیرا رزوه در 12 اینچ عملی نیست.

تجربه عملی تأمین فلنج کور استیل در پروژه‌های بزرگ صنعتی ایران

در پروژه پالایشگاه ستاره خلیج فارس سال 1398، بیش از 50 عدد فلنج کور استیل PN16 سایز 12 اینچ برای تست هیدرواستاتیک خطوط کراکر تأمین شد. تیم مهندسی با چک PMI و RT تست، فلنج‌ها را تأیید کرد و هیچ نشتی در تست 30 بار مشاهده نشد. چالش اصلی، تطبیق با لوله‌های وارداتی ژاپنی بود که با ابعاد EN1092 حل شد. این تجربه نشان داد فلنج کور استیل PN16 در شرایط واقعی، دوام 5 ساله بدون خوردگی دارد، بر خلاف نمونه‌های فولادی که زنگ زدند.

نکات کلیدی پیش از سفارش فلنج کور استیل PN16 سایز 12 اینچ

• چک استاندارد: EN1092-1 PN16 یا ASME B16.5، نه کلاس 150 آسیایی با تلرانس متفاوت.
• تأیید جنس با PMI: حداقل 304L، گواهی Mill Test Certificate نوع 3.1 الزامی.
• ابعاد دقیق: OD 495mm، PCD 425mm، سوراخ M27، Face RF.
• تست‌های فشار: Hydrotest 24 bar، Pneumatic optional.
• بسته‌بندی: چوبی با ضدخش، مناسب حمل باربری به سایت.

سفارشی‌سازی فلنج کور استیل PN16 سایز 12 اینچ: زمان‌بندی واقعی تولید

برای تولید سفارشی فلنج کور استیل PN16 سایز 12 اینچ با گرید خاص مثل 321 یا Duplex، فرآیند از فورجینگ تا ماشین‌کاری CNC 10 تا 21 روز کاری طول می‌کشد. مرحله فورج در دمای 1150 درجه، نرمالایزینگ و سپس تراش با تلرانس 0.5 میلی‌متر. این زمان برای انبار تهران کافی است، اما سفارشی با RTJ Face یا فلنج اسلیپون استیل مشابه، دقیق رعایت می‌شود. در مقایسه با فلنج رزوه‌ای استیل، کور ساده‌تر تولید می‌شود.

پرسش‌های متداول درباره فلنج کور استیل PN16 سایز 12 اینچ

تفاوت فلنج کور استیل PN16 با کلاس 150 چیست؟ PN16 استاندارد اروپایی با فشار 16 بار است، کلاس 150 آمریکایی 19.6 بار در 38 درجه، اما ابعاد OD و سوراخ‌ها مشابه؛ برای پروژه‌های DIN ترجیح دهید.

آیا فلنج کور Blind برای خطوط گاز مناسب است؟ بله، با واشر Spiral Wound و تست NACE، در فشارهای تا PN16 ایمن است، مشابه فلنج ساکت ولد استیل.

وزن و ابعاد دقیق سایز 12 اینچ چقدر است؟ وزن 85 кг برای 304، OD 495mm، ضخامت 32mm؛ datasheet بر اساس ASME B16.47.

جایگزین فلنج کور در سایز بزرگ چیست؟ فلنج گلودار استیل PN16 یا Lap Joint برای صرفه‌جویی.

گواهینامه‌های لازم برای فلنج کور استیل PN16 کدامند؟ 3.1 MTC، PMI، UT 100%، Pressure Test؛ NACE برای offshore.

دلایل فنی تأمین فلنج کور استیل از متریال آنلاین

• تراش دقیق CNC و کنترل ابعادی با CMM، تلرانس ±0.2 میلی‌متر.
• گواهینامه معتبر بین‌المللی مثل ISO 9001 و API 6A.
• ضمانت اصالت کالا با سریال شماره و traceability کامل.
• قیمت رقابتی مستقیم از تولیدکننده بدون واسطه.
• موجودی دائم در انبارهای تهران و اصفهان برای سایزهای PN16.
• ارسال فوری به تمام ایران با پست و باربری، تحویل 2-5 روزه.
