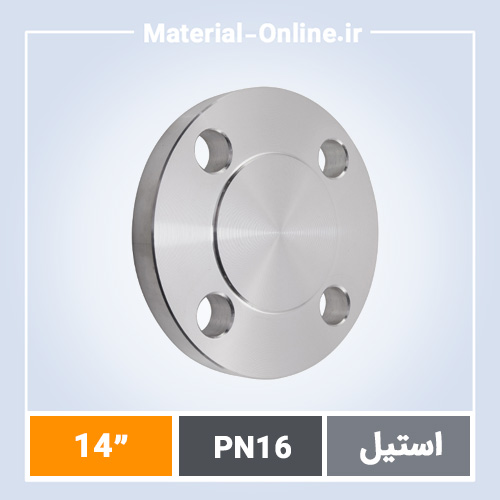

خرید فلنج کور استیل PN16 سایز 14 اینچ: راهنمایی فنی مستقیم
فلنج کور استیل PN16 سایز 14 اینچ یکی از اجزای کلیدی در سیستمهای لولهکشی صنعتی است که برای آببندی انتهای خطوط لوله استفاده میشود. این فلنج با طراحی بلایند یا Blind، کاملاً سطح مقطع لوله را میپوشاند و از نشت سیالات تحت فشار PN16 جلوگیری میکند. در پروژههای نفت، گاز، پتروشیمی و آب صنعتی، مهندسان به دلیل استحکام بالا و سازگاری با استانداردهای DIN و EN این سایز را انتخاب میکنند. تأمین این محصول از تولیدکنندگان معتبر تضمینکننده عمر طولانی و عملکرد ایمن است.
سایز 14 اینچ معادل DN350 است و ضخامت دیواره آن طبق استاندارد PN16 حدود 28 تا 32 میلیمتر بسته به گرید استیل متغیر است. اگر به دنبال خرید فلنج هستید، مشخصات دقیق شامل قطر خارجی 470 میلیمتر، تعداد سوراخهای پیچ 20 عدد با قطر M27 و فاصله مرکز به مرکز سوراخها 400 میلیمتر را بررسی کنید. این فلنج در برابر خوردگی مقاوم است و در محیطهای اسیدی یا دریایی کاربرد دارد، اما انتخاب جنس استیل 304 یا 316 بر اساس شرایط عملیاتی ضروری است.
مشخصات فنی جامع فلنج کور استیل PN16 سایز 14 اینچ
فلنج کور استیل PN16 سایز 14 اینچ طبق استاندارد EN 1092-1 طراحی شده و فشار کاری مجاز آن 16 بار در دمای 120 درجه سانتیگراد است. وزن تقریبی این فلنج حدود 85 تا 95 کیلوگرم بسته به ضخامت و گرید استیل است. سطح تماس Face آن Flat Face (FF) است و گسکت مورد نیاز EPDM یا نیتریلیک رابر برای آببندی کامل پیشنهاد میشود. در مقایسه با فلنج کور استیل PN16 سایزهای کوچکتر، این سایز به دلیل قطر بالا نیاز به جوشکاری دقیقتر دارد.
ابعاد استاندارد: قطر داخلی 355 میلیمتر (DN350)، ارتفاع کل 36 میلیمتر، و تحمل دمایی از -196 تا +425 درجه سانتیگراد برای استیل 304. تستهای هیدرواستاتیک با فشار 1.5 برابر PN16 (24 بار) الزامی است. این فلنج با فلنجهای جوشی مانند فلنج گلودار استیل PN16 یا ولدنک Weld Neck ترکیب میشود و در خطوط فشار متوسط کاربرد دارد. استانداردهای ASME B16.5 کلاس 150 نیز معادل PN16 محسوب میشود و ابعاد مشابهی ارائه میدهد.
عوامل فنی که فلنج کور استیل PN16 سایز 14 اینچ را برای پروژهها ایدهآل میکند
مهندسان در انتخاب فلنج کور استیل PN16 سایز 14 اینچ به 6 عامل کلیدی توجه میکنند:
- مقاومت خوردگی بالا در استیل 304/316 که عمر مفید را به بیش از 20 سال میرساند بدون نیاز به تعویض مکرر.
- طراحی بلایند کامل که از ورود آلایندهها به انتهای خط لوله جلوگیری میکند، ایدهآل برای تست فشار هیدرواستاتیک.
- سازگاری با کلاسهای فشار PN10 تا PN40 و معادل کلاس 150 تا 300، انعطافپذیری در ارتقای سیستم.
- وزن بهینه نسبت به فلنجهای فولادی کربنی، کاهش بار سازهای در نصبهای معلق.
- سوراخهای پیچ استاندارد M27 که با پیچهای A193 B8M سازگار است و مونتاژ سریع را ممکن میسازد.
- قابلیت ماشینکاری CNC برای سطوح صاف، تضمین آببندی بدون گسکتهای گرانقیمت.
جنس استیل و کلاس فشار PN16: تطبیق با نیازهای صنعتی سنگین
جنس اصلی فلنج کور استیل PN16 سایز 14 اینچ از گریدهای 304 (1.4301) یا 316 (1.4401) است که محتوای کروم 18% و نیکل 8-10% دارد. کلاس فشار PN16 معادل 232 PSI یا کلاس 150 ASME است و برای سیالات با ویسکوزیته متوسط تا بالا مناسب است. در محیطهای کلریدی، 316L ترجیح داده میشود تا پیتینگ خوردگی کاهش یابد. مقایسه با فلنج کور فولادی PN16 نشان میدهد استیل مقاومت بهتری در برابر اکسیداسیون دارد.
ضخامت فلنج طبق جدول EN 1092-1: 36 میلیمتر برای PN16، که تحمل تنش برشی 160 نیوتن بر میلیمتر مربع را فراهم میکند. برای پروژههای دریایی یا شیمیایی، پوشش PTFE اضافی اعمال میشود. کلاس 300 نیاز به ضخامت 44 میلیمتر دارد، اما PN16 برای 90% کاربردهای صنعتی متوسط کافی است.
تأمین واقعی فلنج کور استیل PN16 سایز 14 اینچ در پروژههای بزرگ پالایشگاهی ایران
در پروژه توسعه فاز 14 پارس جنوبی، بیش از 150 عدد فلنج کور استیل PN16 سایز 14 اینچ برای آببندی موقت خطوط گاز ترش تأمین شد. چالش اصلی، تحمل فشار تست 25 بار و مقاومت در برابر H2S بود؛ فلنجهای 316L با تست NDT (رادیوگرافی 100%) استفاده شد و هیچ نشتی گزارش نشد. این تجربه نشان داد که تأمین از کارخانههای معتبر اروپایی یا ایرانی با گواهی 3.1، کلید موفقیت است. مشابه این، در پتروشیمی بندر امام، 80 عدد برای تعمیرات اضطراری در 12 روز کاری تحویل داده شد.
نکات حیاتی پیش از سفارش فلنج کور استیل PN16 سایز 14 اینچ
- بررسی استاندارد EN 1092-1 یا ASME B16.5 برای تطبیق ابعاد با لوله موجود.
- انتخاب گرید استیل بر اساس محیط: 304 برای عمومی، 316 برای خورنده.
- درخواست گواهی مواد Mill Certificate و تست هیدرواستاتیک.
- کنترل تعداد و موقعیت سوراخهای پیچ با الگوی 20M27@400 PCD.
- مشورت با مهندس NDT برای جوشکاری اتصال به لوله.
سفارشیسازی فلنج کور استیل PN16 سایز 14 اینچ طبق نقشه پروژه
تولید سفارشی فلنج کور استیل PN16 سایز 14 اینچ با تراش CNC و کنترل CMM در 10 تا 21 روز کاری انجام میشود. اگر نیاز به تغییرات در Face Type (مانند Raised Face) یا اضافه کردن شیار گسکت دارید، نقشه DWG ارسال کنید. این فرآیند شامل برش پلاسما، حرارتدهی و تست UT است. برای سایزهای خاص، با فلنج استیل استاندارد ترکیب میشود.
پاسخ به سوالات متداول فلنج کور استیل PN16 سایز 14 اینچ
تفاوت فلنج کور بلایند با فلنج جوشی ولدنک چیست؟
فلنج کور Blind انتها را میبندد بدون نفوذ لوله، در حالی که ولدنک Weld Neck با جوشکاری hub به لوله متصل میشود. برای جزئیات فلنج گلودار استیل را ببینید.
آیا فلنج کور استیل PN16 سایز 14 اینچ با کلاس 150 ASME سازگار است؟
بله، PN16 معادل کلاس 150 است و ابعاد bolt circle یکسان (400 میلیمتر).
جنس پیشنهادی برای محیط اسیدی چیست؟
استیل 316L با مولیبدن 2-3% برای مقاومت پیتینگ. مقایسه با فلنج رزوهای استیل PN16.
وزن و حمل فلنج 14 اینچ چقدر است؟
حدود 90 کیلوگرم، حمل با پالت و باربری سنگین.
تستهای استاندارد قبل از تحویل کدامند؟
هیدروتست 24 بار، PMI برای جنس، و سختیسنجی Vickers.
دلایل فنی انتخاب تأمینکننده آنلاین برای فلنج کور استیل PN16 سایز 14 اینچ
- تراش دقیق CNC و کنترل ابعادی با CMM تا تلرانس 0.05 میلیمتر.
- گواهینامه معتبر بینالمللی EN 10204-3.1 و ISO 9001.
- ضمانت اصالت کالا با traceability شماره batch.
- قیمت رقابتی مستقیم از کارخانه بدون واسطه.
- موجودی دائم در انبارهای تهران و اصفهان برای سایزهای استاندارد.
- ارسال فوری به تمام ایران با پست و باربری در 2-5 روز کاری.
