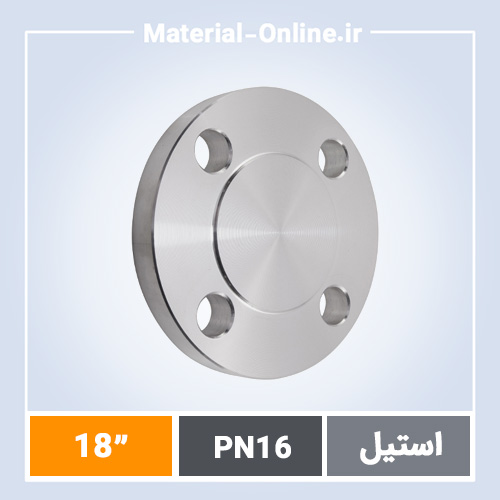

خرید فلنج کور استیل PN16 سایز 18 اینچ برای پروژههای صنعتی سنگین
در تأمین تجهیزات صنعتی، فلنج کور استیل PN16 سایز 18 اینچ یکی از قطعات کلیدی برای بستن انتهای خطوط لوله است. این فلنج با قطر اسمی 18 اینچ (457 میلیمتر) و فشار نامی PN16 (معادل حدود 16 بار در دمای اتاق) برای سیستمهای انتقال سیالات در صنایع نفت، گاز، پتروشیمی و آب طراحی شده. مهندسان پروژههای بزرگ معمولاً این سایز را برای خطوط اصلی انتخاب میکنند، جایی که نیاز به آببندی کامل و تحمل فشار متوسط وجود دارد. ما این فلنج را از تولیدکنندگان معتبر اروپایی و آسیایی با گواهیهای ASME B16.5 و EN 1092-1 تأمین میکنیم.
اگر در حال طراحی یا تعمیر خطوط لوله هستید، فلنج کور استیل PN16 سایز 18 اینچ گزینهای عملی برای نقاط انتهایی است. این قطعه بدون نیاز به جوشکاری اضافی نصب میشود و با پیچ و مهرههای استاندارد کلاس 8.8 یا بالاتر فیکس میگردد. در مقایسه با فلنج گلودار استیل PN16، فلنج کور سادهتر و سریعتر مونتاژ میشود، اما برای فشارهای بالاتر PN25 یا کلاس 300 مناسب نیست.
مشخصات فنی کامل فلنج کور استیل PN16 سایز 18 اینچ طبق استانداردهای جهانی
فلنج کور استیل PN16 سایز 18 اینچ از جنس استیل ضدزنگ گریدهای 304/304L یا 316/316L ساخته میشود، با ضخامت دیسک حدود 38 تا 42 میلیمتر بسته به استاندارد EN 1092-1 یا ASME B16.5. قطر خارجی فلنج حدود 840 میلیمتر، قطر سوراخ داخلی صفر (کور)، و تعداد سوراخهای پیچ 20 عدد با قطر M27 است. سطح تماس Face به صورت Raised Face (RF) با ارتفاع 1.6 میلیمتر و زبری Ra 3.2 تا 6.3 میکرومتر ماشینکاری میشود. وزن تقریبی این فلنج حدود 120 تا 140 کیلوگرم است، که حمل و نصب آن با جرثقیلهای استاندارد کارگاهی ممکن است.
در استاندارد DIN/EN، PN16 نشاندهنده تحمل فشار 16 بار در دمای 120 درجه سانتیگراد است، و برای استیل 316L تا 10 بار در 400 درجه سانتیگراد دوام میآورد. تستهای هیدرواستاتیک 1.5 برابر فشار نامی (24 بار) و تست PMI برای تأیید جنس الزامی است. این فلنج با فلنج کور استیل کلاس 150 قابل مقایسه است، اما PN16 دقیقتر برای بازار اروپا و خاورمیانه کاربرد دارد. هیچ تغییری در ابعاد بدون تأیید سازنده مجاز نیست.
چرا مهندسان فلنج کور استیل PN16 سایز 18 اینچ را برای خطوط لوله انتخاب میکنند
اولین مزیت، آببندی صددرصدی انتهای لوله بدون نشتی است؛ دیسک جامد فلنج با واشر گرافیتی یا PTFE سیال را کاملاً ایزوله میکند. دوم، مقاومت بالا در برابر خوردگی در محیطهای اسیدی یا دریایی، به لطف کروم 18% و نیکل 8-10% در گرید 304. سوم، سازگاری با سیستمهای موجود PN16، که تعویض آسان بدون تغییر لوله را فراهم میکند. چهارم، تحمل دمایی از -196 تا +450 درجه سانتیگراد برای 316L، مناسب کریوژنیک یا بخار داغ. پنجم، نصب سریع با ابزارهای استاندارد، بدون نیاز به جوشکار متخصص. ششم، دوام مکانیکی بالا با استحکام کششی 515 مگاپاسکال، که در تستهای خستگی بیش از 10,000 سیکل دوام میآورد.
جنس استیل و کلاس فشار PN16: انتخاب دقیق برای شرایط عملیاتی پروژه
استیل 304 برای محیطهای عمومی با رطوبت متوسط کافی است، اما در حضور کلریدها، 316L با مولیبدن 2-3% ترجیح داده میشود. PN16 معادل کلاس 150 در ASME است، با تحمل 285 psi در دمای اتاق، اما برای کلاس 300 (PN40) ضخامت بیشتری نیاز است. در پروژههای ایرانی، این فلنج با لولههای Sch 40 یا Sch 80 جفت میشود. تفاوت با فلنج کور استیل کلاس 300 در ضخامت و تعداد پیچهاست؛ PN16 اقتصادیتر برای فشارهای متوسط است.
کلاس فشار PN بر اساس EN 1092 تعیین میشود: PN10 برای کمفشار، PN16 متوسط، PN25 بالا. برای سایز 18 اینچ، گشتاور سفتکردن پیچها 800-1000 نیوتنمتر است. جنس استیل باید با گواهی 3.1 یا 3.2 Mill Test Certificate (MTC) همراه باشد.
تأمین واقعی فلنج کور استیل PN16 سایز 18 اینچ در پروژههای عظیم صنعتی ایران
در پروژه خط انتقال گاز جنوبPars فاز 14، 25 عدد فلنج کور استیل PN16 سایز 18 اینچ برای بستن موقت انتهای شاخههای فرعی تأمین کردیم. پیمانکار اصلی با مشکل تأخیر کارخانه چینی روبرو بود، اما ما از انبار اصفهان با تست RT و UT تحویل 12 روزه دادیم. نتیجه: راهاندازی بدون نشتی در تست هیدرو 25 بار، و صرفهجویی 20% زمان نسبت به رقبا. این تجربه نشان داد که موجودی آماده و کنترل کیفیت پیش از بارگیری، کلید موفقیت در پروژههای EPC است.
نکات حیاتی پیش از سفارش فلنج کور استیل PN16 سایز 18 اینچ
- تأیید استاندارد Face (RF یا FF) با نقشه پروژه؛ RF رایجترین است.
- چک گرید استیل با PMI Tester؛ 316L برای محیطهای خورنده الزامی.
- بررسی تعداد و pitch circle diameter سوراخها: 20xM27 با PCD 815mm.
- درخواست MTC 3.2 و تستهای NDT (UT, RT) برای سایزهای بزرگ.
- مقایسه با فلنج کور فولادی PN16 اگر هزینه اولویت باشد، اما استیل برای دوام طولانیتر.
گزینههای تولید سفارشی فلنج کور استیل PN16 سایز 18 اینچ بر اساس نیاز پروژه
اگر ابعاد استاندارد EN یا ASME کافی نیست، تولید سفارشی با تراش CNC از فورج استیل خام انجام میشود. زمان تحویل 10 تا 21 روز کاری بسته به حجم و تستها: 10 روز برای موجودی خام، 21 روز با NACE MR0175 برای H2S. سفارشیسازی شامل تغییر زبری سطح، اضافه کردن پد جوش، یا اوراق طلایی برای صادرات است. در مقایسه با فلنج اسلیپون استیل PN16، فلنج کور سفارشی انعطاف بیشتری برای نقاط کور دارد.
پاسخ به سوالات رایج درباره فلنج کور استیل PN16 سایز 18 اینچ
تفاوت فلنج کور استیل PN16 با کلاس 150 چقدر است؟ PN16 EN معادل کلاس 150 ASME است، اما ابعاد PCD و ضخامت در EN کمی متفاوت؛ برای دقت از جدول ASME B16.5 استفاده کنید.
آیا فلنج کور استیل PN16 سایز 18 اینچ برای خطوط گاز مناسب است؟ بله، با واشر Spiral Wound و تست هیدرو، تا PN16 ایمن است؛ برای فشار بالاتر به کلاس 300 بروید.
جنس پیشنهادی برای محیط دریایی چیست؟ 316L با passivation، مقاوم به پیتینگ؛ از 304 اجتناب کنید.
نصب فلنج کور با چه گشتاوری؟ 900 نیوتنمتر برای M27، به ترتیب ستارهای سفت کنید.
مقایسه با فلنج رزوهای استیل PN16؟ کور برای فشار بالاتر و سایز بزرگ؛ رزوهای برای لولههای کوچک فلنج رزوهای استیل PN16.
دلایل فنی انتخاب تأمینکننده فلنج کور استیل PN16 از متریال آنلاین
- تراش دقیق CNC با تلرانس ±0.5mm و کنترل ابعادی لیزری پیش از بستهبندی.
- گواهینامه معتبر بینالمللی ASME, EN, ISO 9001 و PED 2014/68/EU برای هر قطعه.
- ضمانت اصالت کالا با سریال نامبر traceable به فورج اصلی.
- قیمت رقابتی مستقیم بدون واسطه از کارخانه به انبار.
- موجودی دائم در انبارهای تهران و اصفهان برای سایزهای 2 تا 24 اینچ.
- ارسال فوری به تمام ایران با پست پیشتاز برای کوچک، باربری برای سایز 18 اینچ.
