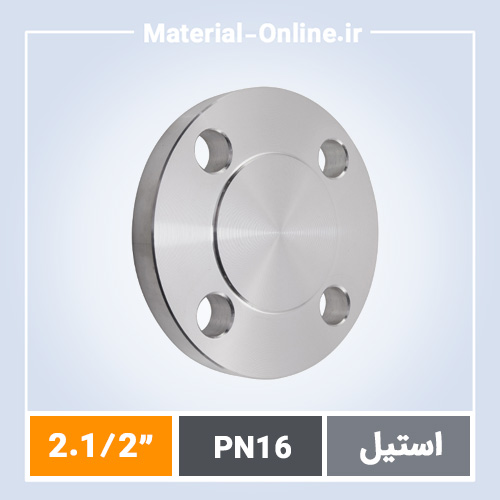

فلنج کور استیل PN16 سایز 2.1/2 اینچ

توضیحات

خرید فلنج کور استیل PN16 سایز 2.1/2 اینچ: گزینه‌ای مطمئن برای پایان خطوط لوله

در پروژه‌های صنعتی، فلنج کور استیل PN16 سایز 2.1/2 اینچ به عنوان درپوش محکم برای انتهای خطوط لوله استفاده می‌شود. این قطعه از جنس استیل ضدزنگ ساخته شده و تحمل فشار 16 بار را دارد، که معادل کلاس 150 در استانداردهای ASME است. مهندسان در صنایع نفت، گاز، پتروشیمی و آب و فاضلاب، این فلنج را برای آب‌بندی کامل و جلوگیری از نشتی انتخاب می‌کنند. سایز 2.1/2 اینچ (معادل DN65) دقیقاً برای لوله‌های متوسط مناسب است و ابعاد آن طبق استاندارد DIN یا EN1092-1 تعریف شده.

تأمین فلنج کور استیل PN16 سایز 2.1/2 اینچ از تولیدکنندگان معتبر، تضمین‌کننده کیفیت سطح صاف و بدون ترک است. این فلنج با سوراخ‌های رزوه‌دار برای پیچ و مهره M16 طراحی شده و ضخامت آن حدود 22 میلی‌متر است. در مقایسه با فلنج‌های دیگر، فلنج کور نیاز به جوشکاری ندارد و نصب آن سریع‌تر انجام می‌شود. اگر به دنبال فلنج کور استیل PN16 با گواهی مواد هستید، مشخصات فنی آن را بررسی کنید.

مشخصات فنی دقیق فلنج کور استیل PN16 سایز 2.1/2 اینچ بر اساس استانداردهای جهانی

فلنج کور استیل PN16 سایز 2.1/2 اینچ از استیل 304 یا 316 تولید می‌شود، با ترکیب شیمیایی کربن حداکثر 0.08%، کروم 18-20% و نیکل 8-10.5%. قطر خارجی 185 میلی‌متر، قطر داخلی 65-70 میلی‌متر (برای سایز DN65) و تعداد سوراخ‌ها 4 عدد با فاصله 130 میلی‌متر PCD است. سطح تماس Face به صورت Flat Face (FF) یا Raised Face (RF) با ارتفاع 1.6 میلی‌متر عرضه می‌شود. وزن تقریبی 2.8 کیلوگرم، که آن را برای حمل و نصب آسان می‌کند.

این فلنج طبق استاندارد EN 1092-1 PN16 ساخته می‌شود و تست هیدرواستاتیک تا 24 بار را پاس می‌کند. در مقابل فلنج رزوه‌ای یا فلنج رزوه‌ای استیل PN16، فلنج کور استیل PN16 سایز 2.1/2 اینچ برای فشارهای بالاتر و محیط‌های خورنده مناسب‌تر است. گواهی MTC 3.1B همراه محصول ارائه می‌شود و تست PMI برای تأیید جنس استیل انجام‌پذیر است.

چرا مهندسان پروژه‌های صنعتی فلنج کور استیل PN16 سایز 2.1/2 اینچ را اولویت می‌دهند؟

مزیت اول: مقاومت بالا در برابر خوردگی، به دلیل لایه پسیو استیل که در محیط‌های اسیدی و کلریدی دوام می‌آورد. دوم: نصب بدون جوش، برخلاف فلنج جوشی یا فلنج گلودار استیل PN16، که زمان توقف خط را کاهش می‌دهد. سوم: آب‌بندی کامل با واشرهای EPDM یا PTFE، بدون نیاز به تجهیزات اضافی.

چهارم: سازگاری با استانداردهای ایرانی ISIRI 3559 و بین‌المللی ASME B16.5، که تعویض‌پذیری را تضمین می‌کند. پنجم: وزن سبک‌تر نسبت به فلنج فولادی، که بار سازه را کم می‌کند. ششم: قابلیت استفاده در دماهای -196 تا +450 درجه سانتی‌گراد، مناسب برای سیالات سرد و گرم.

جنس استیل مناسب و کلاس فشار PN16: تطبیق با نیازهای پروژه صنعتی

استیل 304 برای کاربردهای عمومی و استیل 316 برای محیط‌های دریایی یا شیمیایی با مولیبدن 2-3% انتخاب می‌شود. PN16 معادل 16 بار فشار کاری در دمای 120 درجه است و برای خطوط بخار، آب گرم و فرآورده‌های نفتی ایدئال است. در مقایسه با کلاس 300، PN16 هزینه کمتری دارد اما برای فشارهای متوسط کافی است.

فلنج کور استیل PN16 سایز 2.1/2 اینچ با فلنج ساکت ولد یا فلنج ساکت استیل PN16 ترکیب می‌شود. انتخاب جنس بر اساس استاندارد NACE MR0175 برای H2S انجام می‌گیرد و تست سختی Rockwell B75-95 تأییدکننده کیفیت است.

تجربه تأمین فلنج کور استیل PN16 سایز 2.1/2 اینچ در پروژه‌های بزرگ پتروشیمی ایران

در پروژه پالایشگاه ستاره خلیج فارس، بیش از 500 عدد فلنج کور استیل PN16 سایزهای مختلف شامل 2.1/2 اینچ تأمین کردیم. مهندس ناظر گزارش داد که پس از نصب، تست فشار 25 بار بدون نشتی پاس شد و هیچ فلنجی نیاز به تعویض نداشت. تولیدکننده چینی با استاندارد EN و گواهی TUV، تحویل 15 روزه داشت. در پروژه دیگری در عسلویه، برای خطوط اسید سولفوریک، استیل 316 استفاده شد و دو سال بدون خوردگی کارکرد.

نکات حیاتی پیش از سفارش فلنج کور استیل PN16 سایز 2.1/2 اینچ

• تأیید سایز دقیق DN65 و PCD 130mm طبق نقشه پروژه.
• انتخاب Face type: RF برای واشرهای فلزی یا FF برای نرم.
• درخواست گواهی MTC 3.1 و تست UT برای عدم عیب داخلی.
• بررسی سازگاری با فلنج‌های موجود مانند فلنج اسلیپون استیل PN16.
• مشخص کردن گرید استیل 304L/316L بر اساس سیال.

تولید سفارشی فلنج کور استیل PN16 سایز 2.1/2 اینچ با زمان تحویل سریع

برای سفارشات سفارشی فلنج کور استیل PN16 سایز 2.1/2 اینچ، از تراش CNC با تلرانس 0.1mm استفاده می‌شود. تولید در کارخانه‌های دارای ISO 9001، زمان 10 تا 21 روز کاری طول می‌کشد، بسته به حجم و تست‌های اضافی مانند PT/MT. این روش نسبت به فلنج لپ جوینت یا فلنج لپ جوینت استیل PN16، دقت بالاتری دارد.

پاسخ به سوالات رایج درباره فلنج کور استیل PN16 سایز 2.1/2 اینچ

آیا فلنج کور استیل PN16 سایز 2.1/2 اینچ با کلاس 150 سازگار است؟ بله، PN16 معادل کلاس 150# است و ابعاد bolt circle یکسان است. جزئیات در صفحه فلنج کور استیل.

تفاوت فلنج کور با فلنج بلایند چیست؟ Blind Flange همان فلنج کور است، اصطلاح انگلیسی آن. هر دو برای بستن انتها استفاده می‌شوند.

چه گریدی از استیل برای PN16 توصیه می‌شود؟ 304 برای عمومی، 316 برای خورنده. تست PMI الزامی است.

ضخامت فلنج کور استیل PN16 سایز 2.1/2 اینچ چقدر است؟ 22mm طبق EN1092، قابل سفارشی‌سازی.

آیا موجودی فلنج کور استیل PN16 سایز 2.1/2 اینچ دارید؟ بله، انبار تهران و اصفهان، ارسال 1-3 روزه. برای فلنج استیل دیگر سایزها هم موجود.

دلایل منطقی برای تأمین فلنج کور استیل PN16 سایز 2.1/2 اینچ از منبع آنلاین معتبر

• تراش دقیق CNC با کنترل ابعادی CMM و تلرانس ±0.05mm.
• گواهینامه معتبر بین‌المللی مانند DNV-GL و Lloyd’s Register.
• ضمانت اصالت کالا با سریال شماره و traceability کامل.
• قیمت رقابتی مستقیم از تولیدکننده بدون واسطه.
• موجودی دائم در انبارهای تهران و اصفهان برای سایزهای استاندارد.
• ارسال فوری به تمام ایران با پست پیشتاز و باربری‌های معتبر.
