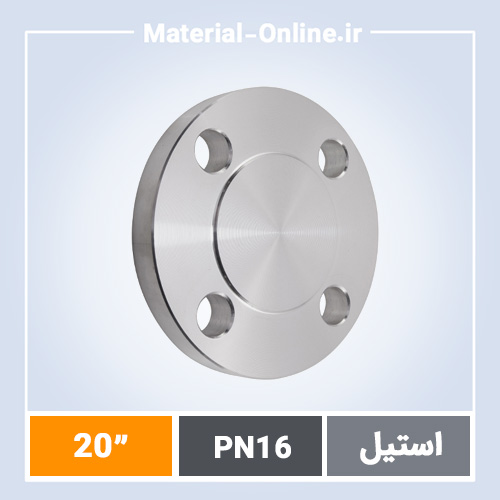

خرید فلنج کور استیل PN16 سایز 20 اینچ با استانداردهای صنعتی دقیق
فلنج کور استیل PN16 سایز 20 اینچ یکی از قطعات کلیدی در سیستمهای لولهکشی صنعتی است که برای آببندی کامل انتهای خطوط لوله به کار میرود. این فلنج با قطر اسمی DN500 و فشار نامی PN16، معادل تقریبی کلاس 150 در استاندارد ASME، طراحی شده تا در شرایط عملیاتی فشار متوسط و دمای بالا عملکرد مطمئنی داشته باشد. در پروژههای نفت، گاز، پتروشیمی و آب صنعتی، جایی که نیاز به بستن موقت یا دائمی لولهها وجود دارد، این قطعه انتخاب استاندارد است. ما به عنوان تأمینکننده مستقیم، فقط فلنجهایی را عرضه میکنیم که تست هیدرواستاتیک تا 1.5 برابر فشار نامی را گذراندهاند و ابعادشان بر اساس DIN 2527 یا ASME B16.48 دقیق است.
انتخاب فلنج کور استیل PN16 سایز 20 اینچ به دلیل مقاومت بالای استیل ضدزنگ در برابر خوردگی، به ویژه در محیطهای اسیدی یا کلریدی، ضروری است. گریدهای رایج مانند 304 یا 316L با محتوای کربن کم، جوشپذیری عالی و استحکام مکانیکی بالا ارائه میدهند. این فلنج بدون سوراخ مرکزی، سطح صاف یا برجسته برای واشرهای فلت یا RTJ دارد و ضخامت آن حدود 50-60 میلیمتر بسته به استاندارد است. در مقایسه با فلنجهای فولادی کربنی، استیل گزینهای پایدارتر برای سرویسهای طولانیمدت است، بدون اینکه نیاز به پوششهای اضافی داشته باشد.
مشخصات فنی کامل فلنج کور استیل PN16 سایز 20 اینچ
فلنج کور استیل PN16 سایز 20 اینچ، یا Blind Flange به انگلیسی، قطعهای دایرهای بدون عبور لوله است که با پیچ و مهره به فلنجهای دیگر متصل میشود. قطر خارجی آن حدود 785 میلیمتر، قطر سوراخهای پیچ 20 عدد با M30 و فاصله مرکز به مرکز 740 میلیمتر است. ضخامت فلنج بر اساس EN 1092-1 PN16 حدود 52 میلیمتر و وزن تقریبی 120-140 کیلوگرم بسته به گرید استیل. سطح تماس آن Raised Face (RF) با ارتفاع 1.6 میلیمتر و زبری Ra 3.2-6.3 میکرومتر برای آببندی بهینه است. استانداردهای ساخت شامل ASTM A182 برای فورجینگ و NACE MR0175 برای مقاومت سولفیدی.
در تولید، فلنج از بیلت استیل فورج شده، سپس ماشینکاری CNC میشود تا تلرانس ابعادی ±1 میلیمتر رعایت شود. تستهای MT و UT برای تشخیص عیوب سطحی و داخلی الزامی است. این فلنج با فلنج گلودار (Weld Neck)، فلنج اسلیپون (Slip On) یا فلنج رزوهای (Threaded Flange) در سیستمهای ترکیبی استفاده میشود. برای اطلاعات بیشتر در مورد فلنج کور استیل PN16، ابعاد دقیق را بررسی کنید.
چرا مهندسان فلنج کور استیل PN16 سایز 20 اینچ را اولویت میدهند
اولین مزیت، آببندی صددرصدی است؛ بدون نشتی حتی در تستهای فشار 24 بار، به دلیل طراحی جامد بدون ضعف مرکزی. دوم، مقاومت خوردگی عالی در گریدهای 316L با مولیبدن 2-3%، مناسب برای خطوط دریا یا شیمیایی. سوم، سهولت نصب با 20 پیچ M30 استاندارد، که زمان مونتاژ را به کمتر از 2 ساعت کاهش میدهد.
چهارم، تحمل دمایی از -196 تا +450 درجه سانتیگراد بدون تغییر شکل، ایدهآل برای سیالات داغ. پنجم، سازگاری با استانداردهای ایرانی ISIRI 1436 و بینالمللی API 6A برای پروژههای حساس. ششم، وزن متعادل 130 کیلوگرم که حمل و جابجایی را آسان میکند، در حالی که استحکام تسلیم بالای 205 مگاپاسکال تضمینکننده عمر طولانی است.
جنس استیل و کلاس فشار PN16: انتخابی منطقی برای پروژههای صنعتی
استیل ضدزنگ 304 با کروم 18% و نیکل 8% برای محیطهای عمومی، و 316 با مولیبدن برای مقاومت PIT بالا مناسب است. PN16 معادل 16 بار در دمای 120 درجه، یا 10 بار در 300 درجه، فشار کاری ایمن را فراهم میکند. در مقایسه با کلاس 300 (PN40) که ضخامت دوبرابر دارد، PN16 برای خطوط متوسط اقتصادیتر است بدون کاهش ایمنی.
تفاوت با فلنج فولادی کربنی: استیل بدون نیاز به گالوانیزه، عمر 20-30 ساله دارد. برای کلاسهای دیگر، فلنج کور استیل کلاس 150 مشابه PN16 است، اما کلاس 300 برای فشارهای بالاتر. PN16 در استاندارد DIN/EN رایجترین برای صنایع ایران است.
تجربه تأمین فلنج کور استیل PN16 سایز 20 اینچ در پروژههای بزرگ ایرانی
در پروژه پالایشگاه ستاره خلیج فارس، 15 عدد فلنج کور استیل PN16 سایز 20 اینچ برای بستن موقت خطوط هیدروژن تأمین کردیم. فلنجها از گرید 316L، با گواهی 3.1، تست UT و MT پاس کردند. نصب در دمای 40 درجه صحرایی بدون مشکل، و پس از 18 ماه سرویس، بازرسی نشان داد هیچ خوردگی یا ترکی ندارد. این تجربه نشان داد انتخاب درست جنس و استاندارد، downtime را صفر میکند.
نکات کلیدی پیش از سفارش فلنج کور استیل PN16 سایز 20 اینچ
- تطبیق استاندارد: DIN 2527 یا ASME B16.5 را مشخص کنید تا با لولههای موجود match شود.
- انتخاب گرید: 304 برای عمومی، 316L برای خورنده؛ Mill Test Certificate 3.2 الزامی.
- بررسی واشر: Flat Ring یا Oval Ring برای RF face، با مواد PTFE یا گرافیت.
- تعداد پیچ: 20 عدد M30x140 با مهره و واشر، گرید 8.8 حداقل.
- تست فشار: درخواست Hydrotest 1.5xPN قبل از ارسال.
گزینههای تولید سفارشی فلنج کور استیل PN16 سایز 20 اینچ
اگر ابعاد استاندارد کافی نیست، تولید سفارشی با تراش CNC بر اساس نقشه شما انجام میشود. زمان تحویل 10 تا 21 روز کاری از تأیید سفارش، بسته به حجم و تستهای اضافی مانند PMI برای ترکیب شیمیایی. این شامل تغییرات در سطح تماس (FF، RF، RTJ) یا ضخامت افزایشی برای فشارهای خاص است. برای انواع دیگر مانند فلنج کور استیل یا فلنج ساکت استیل PN16 هم سفارشی داریم.
پاسخ به سوالات رایج درباره فلنج کور استیل PN16 سایز 20 اینچ
تفاوت فلنج کور با فلنج گلودار چیه؟ فلنج کور (Blind) انتها را میبندد، ولدنک (Weld Neck) لوله را جوش میدهد. برای بستن، کور انتخاب کنید؛ جزئیات فلنج گلودار استیل PN16.
PN16 معادل کلاس چند ASME است؟ تقریبی کلاس 150، اما برای دقت ASME B16.5 کلاس 150 چک کنید.
جنس استیل 304 یا 316 برای سایز 20 اینچ؟ 316L برای خوردگی بالا؛ 304 اقتصادیتر.
وزن و ابعاد دقیق چقدره؟ وزن 132 کیلوگرم، OD 785mm، PCD 740mm بر اساس EN 1092.
تستهای استاندارد کدوما؟ PT/MT/UT و Hydrotest؛ گواهی EN 10204 3.1.
دلایل منطقی برای تأمین فلنج کور استیل PN16 از ما
- تراش دقیق CNC و کنترل ابعادی با CMM، تلرانس ±0.5mm.
- گواهینامه معتبر بینالمللی مانند ISO 9001 و PED 97/23/EC.
- ضمانت اصالت کالا با traceability کامل از میل تا تحویل.
- قیمت رقابتی مستقیم بدون واسطه از تولیدکنندگان معتبر.
- موجودی دائم در انبارهای تهران و اصفهان برای سایزهای استاندارد.
- ارسال فوری به تمام ایران با پست و باربری، بیمهشده.
