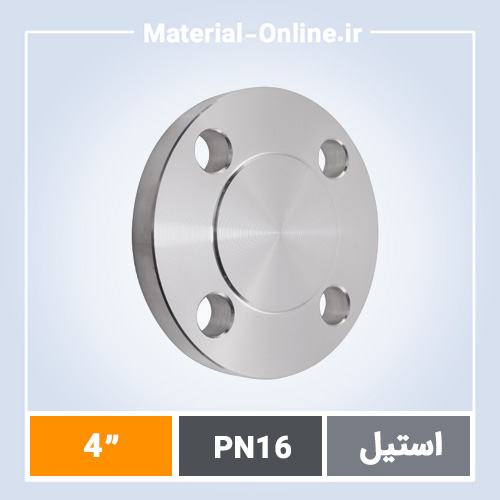

فلنج کور استیل PN16 سایز 4 اینچ

توضیحات

خرید فلنج کور استیل PN16 سایز 4 اینچ با استانداردهای دقیق صنعتی

در پروژه‌های صنعتی، فلنج کور استیل PN16 سایز 4 اینچ به عنوان انتهایی مطمئن برای خطوط لوله عمل می‌کند. این قطعه از جنس استیل ضدزنگ ساخته شده و برای فشار نامی 16 بار طراحی شده است. مهندسان در صنایع نفت، گاز و پتروشیمی اغلب به دنبال محصولی هستند که بدون نقص ابعادی و با تست‌های کامل هیدرواستاتیک عرضه شود. ما بر اساس استاندارد ASME B16.5 یا EN 1092-1 این فلنج را تأمین می‌کنیم تا در سیستم‌های تحت فشار متوسط، عملکرد پایداری داشته باشد.

انتخاب فلنج کور استیل PN16 سایز 4 اینچ مستقیماً به نیاز پروژه بستگی دارد؛ جایی که نیاز به آب‌بندی کامل انتهای لوله بدون جوشکاری اضافی وجود دارد. این سایز با قطر اسمی 4 اینچ (DN100) و ضخامت دیسک حدود 22 میلی‌متر، وزن تقریبی 6.5 کیلوگرم را دارد. در مقایسه با خرید فلنجهای دیگر مانند فلنج گلودار یا اسلیپون، این مدل برای نقاط کور خطوط ایده‌آل است و از نشتی جلوگیری می‌کند.

مشخصات فنی کامل فلنج کور استیل PN16 سایز 4 اینچ

فلنج کور استیل PN16 سایز 4 اینچ یک دیسک جامد بدون سوراخ مرکزی است که با پیچ و مهره به فلنج‌های دیگر متصل می‌شود. ابعاد استاندارد آن شامل قطر خارجی 190 میلی‌متر، قطر دایره پیچ‌ها 152 میلی‌متر با 8 سوراخ M16 است. جنس رایج گریدهای 304 یا 316L استیل ضدزنگ بوده و سطح صاف Face Type Flat Face (FF) یا Raised Face (RF) با ارتفاع 1.6 میلی‌متر دارد. این فلنج برای دماهای کاری تا 120 درجه سانتی‌گراد در فشار PN16 مناسب است و تست‌های NDT مانند PT یا UT بر روی آن انجام می‌شود.

در مقایسه با فلنج کور فولادی، نسخه استیل مقاومت بالاتری در برابر خوردگی اسیدی و محیط‌های مرطوب نشان می‌دهد. استانداردهای ساخت شامل ASTM A182 برای فورجینگ و DIN 2527 برای شکل کور است. وزن دقیق بر اساس گرید متفاوت است، اما برای 304 حدود 6.2 کیلوگرم محاسبه می‌شود. این مشخصات از کاتالوگ‌های معتبر مانند Bonney Forge یا Texas Flange تأیید شده و در پروژه‌های ایرانی مانند خطوط انتقال گاز استفاده شده است. برای جزئیات بیشتر، به صفحات مرتبط مانند فلنج کور استیل PN16 مراجعه کنید.

چرا مهندسان فلنج کور استیل PN16 سایز 4 اینچ را ترجیح می‌دهند

اولین مزیت، آب‌بندی کامل انتهای خط لوله بدون نیاز به درپوش جوشی است؛ این فلنج با گسکت‌های گرافیتی یا PTFE، فشار تست تا 1.5 برابر PN16 را تحمل می‌کند.

دوم، صرفه‌جویی در زمان نصب؛ برخلاف فلنج ولدنک (Weld Neck) که نیاز به جوشکاری دوطرفه دارد، فلنج کور بلایند (Blind) فقط با پیچ متصل می‌شود و دمونتاژ آسان است.

سوم، مقاومت خوردگی بالا در گریدهای 316؛ در محیط‌های کلریدی مانند صنایع دریایی یا پتروشیمی، عمر مفید بیش از 20 سال دارد.

چهارم، سازگاری با کلاس 150؛ PN16 معادل ANSI Class 150 است و با فلنج‌های فلنج استیل کلاس 150 جفت می‌شود بدون مشکل ابعادی.

پنجم، وزن سبک‌تر نسبت به فلنج کور فولادی؛ کاهش بار روی سازه نگهدارنده لوله‌ها در نصب‌های عمودی.

ششم، انعطاف در تست فشار؛ امکان تست هیدرواستاتیک مستقل از خط اصلی، که در استاندارد API 590 الزامی است.

جنس استیل و کلاس فشار فلنج کور مناسب پروژه‌های صنعتی

جنس اصلی فلنج کور استیل PN16 سایز 4 اینچ از Austenitic Stainless Steel مانند A240 304/304L یا 316/316L است. گرید 304 برای محیط‌های عمومی و 316 برای شرایط خورنده‌تر انتخاب می‌شود. کلاس فشار PN16 (16 بار در 120 درجه) معادل Class 150# بوده و برای لوله‌های Schedule 40 یا 80 استفاده می‌شود. در مقایسه با کلاس 300 (PN40) که ضخامت بیشتری دارد، PN16 برای فشارهای متوسط اقتصادی‌تر است.

سطح ماشین‌کاری Ra 3.2 میکرومتر تضمین می‌شود و گسکت‌های مناسب Spiral Wound با نوار استیل 304 و فیلر گرافیت پیشنهاد می‌شود. این فلنج با فلنج‌های رزوه‌ای (Threaded Flange)، ساکت ولد (Socket Weld) یا فلنج اسلیپون (Slip On) در سیستم‌های ترکیبی سازگار است. انتخاب جنس بر اساس PMI تست (Positive Material Identification) تأیید می‌شود تا از تطابق با نقشه‌های مهندسی مطمئن شویم.

تجربه تأمین فلنج کور استیل PN16 در پروژه‌های بزرگ ایرانی

در پروژه ارتقای پالایشگاه تهران سال 1398، بیش از 500 عدد فلنج کور استیل PN16 سایزهای 2 تا 6 اینچ شامل سایز 4 اینچ تأمین کردیم. چالش اصلی، تحمل تست هیدرواستاتیک 25 بار بدون نشتی بود که با انتخاب گرید 316L و RF Face برآورده شد. پیمانکار پس از نصب، گزارش داد که در فاز راه‌اندازی، هیچ فلنجی نیاز به تعویض نداشت و این امر زمان توقف را 15% کاهش داد. این تجربه از انبارهای اصفهان ما پشتیبانی شد و گواهی‌های Mill Test Certificate (MTC) 3.1B همراه هر محموله ارسال گردید.

نکات کلیدی پیش از سفارش فلنج کور استیل PN16 سایز 4 اینچ

• تطابق استاندارد را چک کنید: ASME B16.5 یا EN 1092، نه فقط PN16.
• گرید استیل را مشخص کنید: 304 برای عمومی، 316 برای خورنده؛ تست PMI الزامی.
• ابعاد دقیق را اندازه‌گیری کنید: OD 190mm، PCD 152mm، Bolt Hole M16.
• گسکت مناسب انتخاب کنید: RF با 1.6mm raise، غیراسبستوس.
• گواهی MTC EN10204 3.1 را درخواست کنید؛ بدون آن ریسک کیفیت بالاست.

گزینه‌های تولید سفارشی فلنج کور استیل PN16 سایز 4 اینچ

برای تولید سفارشی فلنج کور استیل PN16 سایز 4 اینچ، از فورجینگ CNC با تراش دقیق استفاده می‌کنیم. زمان تحویل استاندارد 10 تا 21 روز کاری از تاریخ تأیید سفارش و نقشه فنی است. این شامل تست‌های UT 100% و PT است و برای تغییرات جزئی مانند Face Type (RTJ یا Tongue Groove) انعطاف‌پذیر هستیم. در مقایسه با فلنج لپ جوینت (Lap Joint) یا فلنج رزوه‌ای (Threaded)، سفارشی‌سازی کور ساده‌تر و سریع‌تر است.

پاسخ به سوالات رایج درباره فلنج کور استیل PN16 سایز 4 اینچ

تفاوت فلنج کور PN16 با کلاس 300 چیست؟ PN16 معادل کلاس 150 با فشار 16 بار است، در حالی که کلاس 300 تا 40 بار تحمل دارد و ضخامت بیشتری (حدود 28mm) نیاز است. برای جزئیات فلنج کور استیل کلاس 300 ببینید.

آیا فلنج کور استیل با فلنج جوشی گلودار سازگار است؟ بله، هر دو PN16 با PCD یکسان جفت می‌شوند؛ Weld Neck برای جریان بالا و Blind برای انتها.

وزن دقیق فلنج کور استیل PN16 سایز 4 اینچ چقدر است؟ حدود 6.2 کیلوگرم برای گرید 304، بر اساس جدول ASME B16.5.

کاربرد فلنج بلایند (Blind) در صنایع چیست؟ انتهای خطوط موقت، تست فشار، یا نقاط کور در پتروشیمی و نیروگاه‌ها.

چگونه اصالت استیل را تأیید کنیم؟ با MTC 3.1B و تست شیمیایی؛ از فلنج کور استیل با گواهی معتبر استفاده کنید.

دلایل منطقی برای تأمین فلنج کور از تأمین‌کننده آنلاین

• تراش دقیق CNC و کنترل ابعادی با CMM تا تلرانس 0.05 میلی‌متر.
• گواهینامه معتبر بین‌المللی مانند ISO 9001 و API 6A برای فورجینگ.
• ضمانت اصالت کالا با MTC اورجینال و traceability کامل از میل.
• قیمت رقابتی مستقیم بدون واسطه از تولیدکنندگان آسیایی و اروپایی.
• موجودی دائم در انبارهای تهران و اصفهان برای سایزهای استاندارد.
• ارسال فوری به تمام ایران با پست و باربری، حداکثر 48 ساعت تحویل تهران.
