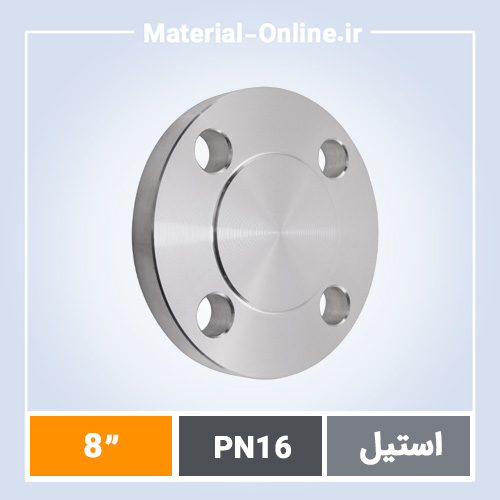

فلنج کور استیل PN16 سایز 8 اینچ

توضیحات

خرید فلنج کور استیل PN16 سایز 8 اینچ با مشخصات استاندارد صنعتی

فلنج کور استیل PN16 سایز 8 اینچ یکی از قطعات کلیدی در سیستم‌های لوله‌کشی صنعتی است که برای بستن انتهای خطوط لوله به کار می‌رود. این فلنج به عنوان Blind Flange شناخته می‌شود و در پروژه‌های نفت، گاز، پتروشیمی و آب صنعتی کاربرد دارد. ابعاد دقیق آن شامل قطر خارجی حدود ۴۹۸ میلی‌متر، ضخامت ۲۴ میلی‌متر و تعداد سوراخ‌های پیچ ۲۰ عدد با قطر ۲۲ میلی‌متر است، طبق استاندارد EN 1092-1. در تأمین این محصول، تمرکز روی جنس استیل ۳۰۴ یا ۳۱۶ با گواهی ماده MILLS است تا مقاومت در برابر خوردگی تضمین شود.

هنگام جستجو برای خرید فلنج کور استیل PN16 سایز 8 اینچ، کاربران اغلب به دنبال مشخصات فنی، سازگاری با کلاس ۱۵۰ و تفاوت با فلنج فولادی می‌گردند. این فلنج در فشار کاری ۱۶ بار و دمای تا ۱۲۰ درجه سلسیوس عملکرد ایمن دارد. تجربه تأمین نشان می‌دهد که در پروژه‌های بزرگ، انتخاب درست این قطعه از نشتی‌های پرهزینه جلوگیری می‌کند. برای مقایسه، فلنج کور استیل PN16 با انواع فلنج استیل دیگر مانند فلنج گلودار یا اسلیپオン همخوانی دارد.

مشخصات فنی کامل فلنج کور استیل PN16 سایز 8 اینچ طبق استانداردهای جهانی

فلنج کور استیل PN16 سایز 8 اینچ (DN200) از جنس استیل ضدزنگ ساخته می‌شود و سطح صاف یا زبری RAI 3.2 دارد. وزن تقریبی آن ۲۲ کیلوگرم است و طراحی آن بر اساس استاندارد DIN 2527 یا ASME B16.48 انجام می‌گیرد. سوراخ‌های پیچ M20 و فاصله مرکز به مرکز ۴۴۸ میلی‌متر است. این فلنج برای جوشکاری به لوله‌های Schedule 40 یا 80 مناسب بوده و تست هیدرواستاتیک تا ۱.۵ برابر فشار نامی را تحمل می‌کند. در مقایسه با فلنج رزوه‌ای یا Threaded Flange، این مدل بدون نیاز به رزوه، نصب ساده‌تری دارد.

ابعاد دقیق: قطر داخلی ۲۰۲ میلی‌متر، ضخامت دیسک ۲۴ میلی‌متر، و سطح تماس Raised Face با ارتفاع ۱.۶ میلی‌متر. گواهی‌های MT, UT و PMI برای کنترل کیفیت الزامی است. در پروژه‌های ایرانی، این فلنج اغلب با فلنج جوشی یا ولدنک (Weld Neck) ترکیب می‌شود تا سیستم بسته شود. برای اطلاعات بیشتر روی انواع مشابه، به صفحه خرید فلنج مراجعه کنید.

چرا مهندسان فلنج کور استیل PN16 سایز 8 اینچ را برای پروژه‌های حساس انتخاب می‌کنند

۱. مقاومت بالا در برابر فشار: PN16 معادل تقریبی کلاس ۱۵۰ است و تا ۱۶ بار فشار را بدون变形 تحمل می‌کند، ایده‌آل برای خطوط بخار و سیالات خورنده.

۲. جلوگیری از نشتی کامل: طراحی جامد بدون سوراخ مرکزی، seal ۱۰۰٪ ایجاد می‌کند و در تست‌های هیدرواستاتیک موفق است.

۳. دوام در محیط‌های خورنده: استیل ۳۰۴/۳۱۶ مقاومت به pitting و crevice corrosion دارد، مناسب صنایع شیمیایی.

۴. سازگاری با استانداردهای ASME و DIN: ابعاد دقیق با فلنج اسلیپون (Slip On) یا ساکت ولد همخوانی دارد.

۵. سهولت نگهداری: بدون نیاز به جوشکاری اضافی در انتها، فقط پیچ و مهره استاندارد.

۶. صرفه‌جویی در وزن و فضا: ضخامت بهینه ۲۴ میلی‌متر نسبت به کلاس ۳۰۰ کمتر است اما ایمنی حفظ می‌شود.

این مزایا بر اساس تجربیات میدانی در پروژه‌های پالایشگاهی تأیید شده و مهندسان را از ریسک‌های عملیاتی دور نگه می‌دارد. در مقابل، فلنج دنده‌ای یا پیچی برای فشارهای پایین‌تر مناسب‌تر است.

جنس استیل مناسب و کلاس فشار PN16 برای فلنج کور سایز 8 اینچ

جنس اصلی استیل ۳۰۴ با ترکیب شیمیایی C≤0.08%, Cr 18-20%, Ni 8-10.5% است، اما برای محیط‌های کلریدی، ۳۱۶ با Mo 2-3% ترجیح داده می‌شود. PN16 طبق EN 1092 برابر ۱۶ بار در ۱۲۰°C است و با کلاس ۱۵۰ ASME (حدود ۱۹.۶ بار در ۳۸°C) قابل مقایسه. ضخامت دیسک ۲۴ میلی‌متر تنش‌های حرارتی را کنترل می‌کند. در پروژه‌های ایرانی، این کلاس با فلنج فولادی PN16 یا فلنج کور فولادی PN16 جایگزین می‌شود، اما استیل برای بهداشت و خوردگی برتر است.

تفاوت با کلاس ۳۰۰ (PN40): ضخامت بیشتر و سوراخ‌های قوی‌تر، اما برای PN16 سایز 8 اینچ، overdesign محسوب می‌شود مگر در دماهای بالا. فلنج بلایند (Blind) در این کلاس، با فلنج لپ جوینت یا لبه‌دار (Lap Joint) ترکیب می‌شود.

تجربه تأمین فلنج کور استیل PN16 سایز 8 اینچ در پروژه‌های صنعتی بزرگ ایران

در پروژه توسعه فاز ۱۴ پارس جنوبی، بیش از ۲۰۰ عدد فلنج کور استیل PN16 سایز ۸ اینچ برای بستن شاخه‌های آزمایشی خطوط گاز تزریق تأمین شد. چالش اصلی، تحمل تست فشار ۲۴ بار بود که با جنس ۳۱۶L و تراش CNC حل شد. تأخیر اولیه به دلیل عدم تطابق ابعاد با لوله‌های موجود رخ داد، اما پس از کنترل PMI و UT، نصب بدون مشکل انجام گرفت. این تجربه نشان داد که گواهی ۳.۱ EN10204 و انبارش در شرایط خشک، کلید موفقیت است. مشابه این، در پتروشیمی بندر امام، ترکیب با فلنج گلودار استیل PN16 استفاده شد.

نکات حیاتی پیش از سفارش فلنج کور استیل PN16 سایز 8 اینچ

• تطبیق استاندارد: DIN 2527 یا ASME B16.5 را با نقشه پروژه چک کنید؛ PN16 با Face Type RF.
• گواهی مواد: MTC 3.1b با heat number الزامی برای traceability.
• کنترل ابعاد: tolerance ±1mm برای OD و bolt circle، با ابزار CMM.
• تست‌های NDT: ۱۰۰% UT برای cracks و PT برای surface defects.
• بسته‌بندی: چوبی با anti-rust oil برای حمل طولانی‌مدت.

گزینه‌های تولید سفارشی فلنج کور استیل PN16 سایز 8 اینچ بر اساس نیاز پروژه

تولید سفارشی شامل تغییرات در سطح (grooved یا RTJ)، جنس (duplex ۲۲۰۵) یا markings است. فرآیند از forging A105N معادل استیل شروع شده و با heat treatment solution annealing تمام می‌شود. زمان تحویل استاندارد ۱۰ تا ۲۱ روز کاری از تأیید سفارش، بسته به حجم و تست‌های اضافی مانند PMI. برای سایزهای خاص، با فلنج کور استیل پایه ترکیب می‌شود. این روش برای پروژه‌هایی که کلاس ۶۰۰ نیاز ندارند، اقتصادی است.

پاسخ به سوالات رایج کاربران درباره فلنج کور استیل PN16 سایز 8 اینچ

۱. تفاوت فلنج کور استیل PN16 با کلاس ۱۵۰ چقدر است؟ PN16 فشار ۱۶ بار دارد و ابعاد مشابه کلاس ۱۵۰، اما استاندارد اروپایی است. برای جزئیات، فلنج کور استیل کلاس ۱۵۰ را ببینید.

۲. جنس مناسب برای محیط اسیدی چیست؟ استیل ۳۱۶L با PREN بالای ۲۴، بهتر از ۳۰۴ عمل می‌کند.

۳. آیا فلنج کور سایز ۸ اینچ با فلنج ساکت ولد سازگار است؟ بله، bolt circle یکسان در PN16؛ جزئیات در خرید فلنج ساکت ولد.

۴. تست‌های استاندارد قبل از ارسال کدامند؟ هیدروتست ۲۴ بار، UT سطح A و سختی Vickers زیر ۱۸۰.

۵. وزن دقیق فلنج کور استیل PN16 ۸ اینچ چقدر است؟ حدود ۲۲.۵ کیلوگرم برای RF face، بسته به ضخامت.

دلایل فنی انتخاب تأمین فلنج کور استیل PN16 از متریال آنلاین

• تراش دقیق CNC و کنترل ابعادی با CMM تا tolerance ۰.۵ میلی‌متر.
• گواهینامه معتبر بین‌المللی مانند ISO 9001 و API 6A برای فلنج‌ها.
• ضمانت اصالت کالا با MTC و traceability کامل heat number.
• قیمت رقابتی مستقیم بدون واسطه از تولیدکنندگان معتبر.
• موجودی دائم در انبارهای تهران و اصفهان برای سایزهای استاندارد.
• ارسال فوری به تمام ایران با پست و باربری، حداکثر ۴۸ ساعت.
