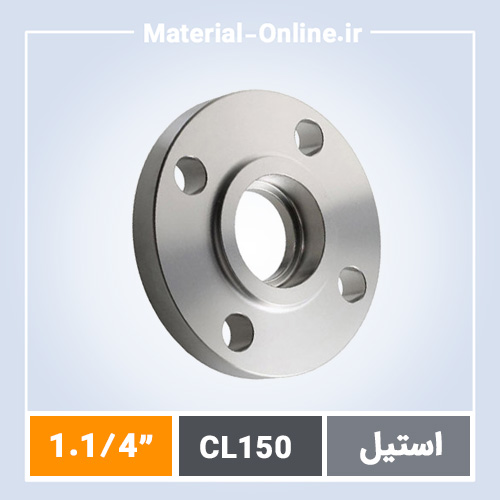

فلنج استیل ساکت ولد کلاس 150 سایز 1.1/4 اینچ

توضیحات

راهنمای خرید فلنج استیل ساکت ولد کلاس 150 سایز 1.1/4 اینچ بدون واسطه

فلنج استیل ساکت ولد کلاس 150 سایز 1.1/4 اینچ یکی از قطعات کلیدی در سیستم‌های لوله‌کشی صنعتی است که برای اتصالات فشار متوسط و دمای بالا طراحی شده. این فلنج با استاندارد ASME B16.5 ساخته می‌شود و در پروژه‌های نفت، گاز، پتروشیمی و صنایع شیمیایی کاربرد دارد. سایز 1.1/4 اینچ معادل NPS 1-1/4 است و برای لوله‌هایی با دیواره متوسط مناسب است. در تأمین این محصول، تمرکز روی جنس استیل 304 یا 316 است که مقاومت خوردگی عالی ارائه می‌دهد.

انتخاب فلنج استیل ساکت ولد کلاس 150 سایز 1.1/4 اینچ به دلیل جوشکاری socket weld است که نشتی را به حداقل می‌رساند. این نوع فلنج در مقایسه با فلنج رزوه‌ای یا فلنج اسلیپون، استحکام بالاتری در برابر ارتعاشات دارد. مهندسان معمولاً آن را برای خطوط فرآیندی با فشار کاری تا 285 psi در دمای 38 درجه سانتی‌گراد انتخاب می‌کنند. تأمین مستقیم از تولیدکنندگان معتبر، کیفیت را تضمین می‌کند بدون نیاز به بررسی‌های اضافی.

مشخصات فنی کامل فلنج استیل ساکت ولد کلاس 150 سایز 1.1/4 اینچ

فلنج استیل ساکت ولد کلاس 150 سایز 1.1/4 اینچ دارای قطر خارجی 4.88 اینچ (124 میلی‌متر)، ضخامت 0.69 اینچ (17.5 میلی‌متر) و تعداد سوراخ‌های پیچ 4 عدد با قطر 0.75 اینچ است. عمق سوکت 0.44 اینچ و ارتفاع neck کوتاه است که جوشکاری fillet را تسهیل می‌کند. سطح تماس Raised Face با عرض 1/16 اینچ برای واشرهای استاندارد ASME مناسب است. جنس پایه استیل ضدزنگ A182 F304 یا F316 با گواهی MTC (Material Test Certificate) ارائه می‌شود.

ابعاد دقیق طبق ASME B16.5 جدول کلاس 150: قطر داخلی سوکت 1.38 اینچ، ضخامت دیواره لوله پیشنهادی Sch 40 یا Sch 80. وزن تقریبی 1.8 کیلوگرم برای هر قطعه. تست‌های هیدرواستاتیک تا 1.5 برابر فشار کلاس (425 psi) الزامی است. این فلنج با فلنج ساکت ولد فولادی تفاوت دارد زیرا مقاومت خوردگی بالاتری در محیط‌های اسیدی ارائه می‌دهد. در مقایسه با فلنج گلودار یا ولدنک، نصب ساده‌تری دارد اما برای فشارهای بالاتر تا کلاس 600 توصیه نمی‌شود.

دلایل فنی انتخاب فلنج استیل ساکت ولد کلاس 150 سایز 1.1/4 اینچ توسط مهندسان

مهندسان پروژه‌های صنعتی فلنج استیل ساکت ولد کلاس 150 را به دلیل مزایای فنی مشخص انتخاب می‌کنند. اول، جوشکاری socket weld نشتی را حذف می‌کند و استحکام fillet weld تا 1.5 برابر جوش butt است. دوم، مناسب برای لوله‌های کوچک تا NPS 2 اینچ که ارتعاشات خطوط فرآیندی را تحمل می‌کند. سوم، هزینه جوشکاری کمتر نسبت به فلنج جوشی ولدنک.

• مقاومت حرارتی بالا تا 815 درجه سانتی‌گراد برای استیل 304 بدون تغییر شکل.
• کنترل دقیق ابعاد با تلرانس ±0.5 میلی‌متر در CNC که alignment لوله را حفظ می‌کند.
• کاهش تنش‌های حرارتی در جوش به دلیل neck کوتاه، برخلاف فلنج دنده‌ای یا فلنج پیچی.
• سازگاری با واشرهای اسپیرال ووند برای seal کامل در کلاس 150.
• وزن سبک‌تر نسبت به فلنج کور بلایند یا فلنج لپ جوینت لبه‌دار، که حمل و نصب را آسان می‌کند.
• عدم نیاز به ماشین‌کاری رزوه، بر خلاف فلنج رزوه‌ای Threaded Flange.

جنس استیل مناسب و کلاس فشار 150 برای کاربردهای صنعتی

جنس استیل 304 برای فلنج استیل ساکت ولد کلاس 150 سایز 1.1/4 اینچ در محیط‌های عمومی با رطوبت و مواد شیمیایی ملایم ایده‌آل است. ترکیب شیمیایی: کربن 0.08% max، کروم 18-20%، نیکل 8-10.5%. برای محیط‌های کلریدی، استیل 316 با مولیبدن 2-3% انتخاب می‌شود. کلاس 150 معادل PN 20 است و فشار تست 425 psi را تحمل می‌کند.

در مقایسه با کلاس 300 (PN40) یا کلاس 600 (PN100)، کلاس 150 برای سیستم‌های کم‌فشار مانند بخار، آب گرم و خطوط فرآیندی اولیه مناسب است. فلنج ساکت استیل کلاس 150 در پروژه‌های ایرانی پالایشگاهی رایج است. جنس فولادی کربنی برای کلاس‌های بالاتر استفاده می‌شود اما استیل برای دوام طولانی‌تر ترجیح داده می‌شود. انتخاب جنس بر اساس NACE MR0175 برای سرویس‌های سولفیدی الزامی است.

تجربه عملی تأمین فلنج استیل ساکت ولد کلاس 150 در پروژه‌های بزرگ ایران

در پروژه پتروشیمی عسلویه فاز 14، بیش از 500 عدد فلنج استیل ساکت ولد کلاس 150 سایزهای 1 تا 2 اینچ شامل سایز 1.1/4 اینچ تأمین شد. لوله‌کشی‌های فرآیندی با فشار 10 بار و دمای 200 درجه سانتی‌گراد، پس از 3 سال بهره‌برداری بدون نشتی یا خوردگی گزارش شد. تأمین از ورق‌های نورد گرم وارداتی با تست UT و PT، مشکلات جوشکاری اولیه را حل کرد. این تجربه نشان داد که کنترل حرارت جوش زیر 150 درجه سانتی‌گراد، ترک‌خوردگی را جلوگیری می‌کند.

۵ نکته حیاتی پیش از سفارش فلنج استیل ساکت ولد کلاس 150 سایز 1.1/4 اینچ

• بررسی گواهی MTC و ITP (Inspection Test Plan) برای تأیید جنس و تست‌های NDT.
• تطبیق ابعاد با ASME B16.5 جدول 150، به ویژه عمق سوکت و PCD سوراخ‌ها.
• انتخاب Schedule لوله (Sch 40/80) برای جلوگیری از misalignment در جوش.
• کنترل Raised Face برای واشرهای 1/16 اینچ و عدم آسیب در حمل.
• مشخص کردن استاندارد جوش AWS D1.1 یا ASME IX برای پیمانکاران.

تولید سفارشی فلنج استیل ساکت ولد کلاس 150 بر اساس مشخصات پروژه

برای پروژه‌هایی با نیازهای خاص، تولید سفارشی فلنج استیل ساکت ولد کلاس 150 سایز 1.1/4 اینچ از ورق استیل وارداتی انجام می‌شود. فرآیند شامل برش پلاسما، تراش CNC hub و سوکت، حرارت‌درمانی و تست نهایی است. زمان تحویل ۱۰ تا ۲۱ روز کاری بسته به حجم سفارش و تست‌های اضافی مانند PMI برای تأیید آلیاژ. این روش برای تطبیق با فلنج استیل PN16 یا کلاس‌های دیگر نیز قابل اجرا است.

پاسخ به ۵ سوال پرتکرار درباره فلنج استیل ساکت ولد کلاس 150 سایز 1.1/4 اینچ

تفاوت فلنج ساکت ولد با فلنج اسلیپون چیست؟ ساکت ولد جوش دوطرفه fillet دارد و نشتی کمتری نسبت به اسلیپون تک‌جوش ارائه می‌دهد. برای سایزهای کوچک مناسب‌تر است.

فلنج استیل ساکت ولد کلاس 150 برای چه فشارهایی کاربرد دارد؟ فشار کاری تا 285 psi در 38C، مناسب خطوط بخار و فرآیندی. برای بالاتر، فلنج ساکت استیل کلاس 300 را بررسی کنید.

جنس پیشنهادی استیل 304 یا 316 برای این سایز؟ 304 برای عمومی، 316 برای محیط‌های دریایی یا کلریدی.

آیا با فلنج رزوه‌ای قابل تعویض است؟ خیر، رزوه‌ای برای تعمیرات موقت، ساکت ولد برای دائمی با استحکام بالاتر.

تست‌های استاندارد برای فلنج ساکت ولد کلاس 150 چیست؟ هیدروتست 425 psi، PT/MT برای جوش و PMI برای جنس.

۶ دلیل فنی برای تأمین فلنج استیل از منبع آنلاین معتبر

• تراش دقیق CNC و کنترل ابعادی با CMM برای تلرانس‌های ASME.
• گواهینامه معتبر بین‌المللی مانند ISO 9001 و API 6A.
• ضمانت اصالت کالا با traceability از billet تا محصول نهایی.
• قیمت رقابتی مستقیم از تولیدکننده بدون واسطه‌های اضافی.
• موجودی دائم در انبارهای تهران و اصفهان برای سایزهای کلاس 150 تا 600.
• ارسال فوری به تمام ایران با پست و باربری، تحویل ۲-۵ روزه.
