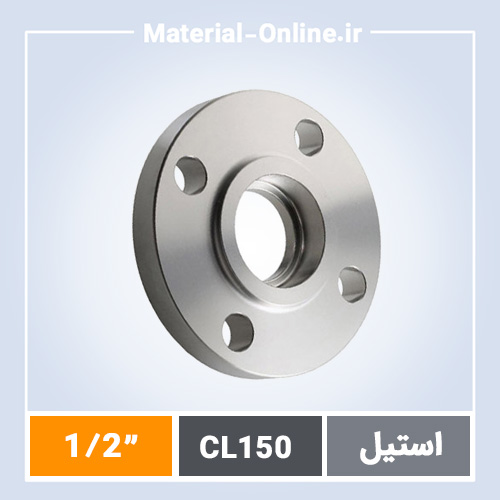

فلنج استیل ساکت ولد کلاس 150 سایز 1/2 اینچ

توضیحات

خرید فلنج استیل ساکت ولد کلاس 150 سایز 1/2 اینچ: انتخاب استاندارد برای اتصالات فشار متوسط

فلنج استیل ساکت ولد کلاس 150 سایز 1/2 اینچ یکی از پرکاربردترین اتصالات در سیستم‌های لوله‌کشی صنعتی است که بر اساس استاندارد ASME B16.5 طراحی شده. این فلنج برای جوشکاری انتهای لوله‌های کوچک با قطر اسمی 1/2 اینچ مناسب است و در پروژه‌هایی که نیاز به اتصال محکم بدون نشتی دارند، استفاده می‌شود. تأمین‌کننده‌های باتجربه می‌دانند که این سایز در صنایع شیمیایی، نفت و گاز و پتروشیمی ایران بیشترین تقاضا را دارد، زیرا وزن سبک و ابعاد دقیق آن نصب را آسان می‌کند.

در بازار ایران، جستجو برای خرید فلنج استیل ساکت ولد کلاس 150 سایز 1/2 اینچ اغلب با کلماتی مثل فلنج استیل 304، فلنج کلاس 150 یا فلنج ساکتی همراه است. این محصول از استیل ضدزنگ ساخته می‌شود تا در برابر خوردگی مقاوم باشد و در کلاس فشار 150 پوند بر اینچ مربع کار کند. مهندسان پروژه‌های صنعتی ترجیح می‌دهند از این فلنج برای خطوط با فشار کاری تا 20 بار استفاده کنند، جایی که فلنج رزوه‌ای یا فلنج دنده‌ای گزینه‌های کمتری ارائه می‌دهند.

مشخصات فنی دقیق فلنج استیل ساکت ولد کلاس 150 سایز 1/2 اینچ بر اساس ASME

فلنج استیل ساکت ولد کلاس 150 سایز 1/2 اینچ دارای قطر خارجی 3.5 اینچ (88.9 میلی‌متر)، ضخامت 0.38 اینچ (9.5 میلی‌متر) و عمق ساکت 0.25 اینچ (6.4 میلی‌متر) است. تعداد سوراخ‌های پیچ آن 4 عدد با قطر 0.62 اینچ (15.9 میلی‌متر) و فاصله مرکز به مرکز سوراخ‌ها 2.38 اینچ (60.3 میلی‌متر) می‌باشد. این ابعاد دقیقاً مطابق جدول 2-1.1 استاندارد ASME B16.5 برای کلاس 150 است و از جنس‌های استیل 304، 304L، 316 یا 316L تولید می‌شود.

سطح تماس فلنج از نوع Raised Face (RF) با ارتفاع 1/16 اینچ (1.6 میلی‌متر) است که نشتی را به حداقل می‌رساند. وزن تقریبی این فلنج حدود 0.4 کیلوگرم است، که آن را برای استفاده در خطوط کوچک ایده‌آل می‌کند. در مقایسه با فلنج ساکت استیل کلاس 150 سایزهای بزرگ‌تر، این سایز نیاز به جوشکاری TIG یا MIG دارد تا استحکام کامل حاصل شود.

دلایل فنی انتخاب فلنج استیل ساکت ولد کلاس 150 سایز 1/2 اینچ توسط طراحان صنعتی

مهندسان در پروژه‌های ایرانی این فلنج را به دلایل مشخصی انتخاب می‌کنند. اول، استحکام جوش ساکت ولد که تنش‌های حرارتی را بهتر از فلنج اسلیپون توزیع می‌کند. دوم، مقاومت بالا در برابر ارتعاش، مناسب برای پمپ‌ها و کمپرسورها. سوم، ابعاد فشرده که فضای کمتری اشغال می‌کند و در تاسیسات محدود مفید است.

• چهارم، سازگاری کامل با لوله‌های schedule 40 و 80، بدون نیاز به ماشین‌کاری اضافی.
• پنجم، عملکرد عالی در دماهای -29 تا 538 درجه سانتی‌گراد برای استیل 304، که در صنایع غذایی و دارویی رایج است.
• ششم، هزینه نصب پایین‌تر نسبت به فلنج رزوه‌ای یا فلنج پیچی، زیرا جوشکاری سریع‌تر تمام می‌شود.

جنس استیل مناسب و کلاس فشار 150: تطبیق با نیازهای پروژه‌های صنعتی

جنس اصلی فلنج استیل ساکت ولد کلاس 150 سایز 1/2 اینچ، گرید 304 است که حاوی 18% کروم و 8% نیکل است و مقاومت به خوردگی عمومی (Pitting Resistance Equivalent Number بالای 19) دارد. برای محیط‌های کلریدی، گرید 316 با 2-3% مولیبدن ترجیح داده می‌شود. کلاس 150 معادل PN20 است و فشار تست هیدرواستاتیک آن 300 psi است، که دو برابر فشار کاری است.

در مقایسه با کلاس 300 یا کلاس 600، این فلنج برای فشارهای متوسط تا 285 psi در دمای 38 درجه سانتی‌گراد مناسب است. اگر پروژه نیاز به فلنج ساکت استیل کلاس 300 داشته باشد، ضخامت بیشتر می‌شود، اما برای سایز 1/2 اینچ کلاس 150 کفایت می‌کند. استاندارد ASTM A182 برای فورجینگ این فلنج الزامی است.

تجربه تأمین فلنج استیل ساکت ولد کلاس 150 در پروژه‌های پتروشیمی جنوب ایران

در پروژه توسعه فاز 14 پارس جنوبی، بیش از 5000 عدد فلنج استیل ساکت ولد کلاس 150 سایزهای کوچک از جمله 1/2 اینچ تأمین کردیم. لوله‌کشی‌های ابزار دقیق با فشار 15 بار نیاز به اتصالات ضدخوردگی داشت و این فلنج‌ها پس از تست RT و PT بدون نقص نصب شدند. تأخیر در تأمین از خارج باعث شد تیم مهندسی به سمت تأمین داخلی با گواهی Mill Test Certificate برود، که ما با موجودی انبار اصفهان پوشش دادیم. نتیجه، راه‌اندازی بدون توقف خط در زمان تعیین‌شده بود.

نکات حیاتی پیش از سفارش فلنج استیل ساکت ولد کلاس 150 سایز 1/2 اینچ

• بررسی گواهی MTC 3.1 یا 3.2 بر اساس EN 10204 برای تأیید ترکیب شیمیایی و خواص مکانیکی.
• انتخاب سطح Face: RF برای واشرهای نرم، FF برای سطوح صاف.
• تطبیق با استاندارد پروژه: ASME B16.5 یا DIN برای کلاس 150.
• کنترل ابعاد با کاليپر: قطر bore باید دقیقاً 0.5 اینچ باشد.
• جلوگیری از مخلوط جنس: استیل 304 را از 316 جدا کنید تا در تست NDT مشکلی پیش نیاید.

گزینه‌های تولید سفارشی فلنج استیل ساکت ولد کلاس 150 سایز 1/2 اینچ

اگر ابعاد استاندارد ASME کافی نیست، تولید سفارشی با تراش CNC بر اساس نقشه پروژه انجام می‌شود. زمان تحویل 10 تا 21 روز کاری بسته به حجم سفارش و تست‌های اضافی مثل PMI یا UT است. برای سایز 1/2 اینچ، فورجینگ از بیلت استیل و حرارت‌دهی نهایی 1050 درجه سانتی‌گراد تضمین‌کننده خواص است. این روش در مقایسه با فلنج اسلیپون استیل دقت بالاتری دارد.

پاسخ به سوالات متداول درباره فلنج استیل ساکت ولد کلاس 150 سایز 1/2 اینچ

فلنج ساکت ولد کلاس 150 با فلنج ولدنک چه تفاوتی دارد؟
ساکت ولد برای لوله‌های کوچک بدون نیاز به bevel مناسب است، در حالی که فلنج گلودار (ولدنک) برای سایزهای بزرگ‌تر و انتقال تنش بهتر استفاده می‌شود.

آیا فلنج استیل ساکت ولد کلاس 150 سایز 1/2 اینچ برای خطوط گاز مناسب است؟
بله، با تست هیدرواستاتیک و واشرهای مناسب، تا فشار 20 بار در دمای اتاق کار می‌کند.

جنس رایج برای فلنج ساکتی کلاس 150 چیست؟
استیل 304L برای جوشکاری بهتر، یا 316L در محیط‌های خورنده؛ جزئیات در فلنج استیل.

نحوه جوشکاری فلنج استیل ساکت ولد کلاس 150 چگونه است؟
لوله را تا عمق ساکت فرو ببرید، gap 1.6 میلی‌متر بگذارید و با GTAW جوش بزنید.

تفاوت کلاس 150 و PN16 در فلنج ساکت چیست؟
کلاس 150 معادل PN20 است، اما PN16 ضخامت کمتری دارد؛ برای ASME از کلاس استفاده کنید.

دلایل منطقی برای تأمین فلنج استیل ساکت ولد از منبع آنلاین معتبر

• تراش دقیق CNC با تلرانس ±0.1 میلی‌متر و کنترل ابعادی 100% با CMM.
• گواهینامه معتبر بین‌المللی مثل ISO 9001 و API 6A برای فورجینگ.
• ضمانت اصالت کالا با شماره سریال و traceability کامل از مذاب تا محصول نهایی.
• قیمت رقابتی مستقیم بدون واسطه از تولیدکنندگان معتبر آسیایی و اروپایی.
• موجودی دائم در انبارهای تهران و اصفهان برای سایزهای استاندارد کلاس 150.
• ارسال فوری به تمام ایران با پست پیشتاز برای سفارشات کوچک و باربری برای عمده.
