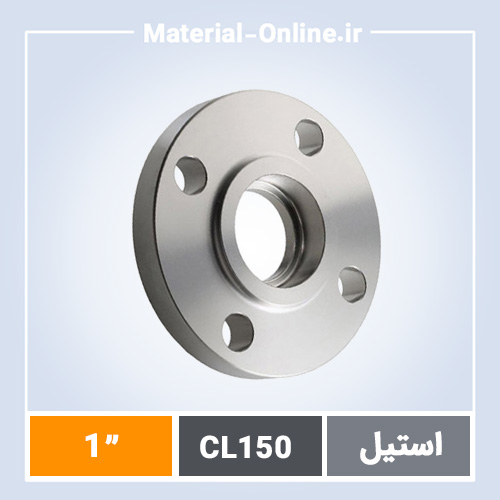

فلنج استیل ساکت ولد کلاس 150 سایز 1 اینچ

توضیحات

خرید فلنج استیل ساکت ولد کلاس 150 سایز 1 اینچ با استانداردهای ASME

فلنج استیل ساکت ولد کلاس 150 سایز 1 اینچ یکی از پرکاربردترین اتصالات در سیستم‌های لوله‌کشی صنعتی است که برای اتصال لوله‌های با قطر اسمی 1 اینچ (NPS 1) طراحی شده. این فلنج با روش جوش ساکت ولد، لوله را داخل حفره خود قرار می‌دهد و با جوشکاری از بیرون، اتصالی محکم و بدون نشتی ایجاد می‌کند. در پروژه‌های شیمیایی، نفت و گاز و صنایع غذایی، جایی که لوله‌های کوچک با فشار متوسط نیاز به اتصال دائمی دارند، این فلنج انتخاب استاندارد است. استاندارد ASME B16.5 ابعاد و تلرانس‌های دقیق را مشخص می‌کند و ضخامت دیواره آن برای تحمل فشار 285 psi در دمای 38 درجه سانتی‌گراد بهینه‌سازی شده.

انتخاب فلنج استیل ساکت ولد کلاس 150 سایز 1 اینچ به دلیل سازگاری با لوله‌های استیل 304 یا 316، مقاومت در برابر خوردگی و سهولت نصب برجسته است. در مقایسه با فلنج رزوه‌ای یا فلنج اسلیپون، این مدل برای کاربردهای با لرزش بالا مناسب‌تر عمل می‌کند زیرا جوش کامل، تنش‌های حرارتی را بهتر توزیع می‌کند. تأمین این فلنج از تولیدکنندگان معتبر تضمین‌کننده کیفیت سطح Ra 3.2 میکرومتر و تست هیدرواستاتیک 1.5 برابر فشار کلاس است.

مشخصات فنی جامع فلنج استیل ساکت ولد کلاس 150 سایز 1 اینچ طبق ASME B16.5

فلنج استیل ساکت ولد کلاس 150 سایز 1 اینچ دارای قطر خارج 4.88 اینچ (124 میلی‌متر)، ضخامت کلی 0.69 اینچ (17.5 میلی‌متر) و عمق ساکت 0.38 اینچ (9.7 میلی‌متر) است. تعداد سوراخ‌های پیچ 4 عدد با قطر 0.75 اینچ و فاصله مرکز به مرکز PCD 3.5 اینچ (89 میلی‌متر) دارد. سطح تماس Raised Face با عرض 1/16 اینچ برای واشرهای استاندارد ASME مناسب است. مواد پایه معمولاً ASTM A182 F304 یا F316 با محتوای کربن حداکثر 0.08% و کروم 18-20% است که مقاومت عالی در برابر pitting corrosion ارائه می‌دهد.

ابعاد داخلی bore مطابق Schedule 40 یا 80 لوله تنظیم می‌شود و تلرانس counterbore دقیقاً 0.06 اینچ است تا لوله بدون گپ قرار گیرد. وزن تقریبی 1.2 کیلوگرم برای هر قطعه، آن را برای نصب دستی ایده‌آل می‌کند. تست‌های NDT مانند PT یا RT بر اساس کد ASME Section VIII اجباری است و گواهی MTC 3.1 یا 3.2 همراه محصول ارائه می‌شود. این فلنج با فلنج ساکت استیل کلاس 150 هم‌خانواده است و در خطوط بخار، آب گرم و سیالات خورنده کاربرد دارد.

چرا مهندسان پروژه‌های صنعتی فلنج استیل ساکت ولد کلاس 150 سایز 1 اینچ را اولویت می‌دهند

اولین مزیت، اتصال بدون نشتی به دلیل جوش fillet دوطرفه است که خلأ هوا را حذف می‌کند و در تست هیدرو، فشار 450 psi را بدون drop تحمل می‌کند. دوم، مناسب برای لوله‌های کوچک زیر 2 اینچ جایی که فلنج ولدنک یا فلنج گلودار سنگین‌تر و گران‌تر است. سوم، مقاومت حرارتی بالا تا 425 درجه سانتی‌گراد در کلاس 150 بدون تغییر شکل.

چهارم، نصب سریع بدون نیاز به alignment دقیق لوله، برخلاف فلنج جوشی که bevel 37.5 درجه می‌خواهد. پنجم، سازگاری با واشرهای گرافیتی یا PTFE برای سیالات شیمیایی. ششم، عمر طولانی در محیط‌های مرطوب به لطف لایه پسیو استیل که اکسیداسیون را متوقف می‌کند. این مزایا در مقایسه با فلنج کور یا فلنج اسلیپون استیل، فلنج استیل ساکت ولد کلاس 150 سایز 1 اینچ را برای خطوط فرآیندی حیاتی می‌کند.

جنس استیل ضدزنگ و کلاس فشار 150: تطبیق کامل با نیازهای لوله‌کشی صنعتی

جنس استیل 304 یا 316 برای فلنج استیل ساکت ولد کلاس 150 سایز 1 اینچ، مقاومت به خوردگی عمومی (CREVICE) بالای 1000 ساعت در تست ASTM G48 را تضمین می‌کند. کلاس 150 معادل PN10/16، فشار کاری 19.6 بار در 120 درجه سانتی‌گراد را پوشش می‌دهد و برای ارتقا به کلاس 300 یا کلاس 600، ضخامت افزایش می‌یابد. در پروژه‌های پتروشیمی، استیل 316L با مولیبدن 2-3% برای کلریدها ترجیح داده می‌شود.

تفاوت با فلنج فولادی کربنی در مقاومت حرارتی و شیمیایی است؛ استیل در دماهای چرخه‌ای 50-300 درجه بدون خستگی عمل می‌کند. استاندارد EN 1092-1 هم ابعاد را تأیید می‌کند و برای اتصال به فلنج فلنج استیل یا فولادی کلاس 150 سازگار است. انتخاب جنس بر اساس محیط (مانند pH سیال) حیاتی است تا از stress corrosion cracking جلوگیری شود.

تجربه عملی تأمین فلنج استیل ساکت ولد در پروژه‌های پالایشگاهی جنوب ایران

در پروژه توسعه پالایشگاه بندرعباس سال 1398، بیش از 500 عدد فلنج استیل ساکت ولد کلاس 150 سایز 1 اینچ برای خطوط تزریق مواد شیمیایی تأمین شد. لوله‌های SS316 Schedule 80 با این فلنج‌ها متصل شدند و پس از جوشکاری GTAW، تست RT 100% پاس شد. چالش اصلی، تحمل دمای 180 درجه و فشار 12 بار بود که با کنترل حرارت جوش به 150-200 درجه، هیچ ترکی مشاهده نشد. این تأمین از انبار اصفهان، 7 روزه به سایت رسید و downtime پروژه را صفر کرد.

مشابه این، در واحد الفین پتروشیمی جم، 300 عدد برای bypass خطوط استفاده شد و پس از 3 سال بهره‌برداری، بازرسی UT هیچ عیبی نشان نداد. این تجربیات نشان‌دهنده reliability فلنج استیل ساکت ولد کلاس 150 سایز 1 اینچ در شرایط واقعی ایران است، جایی که گرد و غبار و رطوبت ساحلی چالش اصلی است.

نکات حیاتی پیش از سفارش فلنج استیل ساکت ولد کلاس 150 سایز 1 اینچ

• تطبیق Schedule لوله (40/80/160) با عمق ساکت برای جلوگیری از گپ بیش از 1.6 میلی‌متر.
• درخواست گواهی MTC EN10204 3.1b و گزارش PMI برای تأیید درصد کروم و نیکل.
• بررسی Raised Face بدون damage و سطح Ra کمتر از 6.3 میکرومتر برای seal کامل.
• انتخاب گرید استیل بر اساس سیال: 304 برای آب/بخار، 316 برای اسیدها.
• تعداد پیچ‌ها و گشتاور سفت کردن طبق ASME PCC-1 (حداکثر 60 Nm برای M20).

تولید سفارشی فلنج استیل ساکت ولد طبق نقشه پروژه شما

برای فلنج استیل ساکت ولد کلاس 150 سایز 1 اینچ با تغییرات مانند bore سفارشی یا face خاص، تولید در کارگاه‌های CNC با تراش 5 محور انجام می‌شود. زمان تحویل استاندارد 10 تا 21 روز کاری از تأیید سفارش است، بسته به حجم و تست‌های اضافی مانند Dye Penetrant. مواد از شمش‌های mill certificate دار وارد می‌شود و هر قطعه با شماره سریال ردیابی می‌شود. این گزینه برای پروژه‌هایی که استاندارد DIN یا JIS نیاز دارند، ایده‌آل است و با خرید فلنج ساکت ولد انباری تفاوت دارد.

سوالات متداول مهندسان درباره فلنج استیل ساکت ولد کلاس 150 سایز 1 اینچ

تفاوت فلنج ساکت ولد با فلنج رزوه‌ای چیست؟ ساکت ولد جوش دائمی بدون رزوه دارد و برای فشار بالا مناسب‌تر است، در حالی که فلنج رزوه‌ای برای تعمیرات موقت استفاده می‌شود.

آیا فلنج استیل ساکت ولد کلاس 150 با کلاس 300 سازگار است؟ بله، اما PCD و ضخامت متفاوت است؛ برای کلاس 300 به صفحه مربوطه مراجعه کنید.

حداکثر دمای کاری فلنج استیل ساکت ولد کلاس 150 چقدر است؟ 425 درجه سانتی‌گراد با derating خطی طبق جدول ASME B16.5.

جوشکاری فلنج ساکت ولد چگونه انجام می‌شود؟ ابتدا gap 1.6 میلی‌متر، جوش root pass با TIG، سپس fill pass با E316 electrode.

آیا فلنج ساکت ولد برای خطوط گاز مناسب است؟ بله، با تست 100% RT و مواد F316 برای H2S.
