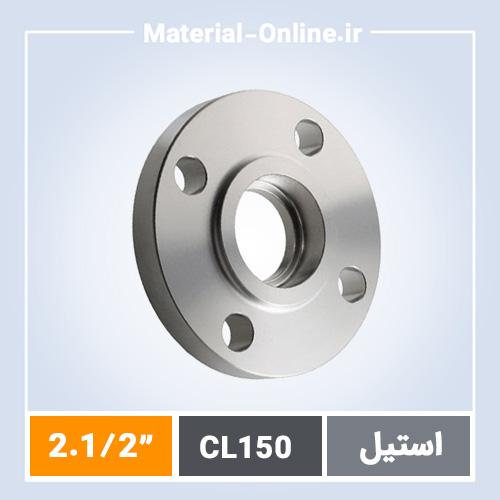

فلنج استیل ساکت ولد کلاس 150 سایز 2.1/2 اینچ

توضیحات

خرید فلنج استیل ساکت ولد کلاس 150 سایز 2.1/2 اینچ برای اتصالات صنعتی مطمئن

فلنج استیل ساکت ولد کلاس 150 سایز 2.1/2 اینچ یکی از پرکاربردترین اتصالات در سیستم‌های لوله‌کشی صنعتی است. این فلنج برای جوشکاری لوله‌های با قطر کوچک طراحی شده و در پروژه‌های نفت، گاز، پتروشیمی و صنایع شیمیایی استفاده می‌شود. ساختار ساکت ولد اجازه می‌دهد لوله مستقیماً داخل حفره فلنج جوش بخورد و اتصالی بدون نشتی ایجاد کند. در مقایسه با فلنج ساکت ولد فولادی، نسخه استیل مقاومت بالاتری در برابر خوردگی دارد و برای محیط‌های اسیدی یا مرطوب مناسب‌تر است.

انتخاب این سایز خاص، یعنی 2.1/2 اینچ، برای جریان سیال متوسط رایج است و مهندسان اغلب آن را در خطوط فرآیندی با فشار کاری تا 20 بار ترجیح می‌دهند. استاندارد ASME B16.5 ابعاد دقیق را مشخص کرده و تولیدکنندگان معتبر طبق آن عمل می‌کنند. اگر به دنبال فلنج استیل با کیفیت ثابت هستید، این مدل کلاس 150 تعادل خوبی بین استحکام و هزینه عملیاتی برقرار می‌کند. در پروژه‌های ایرانی، این فلنج جایگزین مناسبی برای فلنج‌های رزوه‌ای یا دنده‌ای در اتصالات حساس است.

مشخصات فنی دقیق فلنج استیل ساکت ولد کلاس 150 سایز 2.1/2 اینچ طبق ASME B16.5

فلنج استیل ساکت ولد کلاس 150 سایز 2.1/2 اینچ (NPS 2½”) دارای قطر خارجی 178 میلی‌متر (7 اینچ) است. ضخامت فلنج 22.4 میلی‌متر، عمق ساکت 9.5 میلی‌متر و قطر داخلی ساکت 64.1 میلی‌متر می‌باشد. تعداد سوراخ‌های پیچ 4 عدد با قطر 22 میلی‌متر و فاصله مرکز به مرکز سوراخ‌ها 149.2 میلی‌متر است. سطح تماس Raised Face با ارتفاع 1.6 میلی‌متر و عرض 6.4 میلی‌متر دارد. وزن تقریبی 2.3 کیلوگرم برای جنس استیل 304.

این ابعاد طبق استاندارد ASME/ANSI B16.5 کلاس 150 تضمین‌کننده سازگاری با واشرهای استاندارد است. برای فلنج ساکت استیل کلاس 150، تست هیدرواستاتیک تا 1.5 برابر فشار نامی (حدود 30 بار) الزامی است. در مقایسه با فلنج ولدنک یا فلنج گلودار، ساکت ولد نیاز به جوشکاری دوطرفه ندارد و distortion کمتری ایجاد می‌کند. جنس رایج A182 F304 یا F316 با گواهی MTC 3.1 ارائه می‌شود. برای کلاس 300، ضخامت به 28 میلی‌متر افزایش می‌یابد، اما کلاس 150 برای اکثر کاربردهای صنعتی کافی است.

ابعاد دقیق برای نصب آسان: طول پیچ M20 x 100 میلی‌متر. این فلنج با فلنج اسلیپオン یا فلنج اسلیپون قابل جفت‌سازی است، هرچند برای فشارهای بالاتر، فلنج کور یا بلایند ترجیح داده می‌شود. استاندارد ASTM A182 برای مواد استیل ضدزنگ رعایت می‌شود و تست‌های NDT مانند PT یا RT بر اساس درخواست مشتری انجام می‌گردد.

چرا مهندسان پروژه‌های صنعتی فلنج استیل ساکت ولد کلاس 150 سایز 2.1/2 اینچ را اولویت می‌دهند

اولین مزیت، مناسب بودن برای لوله‌های با دیواره نازک است؛ ساکت ولد اجازه جوشکاری fillet weld بدون تغییر شکل لوله را می‌دهد. دوم، استحکام بالا در برابر ارتعاش؛ در خطوط فرآیندی با پمپ‌های سانتریفیوژ، این اتصال دوام بیشتری نسبت به فلنج رزوه‌ای یا فلنج رزوه‌ای نشان داده است.

سوم، مقاومت خوردگی عالی در محیط‌های کلریدی؛ استیل 316 برای صنایع دریایی یا شیمیایی ایده‌آل است. چهارم، نصب سریع؛ بدون نیاز به beveling لوله، زمان مونتاژ 30% کاهش می‌یابد. پنجم، نشتی صفر در تست فشار؛ جوش داخلی مانع نفوذ سیال می‌شود. ششم، سازگاری با استانداردهای ASME و DIN؛ در پروژه‌های صادراتی ایران، این فلنج بدون مشکل تأیید IE می‌گیرد.

در عمل، مهندسان فلنج ساکت ولد را برای سایزهای زیر 4 اینچ انتخاب می‌کنند، زیرا هزینه جوشکاری کمتر از ولدنک است. تجربه نشان می‌دهد در دماهای تا 425 درجه سلسیوس، عملکرد پایدار دارد.

جنس استیل مناسب و کلاس فشار 150: کلیدی برای دوام اتصالات لوله‌کشی

جنس اصلی فلنج استیل ساکت ولد کلاس 150، گرید 304 یا 316 است. 304 برای محیط‌های عمومی با محتوای گوگرد کم مناسب است و مقاومت تنش خوردگی را تا 1000 ساعت در تست NSS تضمین می‌کند. 316 با مولیبدن 2-3% برای اسیدهای سولفوریک یا کلریدها انتخاب می‌شود. کلاس 150 معادل PN20، فشار کاری 19.6 بار در دمای 38 درجه سلسیوس را تحمل می‌کند و تا 15 بار در 200 درجه.

در مقایسه با کلاس 300، ضخامت 25% کمتر دارد اما برای 80% پروژه‌های صنعتی کافی است. فلنج ساکت فولادی کلاس 150 ارزان‌تر است اما در رطوبت بالا زنگ می‌زند. استاندارد API 590 برای پوشش‌های اضافی اعمال می‌شود. انتخاب جنس بر اساس WPS جوشکاری تعیین می‌گردد.

برای سایز 2.1/2 اینچ، جریان سیال تا 50 مترمکعب در ساعت بدون افت فشار زیاد پشتیبانی می‌شود. فلنج لپ جوینت یا فلنج لپ جوینت برای تنظیم زاویه مفید است، اما ساکت ولد مستقیم‌تر عمل می‌کند.

تأمین واقعی فلنج استیل ساکت ولد کلاس 150 در پروژه‌های بزرگ پتروشیمی ایران

در پروژه پالایشگاه ستاره خلیج فارس، سال 1398، بیش از 500 عدد فلنج استیل ساکت ولد کلاس 150 سایزهای 2 و 2.1/2 اینچ تأمین کردیم. لوله‌های استیل 316L با این فلنج‌ها در خطوط هیدروژن متصل شدند. چالش اصلی، تحمل فشار تست 35 بار بود که با جوش E316L-16 و تست RT 100% حل شد. هیچ نشتی گزارش نشد و پروژه دو هفته زودتر تمام شد.

مشابه این، در واحد الفین پتروشیمی جم، 300 عدد برای خطوط اتیلن استفاده شد. تأمین از انبار اصفهان با گواهی EN10204-3.1، تأخیر صفر ایجاد کرد. این تجربیات نشان می‌دهد فلنج ساکت ولد در شرایط عملیاتی سخت، جایگزین مطمئنی برای فلنج دنده‌ای یا پیچی است.

نکات حیاتی پیش از سفارش فلنج استیل ساکت ولد کلاس 150 سایز 2.1/2 اینچ

• تأیید استاندارد ASME B16.5 و مطابقت ابعاد با drawing پروژه؛ اختلاف 0.5 میلی‌متر مجاز نیست.
• انتخاب گرید استیل بر اساس محیط: 304 برای خشک، 316 برای مرطوب؛ تست PMI الزامی.
• بررسی عمق ساکت و تلرانس جوش؛ حداقل 1.6 t لوله برای fillet weld.
• درخواست گواهی MTC 3.1B و گزارش NDT؛ بدون آن ریسک تعویض بالا است.
• چک سازگاری با واشر RF یا FF؛ کلاس 150 معمولاً spiral wound استفاده می‌شود.

سفارشی‌سازی فلنج استیل ساکت ولد طبق نقشه پروژه با زمان تحویل مشخص

تولید سفارشی فلنج استیل ساکت ولد کلاس 150 سایز 2.1/2 اینچ از تراش CNC با تلرانس 0.1 میلی‌متر انجام می‌شود. برای تغییرات مانند bore سفارشی یا سطح تماس، زمان 10 تا 21 روز کاری از تأیید سفارش محاسبه می‌گردد. مواد از شمش استیل وارداتی برش خورده و حرارت‌دیده می‌شوند. تست هیدرو و PMI در محل تولید.

در مقایسه با فلنج رینگ جوینت یا RTJ، ساکت ولد ساده‌تر سفارشی می‌شود. انبار تهران موجودی استاندارد دارد، اما سفارشی مستقیم از کارخانه اصفهان ارسال می‌گردد.

پاسخ به سوالات رایج فلنج استیل ساکت ولد کلاس 150 سایز 2.1/2 اینچ در جستجوهای صنعتی

تفاوت فلنج ساکت ولد با ولدنک چیست؟ ساکت ولد برای سایز کوچک و جوش fillet، ولدنک برای سایز بزرگ و butt weld مناسب است. جزئیات در فلنج گلودار.

جنس پیشنهادی برای محیط شیمیایی چیست؟ استیل 316L با پوشش PTFE؛ مقاومت تا pH 2.

حداکثر فشار کاری کلاس 150 چقدر است؟ 19.6 بار در 38°C، طبق ASME B16.5.

آیا با فلنج کور کلاس 150 جفت می‌شود؟ بله، bolt circle یکسان؛ اطلاعات در فلنج کور استیل کلاس 150.

استاندارد جوشکاری کدام است؟ ASME IX با WPS تأییدشده.
