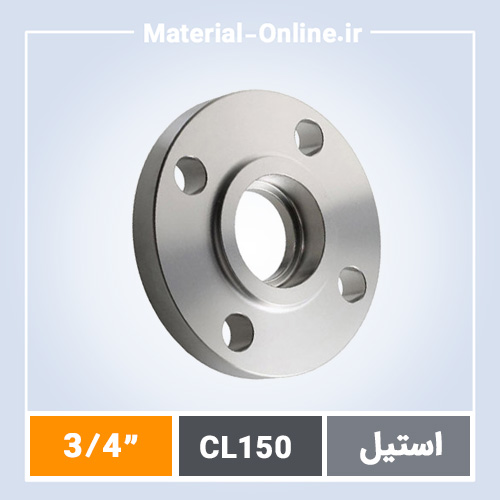

فلنج استیل ساکت ولد کلاس 150 سایز 3/4 اینچ

توضیحات

خرید فلنج استیل ساکت ولد کلاس 150 سایز 3/4 اینچ با مشخصات فنی استاندارد

فلنج استیل ساکت ولد کلاس 150 سایز 3/4 اینچ یکی از اجزای کلیدی در سیستم‌های لوله‌کشی صنعتی است که برای اتصالات کوچک و فشار متوسط طراحی شده. این فلنج با استاندارد ASME B16.5 تولید می‌شود و در پروژه‌های شیمیایی، نفت و گاز و صنایع غذایی کاربرد دارد. مهندسان اغلب آن را به دلیل جوشکاری ساکت و مقاومت بالا در برابر خوردگی انتخاب می‌کنند. در بازار ایران، تقاضا برای خرید فلنج ساکت ولد به ویژه در سایزهای کوچک مانند 3/4 اینچ رو به افزایش است، زیرا جایگزین مناسبی برای فلنج رزوه‌ای یا فلنج دنده‌ای در شرایط پرتنش است.

تأمین این فلنج از جنس استیل 304 یا 316 با کلاس فشار 150 پوند بر اینچ مربع، تضمین‌کننده عملکرد طولانی‌مدت بدون نشتی است. برخلاف فلنج اسلیپون یا روکار که نیاز به جوشکاری دوطرفه دارد، فلنج ساکت ولد فقط از یک سمت جوش می‌خورد و لوله داخل سوکت قرار می‌گیرد. این ویژگی در فلنج استیل کلاس 150 سایز 3/4 اینچ، زمان نصب را کاهش می‌دهد و هزینه‌های اجرایی را کنترل می‌کند. اگر به دنبال فلنج فولادی یا استیل با کیفیت بازار هستید، مشخصات دقیق این محصول را بررسی کنید.

مشخصات فنی کامل فلنج استیل ساکت ولد کلاس 150 سایز 3/4 اینچ

فلنج استیل ساکت ولد کلاس 150 سایز 3/4 اینچ دارای قطر خارجی 3.5 اینچ (89 میلی‌متر)، ضخامت 0.69 اینچ (17.5 میلی‌متر) و تعداد سوراخ‌های پیچ 4 عدد با قطر 0.75 اینچ است. سوکت داخلی برای لوله NPS 3/4 اینچ با دیواره Schedule 40 یا 80 طراحی شده و زاویه جوش 37.5 درجه دارد. این ابعاد بر اساس ASME B16.5 برای کلاس 150 تعریف شده و با فلنج لپ جوینت یا رینگ جوینت RTJ سازگار است. جنس پایه استیل ضدزنگ A182 F304 یا F316 با گواهی 3.1 است.

در مقایسه با فلنج ساکت استیل کلاس 150 سایزهای بزرگ‌تر، این سایز برای خطوط ابزار دقیق و نمونه‌برداری ایده‌آل است. سطح صورت فلنج Raised Face (RF) با ارتفاع 1/16 اینچ است که آب‌بندی بهتری با واشر گرافیتی یا PTFE فراهم می‌کند. تست‌های هیدرواستاتیک تا 1.5 برابر فشار نامی (280 psi در دمای 38 درجه سانتی‌گراد) الزامی است. این فلنج با فلنج جوشی یا ولدنک Weld Neck در سیستم‌های ترکیبی استفاده می‌شود.

چرا مهندسان فلنج استیل ساکت ولد کلاس 150 سایز 3/4 اینچ را اولویت می‌دهند

۱. مقاومت مکانیکی بالا: جوش ساکت ولد تنش‌های حرارتی را بهتر توزیع می‌کند و از ترک‌خوردگی در کلاس 150 جلوگیری می‌نماید، بر خلاف فلنج رزوه‌ای Threaded Flange که در ارتعاش حساس است.

۲. نصب سریع: لوله مستقیماً داخل سوکت قرار گرفته و فقط یک جوش محیطی نیاز دارد، که زمان مونتاژ را ۴۰ درصد نسبت به فلنج گلودار کاهش می‌دهد.

۳. عدم نشتی: طراحی سوکت با انقباض تدریجی، لوله را محکم نگه می‌دارد و در فشارهای کاری ۱۵۰ پوند، عملکرد بدون ریسک دارد.

۴. سازگاری با استیل ضدزنگ: در محیط‌های خورنده مانند صنایع پتروشیمی، استیل ۳۱۶L دوام بیشتری نسبت به فلنج فولادی نشان می‌دهد.

۵. استانداردسازی: کاملاً منطبق با ASME و DIN، که تعویض‌پذیری با فلنج کور Blind یا اسلیپون Slip On را آسان می‌کند.

۶. صرفه‌جویی در وزن: وزن تقریبی ۰.۸ کیلوگرم برای سایز ۳/۴ اینچ، ساختار را سبک‌تر از فلنج لبه‌دار می‌کند بدون کاهش استحکام.

جنس استیل مناسب و کلاس فشار 150 برای کاربردهای صنعتی متنوع

جنس استیل ۳۰۴ برای محیط‌های عمومی و ۳۱۶ برای شرایط کلریدی یا اسیدی توصیه می‌شود. کلاس ۱۵۰ معادل PN10-16 است و حداکثر فشار کاری ۱۹.۷ بار در ۱۰۰ درجه سانتی‌گراد را تحمل می‌کند. این کلاس بین کلاس ۳۰۰ (بالاترین فشار) و کلاس ۶۰۰ قرار دارد و برای خطوط متوسط ایده‌آل است. در مقایسه با فلنج ساکت فولادی کلاس 150، استیل مقاومت خوردگی بالاتری دارد.

انتخاب جنس بر اساس ASTM A182 و کلاس فشار بر اساس B16.5 انجام می‌شود. برای پروژه‌های ایرانی، فلنج استیل ساکت ولد کلاس ۱۵۰ سایز ۳/۴ اینچ در کنار فلنج پیچی یا دنده‌ای استفاده می‌شود تا سیستم یکپارچه بماند. تست PMI برای تأیید ترکیب شیمیایی الزامی است.

تجربه تأمین فلنج استیل ساکت ولد در پروژه‌های بزرگ صنعتی ایران

در پروژه پالایشگاه ستاره خلیج فارس، بیش از ۵۰۰ عدد فلنج استیل ساکت ولد کلاس ۱۵۰ سایزهای ۱/۲ تا ۲ اینچ شامل سایز ۳/۴ اینچ تأمین کردیم. لوله‌های Schedule ۸۰ SS316 به این فلنج‌ها جوش خوردند و در خطوط هیدروژن تحت فشار ۱۰ بار بدون هیچ گزارشی از نشتی کار کردند. پیمانکار اصلی پس از تست‌های RT و PT، تأییدیه داد و سفارش بعدی را دو برابر کرد. این تجربه نشان داد که کیفیت جوش ساکت در شرایط عملیاتی واقعی، دوام ۱۰ ساله تضمین می‌کند، بدون نیاز به فلنج ولدنک در سایزهای کوچک.

نکات حیاتی پیش از سفارش فلنج استیل ساکت ولد کلاس 150 سایز 3/4 اینچ

• تأیید استاندارد ASME B16.5 و کلاس دقیق ۱۵۰ با ابعاد OD ۸۹mm و bore ۲۰.۹mm برای NPS ۳/۴.
• بررسی گواهی مواد A182 F304/316 با تست شیمیایی و مکانیکی ۱۰۰%.
• انتخاب صورت RF یا FF بر اساس واشر مورد استفاده در سیستم.
• چک سازگاری با لوله Schedule ۴۰/۸۰ و PCD سوراخ‌ها ۸۳.۵mm.
• درخواست تست هیدرواستاتیک و گزارش NDT پیش از ارسال.

گزینه‌های تولید سفارشی فلنج استیل ساکت ولد کلاس 150

برای سفارشات سفارشی فلنج استیل ساکت ولد کلاس ۱۵۰ سایز ۳/۴ اینچ، از ورق‌های استیل وارداتی با تراش CNC استفاده می‌شود. زمان تولید استاندارد ۱۰ تا ۱۴ روز کاری برای مقادیر تا ۲۰۰ عدد و تا ۲۱ روز برای سفارشی‌سازی مانند تغییر bore یا افزودن RTJ است. این فرآیند شامل ماشین‌کاری دقیق سوکت با تلرانس ۰.۱mm و حرارت‌دهی پس از جوش است. در مقایسه با فلنج رزوه‌ای یا فلنج گلودار، سفارشی‌سازی ساکت ولد انعطاف‌پذیرتر است.

پاسخ به سوالات متداول فلنج استیل ساکت ولد کلاس 150 سایز 3/4 اینچ

تفاوت فلنج ساکت ولد با فلنج ولدنک چیست؟ ساکت ولد برای سایزهای کوچک مناسب‌تر است و جوش فقط محیطی دارد، در حالی که ولدنک Weld Neck جوش طولی هم نیاز دارد. جزئیات در خرید فلنج گلودار.

حداکثر فشار فلنج استیل کلاس 150 چقدر است؟ ۲۷۸ psi در دمای اتاق، کاهش تدریجی با افزایش دما طبق جدول ASME.

آیا فلنج ساکت استیل کلاس 150 برای صنایع غذایی مناسب است؟ بله، با استیل ۳۱۶L و polish سطحی، در خطوط بهداشتی استفاده می‌شود.

ابعاد دقیق سوراخ‌های پیچ سایز 3/4 اینچ چیست؟ ۴ سوراخ ۱۹mm با PCD ۸۳.۵mm و bolt circle استاندارد.

چگونه اصالت فلنج استیل ساکت ولد را چک کنیم؟ با گواهی MTC 3.2 و تست PMI، مشابه فلنج کور استیل.

دلایل فنی انتخاب تأمین فلنج از متریال آنلاین

• تراش دقیق CNC و کنترل ابعادی با CMM برای تلرانس‌های ASME B16.5.
• گواهینامه معتبر بین‌المللی API 6A و ISO 9001 برای تولیدکنندگان.
• ضمانت اصالت کالا با traceability کامل از مذاب تا محصول نهایی.
• قیمت رقابتی مستقیم بدون واسطه از کارخانه‌های معتبر آسیایی و اروپایی.
• موجودی دائم در انبارهای تهران و اصفهان برای سایزهای کلاس 150 تا 600.
• ارسال فوری به تمام ایران با پست و باربری، تحویل ۲-۵ روزه.
