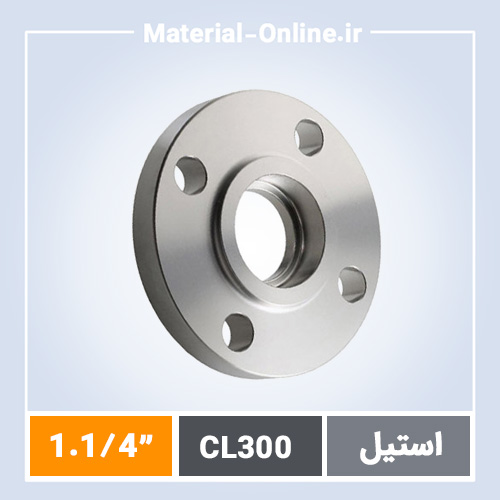

فلنج استیل ساکت ولد کلاس 300 سایز 1.1/4 اینچ

توضیحات

خرید فلنج استیل ساکت ولد کلاس 300 سایز 1.1/4 اینچ برای اتصالات صنعتی فشار بالا

فلنج استیل ساکت ولد کلاس 300 سایز 1.1/4 اینچ یکی از اتصالات کلیدی در سیستم‌های لوله‌کشی صنعتی است که برای پروژه‌های با فشار کاری متوسط تا بالا طراحی شده. این فلنج با استاندارد ASME B16.5 ساخته می‌شود و bore داخلی آن دقیقاً برای لوله NPS 1-1/4 اینچ (DN32) بهینه‌سازی شده. در تأمین پروژه‌های نفت، گاز و پتروشیمی، این سایز و کلاس فشار به دلیل تعادل بین استحکام و ابعاد جمع‌وجور، انتخاب رایجی است. مهندسان اغلب آن را با فلنج رزوه‌ای یا فلنج اسلیپون مقایسه می‌کنند، اما socket weld برای جوشکاری بدون تنش حرارتی اولویت دارد.

در بازار ایران، فلنج استیل ساکت ولد کلاس 300 سایز 1.1/4 اینچ از جنس‌های 304 یا 316 عرضه می‌شود و ضخامت آن طبق جدول کلاس 300 حدود 16.7 میلی‌متر است. این محصول برای دماهای تا ۵۰۰ درجه سلسیوس و فشار ۷۵ psi در دمای بالا مناسب است. اگر پروژه شما نیاز به اتصال لوله‌های استیل ضدزنگ با دقت بالا دارد، این فلنج جایگزین مطمئنی برای فلنج دنده‌ای یا Threaded Flange محسوب می‌شود. تأمین مستقیم از تولیدکنندگان معتبر، ریسک عدم تطابق ابعاد را حذف می‌کند.

مشخصات فنی دقیق فلنج استیل ساکت ولد کلاس 300 سایز 1.1/4 اینچ طبق ASME

فلنج استیل ساکت ولد کلاس 300 سایز 1.1/4 اینچ دارای قطر خارجی ۴.۸۸ اینچ (۱۲۴ میلی‌متر) و تعداد سوراخ پیچ ۴ عدد با قطر ۳/۴ اینچ است. عمق socket آن ۵.۶ میلی‌متر و bore داخلی ۱.۳۸ اینچ (۳۵ میلی‌متر) است که برای جوشکاری لوله schedule 40 یا 80 ایده‌آل است. سطح تماس Raised Face با ارتفاع ۱/۱۶ اینچ، آب‌بندی بهتری نسبت به flat face فراهم می‌کند. جنس پایه A182 F304 یا F316 با گواهی ۳.۱B ملزم است.

ابعاد طبق ASME B16.5: ضخامت فلنج ۱۶.۷ میلی‌متر، فاصله مرکز به مرکز سوراخ‌ها ۸۲.۶ میلی‌متر. وزن تقریبی ۱.۲ کیلوگرم برای هر قطعه. این فلنج با فلنج ساکت استیل کلاس 300 هم‌خوانی دارد و در مقایسه با کلاس 150، دیواره ضخیم‌تری برای تحمل ۷۵۰ psi در دمای اتاق ارائه می‌دهد. تست‌های هیدرواستاتیک ۱.۵ برابر فشار کلاس الزامی است.

دلایل فنی انتخاب فلنج استیل ساکت ولد کلاس 300 سایز 1.1/4 اینچ در طراحی‌های مهندسی

۱. استحکام جوش socket weld: جوشکاری از داخل و خارج، تنش‌های حرارتی را به حداقل می‌رساند و نشتی صفر در فشارهای کلاس 300 تضمین می‌کند، بر خلاف فلنج پیچی.

۲. ابعاد جمع‌وجور: برای فضاهای محدود در skidها یا compressor stations مناسب، بدون نیاز به فضای اضافی مانند فلنج گلودار یا ولدنک.

۳. مقاومت خوردگی بالا: استیل ۳۱۶ در محیط‌های کلریدی یا اسیدی، عمر بیش از ۲۰ سال در پتروشیمی.

۴. سازگاری با گسکت‌های استاندارد: Ring Type Joint یا spiral wound برای کلاس 300، بدون تغییر در طراحی.

۵. هزینه نصب پایین: جوشکاری سریع‌تر از فلنج لپ جوینت یا لبه‌دار، صرفه‌جویی ۳۰% در زمان مونتاژ.

۶. تست‌پذیری آسان: پس از جوش، radiographic test (RT) سطح ۲ برای اطمینان از یکپارچگی.

جنس استیل مناسب و کلاس فشار 300 برای کاربردهای صنعتی سنگین

فلنج استیل ساکت ولد کلاس 300 سایز 1.1/4 اینچ عمدتاً از A240 304L یا 316L ساخته می‌شود که محتوای کربن زیر ۰.۰۳% برای جوش‌پذیری عالی دارد. کلاس 300 معادل PN50 است و فشار مجاز ۷۵۰ psi در ۳۸ درجه سلسیوس تا ۵۲۵ psi در ۳۰۰ درجه. در مقایسه با کلاس 600، هزینه کمتری دارد اما برای خطوط steam یا process gas کافی است. انتخاب ۳۱۶ برای محیط‌های دریایی یا شیمیایی الزامی است.

استاندارد ASTM A182 تضمین‌کننده خواص مکانیکی مانند tensile strength ۷۵ ksi است. این فلنج با فلنج کور بلایند یا فلنج کور استیل کلاس 300 جفت می‌شود و در سیستم‌های bypass یا valve isolation کاربرد دارد. توجه به matching marks برای ترازبندی ضروری است.

تجربه تأمین فلنج استیل ساکت ولد کلاس 300 در پروژه‌های بزرگ پالایشگاهی ایران

در پروژه ارتقای پالایشگاه بندرعباس سال ۱۳۹۸، بیش از ۵۰۰ عدد فلنج استیل ساکت ولد کلاس 300 سایز 1.1/4 اینچ برای خطوط هیدروژن تأمین شد. لوله‌های schedule 80 SS316 با این فلنج‌ها جوش خورد و پس از hydrotest ۱۱۰۰ psi، هیچ نشتی مشاهده نشد. تأخیر در واردات از چین باعث شد تأمین داخلی از انبار اصفهان جایگزین شود و پروژه ۱۰ روز زودتر تکمیل گردد. این تجربه نشان داد socket weld در محیط‌های ویبره‌دار مانند compressor lines، دوام بالاتری نسبت به slip on دارد.

نکات حیاتی پیش از سفارش فلنج استیل ساکت ولد کلاس 300 سایز 1.1/4 اینچ

• تأیید bore schedule: برای pipe wall thickness ۳.۳۸ mm (sch40) یا ۴.۰۱ mm (sch80).
• گواهی MTC ۳.۲ ضروری، نه فقط ۲.۲؛ شامل PMI test برای تأیید گرید استیل.
• چک marking: ASME B16.5 Class 300، سایز 1¼، heat number حک‌شده.
• انتخاب face type: RF یا FF بر اساس گسکت پروژه؛ RF رایج‌تر است.
• تعداد دقیق با bolt circle diameter چک شود: PCD ۸۲.۶ mm.

سفارشی‌سازی فلنج استیل ساکت ولد طبق نقشه فنی پروژه‌های خاص

برای پروژه‌هایی که ابعاد استاندارد ASME کافی نیست، فلنج استیل ساکت ولد کلاس 300 سایز 1.1/4 اینچ را طبق drawing سفارشی تولید می‌کنیم. تغییرات مانند bore oversized یا counterbore برای valve stem امکان‌پذیر است. زمان تولید از تراش CNC تا تست نهایی، ۱۰ تا ۲۱ روز کاری طول می‌کشد. مواد از ورق‌های mill certificate‌دار برش و فورج می‌شود. این روش برای فلنج استیل در پروژه‌های EPC، انعطاف‌پذیری بالایی فراهم می‌کند بدون افت کیفیت.

پاسخ به سوالات متداول درباره فلنج استیل ساکت ولد کلاس 300 سایز 1.1/4 اینچ

تفاوت فلنج ساکت ولد با فلنج جوشی ولدنک چیست؟
سوکت ولد برای سایزهای کوچک تا ۲ اینچ مناسب است و جوش دوطرفه دارد، در حالی که ولدنک hub بلندتر برای انتقال تنش بهتر است. برای سایز 1.1/4، سوکت اقتصادی‌تر است.

فشار کاری مجاز کلاس 300 در دماهای مختلف چقدر است؟
طبق ASME B16.5، ۷۵۰ psi در ۱۰۰°F، ۶۵۰ psi در ۵۰۰°F. برای محاسبه دقیق، جدول appendix استفاده شود.

آیا فلنج ساکت استیل کلاس 300 با کلاس 150 سازگار است؟
خیر، PCD و ضخامت متفاوت است؛ کلاس 150 PCD ۸۸.۹ mm دارد. برای جزئیات فلنج ساکت استیل کلاس 150 را ببینید.

جنس پیشنهادی برای محیط اسیدی چیست؟
SS316L یا duplex 2205؛ ۳۰۴ برای آب و steam کافی است.

روش تست جوش socket weld استاندارد کدام است؟
RT ۱۰۰% یا PT/MT سطح ۲، پس از PWHT اگر ضخامت بیش از ۱۹ mm.

مزایای فنی تأمین فلنج استیل ساکت ولد از منبع مستقیم صنعتی

• تراش دقیق CNC با تلرانس ±۰.۱ mm و کنترل ابعادی لیزری طبق ASME.
• گواهینامه معتبر بین‌المللی EN10204 ۳.۱B و Lloyd’s approval برای مواد.
• ضمانت اصالت کالا با heat trace و traceability کامل از mill تا تحویل.
• قیمت رقابتی مستقیم بدون واسطه، بر اساس حجم پروژه.
• موجودی دائم در انبارهای تهران و اصفهان برای سایزهای کلاس 150، کلاس 300 و ۶۰۰.
• ارسال فوری به تمام ایران با پست پیشتاز یا باربری، حداکثر ۴۸ ساعت.
