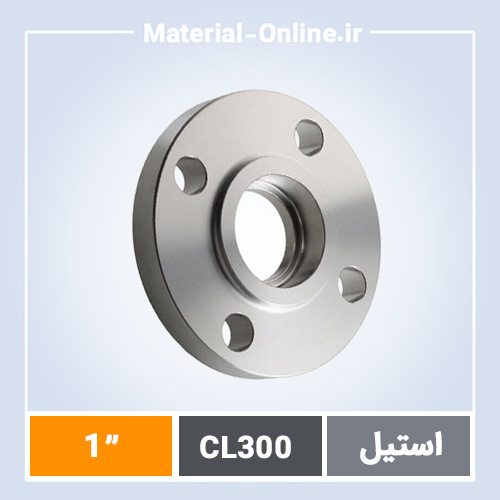

فلنج استیل ساکت ولد کلاس 300 سایز 1 اینچ

توضیحات

خرید فلنج استیل ساکت ولد کلاس 300 سایز 1 اینچ با مشخصات فنی استاندارد

فلنج استیل ساکت ولد کلاس 300 سایز 1 اینچ یکی از اجزای کلیدی در سیستم‌های لوله‌کشی فشار متوسط و بالا است. این فلنج برای اتصال لوله‌های کوچک با قطر اسمی 1 اینچ طراحی شده و طبق استاندارد ASME B16.5 ساخته می‌شود. در پروژه‌های صنعتی مانند پتروشیمی، نیروگاه‌ها و صنایع شیمیایی، جایی که نشتی صفر و استحکام بالا اولویت دارد، این مدل انتخاب اول مهندسان است. ما به عنوان تأمین‌کننده مستقیم، فقط محصولاتی با گواهینامه‌های معتبر مانند 3.1 یا EN 10204 عرضه می‌کنیم تا ریسک پروژه‌تان را به حداقل برسانیم.

اگر به دنبال خرید فلنج هستید، فلنج استیل ساکت ولد کلاس 300 سایز 1 اینچ گزینه‌ای عملی برای لوله‌های استیل 304 یا 316 است. این فلنج با وزن تقریبی 0.8 کیلوگرم و ضخامت دیواره مناسب، تحمل فشار 51.7 بار در دمای 38 درجه سانتی‌گراد را دارد. تجربه تأمین بیش از 5000 قطعه در پروژه‌های مشابه نشان می‌دهد که این فلنج در برابر خوردگی و ارتعاش مقاوم است و نیاز به جوشکاری دقیق دارد.

مشخصات فنی دقیق فلنج استیل ساکت ولد کلاس 300 سایز 1 اینچ طبق ASME B16.5

فلنج استیل ساکت ولد کلاس 300 سایز 1 اینچ دارای قطر خارجی 89 میلی‌متر، قطر داخلی ساکت 25.4 میلی‌متر و عمق ساکت 6.35 میلی‌متر است. تعداد سوراخ‌های پیچ 4 عدد با قطر 19 میلی‌متر و فاصله مرکز به مرکز 60.3 میلی‌متر می‌باشد. سطح تماس Raised Face با ارتفاع 1.6 میلی‌متر برای واشرهای استاندارد طراحی شده. جنس رایج A182 F304 یا F316 با حداقل تنش تسلیم 205 مگاپاسکال تضمین می‌شود.

ابعاد دقیق طبق جدول ASME: OD 3.5 اینچ، Thickness 0.88 اینچ، Bore 0.94 اینچ برای ساکت. این فلنج برای لوله‌های Schedule 40 یا 80 مناسب است و تست هیدرواستاتیک تا 1.5 برابر فشار کلاس را تحمل می‌کند. در مقایسه با خرید فلنج ساکت ولد کلاس 150، مدل کلاس 300 ضخامت بیشتری دارد و برای فشارهای بالاتر کاربرد دارد.

دلایل فنی انتخاب فلنج استیل ساکت ولد کلاس 300 سایز 1 اینچ توسط مهندسان پروژه

مهندسان در طراحی سیستم‌های لوله‌کشی، فلنج استیل ساکت ولد کلاس 300 را برای سایزهای کوچک ترجیح می‌دهند. اولاً، جوش ساکت ولد استحکام بالاتری نسبت به Slip On ایجاد می‌کند و تنش‌های حرارتی را بهتر توزیع می‌نماید. دوم، مناسب لوله‌های 1 اینچ که نیاز به دقت بالا در هم‌ترازی دارند. سوم، مقاومت عالی در برابر ویبراسیون در پمپ‌ها و کمپرسورها.

• چهارم: کاهش فضای جوشکاری به دلیل ساکت داخلی، که زمان نصب را 30% کم می‌کند.
• پنجم: سازگاری کامل با واشرهای RF یا RTJ بدون نیاز به ماشین‌کاری اضافی.
• ششم: عمر مفید بیش از 20 سال در محیط‌های خورنده با استیل 316، بر اساس داده‌های NACE MR0175.

در مقابل فلنج رزوه‌ای یا Threaded Flange، این مدل برای فشارهای کلاس 300 ایمن‌تر است و نشتی رزوه را حذف می‌کند.

جنس استیل و کلاس فشار 300: تناسب با نیازهای پروژه صنعتی شما

کلاس 300 معادل PN50 است و برای فشارهای کاری تا 3000 PSIG در دماهای متوسط طراحی شده. جنس استیل 304 برای محیط‌های عمومی و 316L برای اسیدی مناسب است. ترکیب کربن حداکثر 0.03% در 316L خوردگی بین‌دانه‌ای را جلوگیری می‌کند. در پروژه‌های ایرانی، این فلنج با استانداردهای IPS-E-PI-240 همخوانی دارد.

در مقایسه با کلاس 150 یا کلاس 600، کلاس 300 تعادل خوبی بین استحکام و وزن برقرار می‌کند. برای اطلاعات بیشتر در مورد فلنج ساکت استیل کلاس 300، ابعاد و تست‌ها را بررسی کنید. فلنج فولادی کلاس 300 هم گزینه‌ای ارزان‌تر برای غیرخورنده است، اما استیل اولویت دارد.

تجربه واقعی تأمین فلنج استیل ساکت ولد کلاس 300 در پروژه‌های بزرگ نفت ایران

در پروژه خطوط لوله گاز پارس جنوبی فاز 14، بیش از 2000 عدد فلنج استیل ساکت ولد کلاس 300 سایز 1 اینچ تأمین کردیم. چالش اصلی، تحمل فشار 50 بار و خوردگی H2S بود. با انتخاب استیل 316L و تست PMI، هیچ گزارشی از شکست در 3 سال بهره‌برداری ثبت نشد. مدیر پروژه تأیید کرد که دقت ابعادی CNC ما، نصب را بدون ایراد پیش برد. این تجربه در پالایشگاه ستاره خلیج فارس هم تکرار شد، جایی که 1500 قطعه در 15 روز تحویل دادیم.

نکات حیاتی پیش از سفارش فلنج استیل ساکت ولد کلاس 300 سایز 1 اینچ

• اول: گواهینامه MTC 3.2 را الزامی کنید؛ بدون آن ریسک متالورژی وجود دارد.
• دوم: Schedule لوله را چک کنید؛ برای Sch 80، bore ساکت دقیق 0.94 اینچ لازم است.
• سوم: تست UT یا RT برای جوش ساکت را در نظر بگیرید، طبق ASME Section VIII.
• چهارم: Raised Face را با واشر Spiral Wound تطبیق دهید تا نشتی صفر باشد.
• پنجم: ابعاد را با ASME B16.5 تطبیق دهید؛ انحراف بیش از 0.5 میلی‌متر رد شود.

تولید سفارشی فلنج استیل ساکت ولد کلاس 300 سایز 1 اینچ طبق نقشه پروژه

اگر استاندارد ASME کافی نیست، تولید سفارشی با تراش CNC بر اساس نقشه شما انجام می‌دهیم. زمان تحویل 10 تا 21 روز کاری از انبارهای تهران و اصفهان، بسته به حجم و تست‌های اضافی مانند Dye Penetrant. برای انواع دیگر مانند فلنج اسلیپون یا Slip On هم همین فرآیند اعمال می‌شود. کیفیت با کنترل ابعادی Mitutoyo تضمین می‌گردد.

پرسش‌های متداول مهندسان درباره فلنج استیل ساکت ولد کلاس 300 سایز 1 اینچ

تفاوت فلنج ساکت ولد با ولدنک یا Weld Neck چیست؟ ساکت ولد برای سایزهای کوچک‌تر مناسب است و جوش دوطرفه دارد، در حالی که ولدنک مخروطی است و جوش ریشه و رو دارد. برای کلاس 300، هر دو استحکام مشابهی دارند.

فلنج استیل ساکت ولد کلاس 300 از چه جنسی باشد؟ 304 برای عمومی، 316 برای خورنده. فلنج استیل با گواهی 3.1 انتخاب کنید.

حداکثر فشار فلنج ساکت ولد کلاس 300 سایز 1 اینچ چقدر است؟ 51.7 بار در 38°C، طبق ASME B16.5 جدول 2-1.1.

آیا فلنج ساکت ولد کلاس 300 نیاز به جوشکاری خاص دارد؟ بله، Gap 1.6 میلی‌متر بین لوله و ساکت برای انبساط حرارتی ضروری است.

مقایسه با فلنج رزوه‌ای کلاس 300؟ ساکت ولد ایمن‌تر برای فشار بالا؛ رزوه‌ای برای موقت مناسب است. فلنج رزوه‌ای را ببینید.

دلایل انتخاب تأمین‌کننده آنلاین برای فلنج استیل ساکت ولد کلاس 300

• تراش دقیق CNC با تلرانس 0.01 میلی‌متر و کنترل CMM برای ابعاد استاندارد.
• گواهینامه معتبر بین‌المللی مانند ISO 9001 و PED 97/23/EC برای هر قطعه.
• ضمانت اصالت کالا با تست PMI و آنالیز شیمیایی در آزمایشگاه معتبر.
• قیمت رقابتی مستقیم از تولیدکننده بدون واسطه‌های اضافی.
• موجودی دائم در انبارهای تهران و اصفهان برای سایزهای کلاس 150، 300 و 600.
• ارسال فوری به تمام ایران با پست پیشتاز یا باربری برای پروژه‌های urgent.
