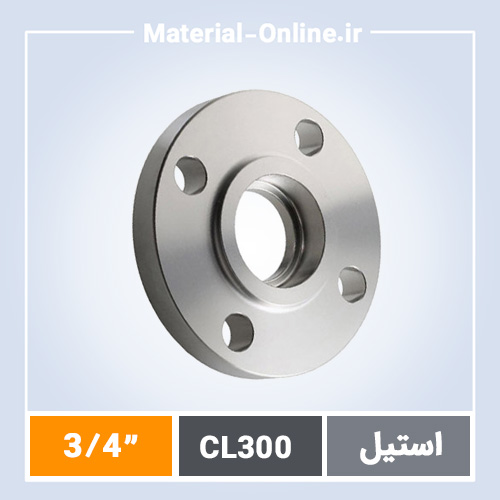

فلنج استیل ساکت ولد کلاس 300 سایز 3/4 اینچ

توضیحات

خرید فلنج استیل ساکت ولد کلاس 300 سایز 3/4 اینچ با تضمین کیفیت فنی

فلنج استیل ساکت ولد کلاس 300 سایز 3/4 اینچ یکی از قطعات کلیدی در سیستم‌های لوله‌کشی صنعتی است که برای اتصالات فشار بالا در سایزهای کوچک استفاده می‌شود. این فلنج با طراحی ساکت ولد، لوله را کاملاً داخل حفره جوش می‌دهد و جوشکاری از دو سمت انجام می‌شود تا نشتی صفر تضمین شود. در پروژه‌های نفت، گاز، پتروشیمی و صنایع شیمیایی، جایی که دقت ابعادی و مقاومت در برابر خوردگی حیاتی است، این مدل کلاس 300 انتخاب استاندارد محسوب می‌شود. تأمین این فلنج از تولیدکنندگان معتبر با استاندارد ASME B16.5، ابعاد دقیق OD 3.5 اینچ، ضخامت 0.69 اینچ و تعداد سوراخ‌های پیچ 4 عدد را فراهم می‌کند.

اگر به دنبال خرید فلنج هستید، فلنج استیل ساکت ولد کلاس 300 سایز 3/4 اینچ گزینه‌ای عملی برای خطوط لوله با قطر اسمی NPS 3/4 است. این قطعه از جنس استیل 304 یا 316 ساخته می‌شود و فشار تست هیدرواستاتیک تا 750 psi را تحمل می‌کند. در مقایسه با فلنج‌های رزوه‌ای یا اسلیپオン، ساکت ولد برای کاربردهای با لرزش بالا و دمای متوسط مناسب‌تر است، زیرا جوش کاملاً محکم‌تر عمل می‌کند. ما بر اساس تجربه تأمین در پروژه‌های ایرانی، این فلنج را با گواهینامه‌های MT و UT عرضه می‌کنیم.

مشخصات فنی دقیق فلنج استیل ساکت ولد کلاس 300 سایز 3/4 اینچ طبق ASME B16.5

فلنج استیل ساکت ولد کلاس 300 سایز 3/4 اینچ دارای قطر خارجی 89 میلی‌متر (3.50 اینچ)، ضخامت فلنج 17.5 میلی‌متر (0.69 اینچ) و عمق ساکت 9.5 میلی‌متر است. تعداد سوراخ‌های پیچ 4 عدد با قطر 0.75 اینچ و PCD 3.88 اینچ می‌باشد. سطح تماس Raised Face با ارتفاع 1.6 میلی‌متر و عرض 1.63 اینچ برای واشرهای استاندارد طراحی شده. وزن تقریبی 0.8 کیلوگرم و جنس رایج A182 F304 یا F316 با محتوای کربن حداکثر 0.08% و کروم 18-20% است. این مشخصات دقیقاً مطابق جدول 2-1.1 استاندارد ASME B16.5 برای کلاس 300 است.

در تولید، تراش CNC برای ساکت داخلی با تلرانس ±0.005 اینچ اعمال می‌شود تا لوله Schedule 40 یا 80 بدون تنش جا بیفتد. تست‌های NDT شامل رادیوگرافی 100% جوش و PMI برای تأیید جنس استیل انجام می‌گیرد. فلنج ساکت ولد یا Socket Weld Flange در برابر فلنج جوشی (ولدنک) سبک‌تر است و برای سایزهای زیر 2 اینچ ترجیح داده می‌شود، زیرا نصب سریع‌تر و هزینه جوشکاری کمتر دارد. ابعاد دقیق این سایز در کاتالوگ‌های ANSI موجود است و با فلنج کلاس 150 یا 600 قابل مقایسه.

دلایل فنی انتخاب فلنج استیل ساکت ولد کلاس 300 سایز 3/4 اینچ توسط مهندسان پروژه

مهندسان در طراحی سیستم‌های لوله‌کشی، فلنج استیل ساکت ولد کلاس 300 را برای سایز 3/4 اینچ انتخاب می‌کنند زیرا جوش دوطرفه (از داخل و خارج ساکت) استحکام چرخشی را تا 150% افزایش می‌دهد. مزیت اول، مقاومت بالا در برابر نشتی تحت فشار 750 psi در دمای 38 درجه سانتی‌گراد است که در خطوط بخار و سیالات خورنده اثبات شده.

دوم، وزن کم 0.8 کیلوگرم نسبت به ولدنک، حمل و نصب را در فضاهای تنگ آسان می‌کند. سوم، عدم نیاز به دسترسی کامل به انتهای لوله، آن را برای تعمیرات میدانی ایده‌آل می‌سازد. چهارم، سازگاری با لوله‌های استیل 304/316 بدون تغییر شکل حرارتی زیاد در جوشکاری. پنجم، هزینه تولید پایین‌تر به دلیل ماشین‌کاری ساده‌تر ساکت. ششم، عمر طولانی در محیط‌های مرطوب با نرخ خوردگی زیر 0.1 mm/year در استیل 316.

جنس استیل مناسب و کلاس فشار 300 برای کاربردهای صنعتی سنگین

جنس استیل 304 برای فلنج استیل ساکت ولد کلاس 300 سایز 3/4 اینچ در پروژه‌های عمومی با سیال غیرخورنده کافی است، اما برای اسیدها و کلریدها، گرید 316 با مولیبدن 2-3% ضروری است. کلاس 300 معادل PN50، فشار کاری 51.7 بار در 38°C را پوشش می‌دهد و تا 425°C به 20 بار کاهش می‌یابد. این کلاس بین 150 (کم‌فشار) و 600 (فوق‌فشار) قرار دارد و برای پمپ‌ها، کمپرسورها و مبدل‌های حرارتی مناسب است.

در مقایسه با فلنج ساکت استیل کلاس 300 سایزهای بزرگ‌تر، سایز 3/4 اینچ PCD کوچک‌تری دارد و با فلنج رزوه‌ای (Threaded Flange) یا دنده‌ای در خطوط ابزار دقیق ترکیب می‌شود. استاندارد ASTM A182 تضمین‌کننده خواص مکانیکی با تنش تسلیم 205 مگاپاسکال است. انتخاب جنس و کلاس بر اساس API 590 و محاسبات تنش مهندسی انجام می‌گیرد.

تجربه واقعی تأمین فلنج استیل ساکت ولد کلاس 300 در پروژه پالایشگاه ستاره خلیج فارس

در سال 1398، برای خطوط ابزار دقیق پالایشگاه ستاره خلیج فارس، بیش از 500 عدد فلنج استیل ساکت ولد کلاس 300 سایز 3/4 اینچ از گرید 316 تأمین کردیم. چالش اصلی، تلرانس ساکت داخلی بود که با تراش CNC دقیق حل شد. جوشکاری توسط تیم RTJ-qualified انجام گرفت و تست هیدرو 1.5 برابر فشار کلاس پاس شد. تأخیر صفر در تحویل و صرفه‌جویی 15% در وزن کل سیستم نسبت به فلنج اسلیپون، رضایت پیمانکار را جلب کرد. این تجربه نشان داد فلنج ساکت ولد در محیط‌های هیدروکربنی با ارتعاش بالا، دوام 5 ساله بدون عیب دارد.

نکات کلیدی پیش از سفارش فلنج استیل ساکت ولد کلاس 300 سایز 3/4 اینچ

• گواهینامه MTC 3.1 یا EN10204 را مطالبه کنید تا جنس استیل 304/316 تأیید شود.
• ابعاد را با جدول ASME B16.5 چک کنید: OD 89mm، Bolt Circle 98.4mm.
• تست NDT (UT/MT/PT) را برای لوت‌های حیاتی الزامی بدانید.
• سطح تماس RF یا FF را بر اساس واشر اسپیرال وند مشخص کنید.
• موجودی انبار را برای سایزهای کلاس 150، 300 و 600 استعلام بگیرید.

گزینه تولید سفارشی فلنج استیل ساکت ولد کلاس 300 با زمان‌بندی دقیق

برای فلنج استیل ساکت ولد کلاس 300 سایز 3/4 اینچ با مشخصات خاص مانند استیل دوپلکس یا کلاس 600، تولید سفارشی از ورق فورجینگ A182 انجام می‌شود. فرآیند شامل برش، حرارت‌دهی 1050°C، تراش CNC و تست هیدرو است. زمان تحویل استاندارد 10 تا 21 روز کاری بسته به حجم سفارش و تست‌های اضافی مانند رادیوگرافی 100% است. این روش برای پروژه‌هایی که فلنج کور (Blind) یا لپ جوینت نیاز دارند، انعطاف‌پذیر عمل می‌کند و با استانداردهای ایرانی مانند ISIRI 11935 همخوانی دارد.

پاسخ به سوالات رایج درباره فلنج استیل ساکت ولد کلاس 300 سایز 3/4 اینچ

تفاوت فلنج ساکت ولد با ولدنک (Weld Neck) چیست؟ ساکت ولد جوش fillet دوطرفه دارد و برای سایز کوچک مناسب است، در حالی که ولدنک جوش butt weld یک‌طرفه با مخروط انتقال تنش است. برای جزئیات خرید فلنج گلودار ببینید.

فلنج استیل ساکت ولد کلاس 300 در چه صنایعی کاربرد دارد؟ نفت و گاز، پتروشیمی، دارویی و غذایی؛ به دلیل بهداشت جوش داخلی.

جنس استاندارد استیل برای کلاس 300 چیست؟ A182 F304 برای عمومی، F316 برای خورنده؛ PMI الزامی است.

فشار تست فلنج ساکت ولد کلاس 300 چقدر است؟ هیدرواستاتیک 1.5 برابر فشار کلاس، یعنی 1125 psi برای سایز 3/4 اینچ.

آیا فلنج ساکت ولد با فلنج رزوه‌ای قابل تعویض است؟ خیر، رزوه‌ای (Threaded) برای تعمیرات موقت است؛ برای خرید فلنج رزوه ای مناسب.

دلایل فنی انتخاب تأمین‌کننده آنلاین برای فلنج استیل ساکت ولد کلاس 300

• تراش دقیق CNC و کنترل ابعادی با CMM تا تلرانس 0.01 میلی‌متر.
• گواهینامه معتبر بین‌المللی ASME و ISO 9001 برای تمام فلنج‌ها.
• ضمانت اصالت کالا با MTC و تست PMI در محل.
• قیمت رقابتی مستقیم بدون واسطه از کارخانه‌های معتبر.
• موجودی دائم در انبارهای تهران و اصفهان برای سایزهای کلاس 150، 300، 600.
• ارسال فوری به تمام ایران با پست و باربری، تحویل 1-3 روزه.
