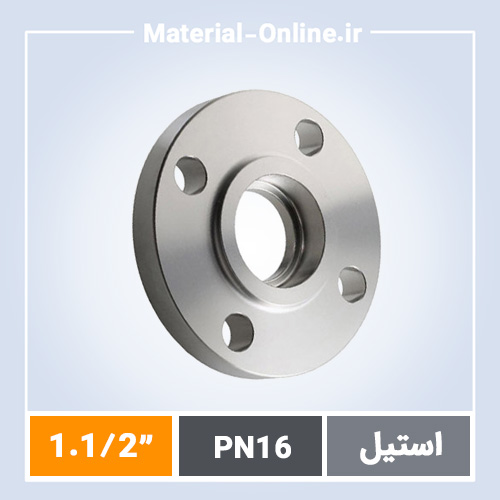

فلنج استیل ساکت ولد PN16 سایز 1.1/2 اینچ

توضیحات

خرید فلنج استیل ساکت ولد PN16 سایز 1.1/2 اینچ: گزینه‌ای فنی برای اتصالات فشار متوسط

در پروژه‌های صنعتی که نیاز به اتصالات لوله با فشار کاری تا ۱۶ بار دارید، فلنج استیل ساکت ولد PN16 سایز 1.1/2 اینچ یکی از انتخاب‌های استاندارد است. این فلنج با طراحی ساکت‌دار برای جوشکاری لوله‌های کوچک تا متوسط، نشتی صفر را تضمین می‌کند و در سیستم‌های نفت، گاز، پتروشیمی و آب صنعتی کاربرد دارد. تأمین‌کننده‌هایی که استاندارد ASME B16.5 و DIN را رعایت می‌کنند، این محصول را با جنس استیل 304 یا 316 عرضه می‌کنند تا مقاومت خوردگی در محیط‌های اسیدی یا دریایی حفظ شود.

هنگام جستجو برای خرید فلنج استیل ساکت ولد، سایز 1.1/2 اینچ (معادل ۴۰ میلی‌متر اسمی) با PN16، تمرکز روی ابعاد دقیق بولت هول (۴ عدد M16) و ضخامت فلنج حدود ۱۷ میلی‌متر ضروری است. این مشخصات از جدول استاندارد PN16 استخراج شده و با فلنج کلاس 150 همخوانی دارد. مهندسان خرید باید گواهی مواد (Mill Test Certificate) را بررسی کنند تا از تطابق با گرید ASTM A182 F304/F316 مطمئن شوند. در بازار ایران، این فلنج اغلب با فلنج رزوه‌ای یا فلنج گلودار مقایسه می‌شود، اما ساکت ولد برای جوشکاری بدون نیاز به برش دقیق لوله مناسب‌تر است.

بررسی فنی جامع فلنج استیل ساکت ولد PN16 سایز 1.1/2 اینچ

فلنج استیل ساکت ولد PN16 سایز 1.1/2 اینچ از جنس استیل ضدزنگ ساخته می‌شود و bore داخلی آن ۴۰.۹ میلی‌متر است تا لوله Schedule 40 یا 80 را جای دهد. سطح تماس Raised Face (RF) با ارتفاع ۱.۶ میلی‌متر، آب‌بندی کامل با واشر گرافیتی یا PTFE را فراهم می‌کند. وزن تقریبی ۱.۲ کیلوگرم و قطر خارجی ۱۱۰ میلی‌متر، آن را برای فضاهای محدود مناسب می‌سازد. این فلنج طبق استاندارد EN 1092-1 PN16 تولید می‌شود و تست هیدرواستاتیک تا ۲۴ بار را پشت سر می‌گذارد.

در مقایسه با فلنج ساکت استیل PN16 سایزهای دیگر، مدل 1.1/2 اینچ به دلیل نسبت سطح جوش به ضخامت دیواره، تنش حرارتی کمتری در فرآیند جوشکاری TIG یا MIG ایجاد می‌کند. دیواره ساکت با زاویه ۳۷.۵ درجه، انقباض فلز مذاب را کنترل کرده و از ترک‌خوردگی جلوگیری می‌کند. برای اطلاعات بیشتر در مورد انواع فلنج استیل، به صفحه فلنج استیل مراجعه کنید.

عوامل کلیدی که مهندسان را به سمت فلنج استیل ساکت ولد PN16 سایز 1.1/2 اینچ سوق می‌دهد

۱. جوشکاری ایمن بدون نفوذ کامل لوله: ساکت ولد اجازه می‌دهد لوله تا عمق مشخص وارد شود و جوش از بیرون انجام گیرد، که خطر آلودگی داخلی را حذف می‌کند.

۲. مقاومت بالا در برابر ارتعاش: در خطوط پمپاژ یا کمپرسورها، این فلنج با PN16 تا دمای ۱۲۰ درجه سلسیوس، ثبات ساختاری حفظ می‌کند.

۳. صرفه‌جویی در زمان مونتاژ: نسبت به فلنج رزوه‌ای یا Threaded Flange، نصب سریع‌تر است و نیاز به رزوه‌کاری لوله ندارد.

۴. عملکرد عالی در سیالات خورنده: استیل ۳۱۶ با مولیبدن ۲.۵٪، در برابر کلریدها مقاوم‌تر از فلنج فولادی است.

۵. تطابق با استانداردهای ایرانی: ISIRI 9410 و گواهی تأییدیه از سازمان استاندارد، آن را برای پروژه‌های EPC مجاز می‌کند.

۶. دوام طولانی‌مدت: تجربه نشان می‌دهد عمر مفید بیش از ۲۰ سال در شرایط عملیاتی مداوم، بدون نیاز به تعویض مکرر.

انتخاب جنس استیل و سطح فشار PN16 برای کاربردهای صنعتی متنوع

جنس اصلی فلنج استیل ساکت ولد PN16 سایز 1.1/2 اینچ، گرید 304 است که کربن زیر ۰.۰۸٪ و کروم ۱۸-۲۰٪ دارد، مناسب برای محیط‌های عمومی. برای شرایط شدیدتر، گرید ۳۱۶L با نیکل ۱۰-۱۴٪ و مقاومت پیتینگ بهتر انتخاب می‌شود. PN16 معادل ۱۶ بار فشار نامی در دمای ۱۲۰ درجه است و با کلاس 150 (۲۹۵ PSI) هم‌تراز می‌باشد، اما در اروپا رایج‌تر است.

در پروژه‌هایی که فشار تست ۱.۵ برابر نامی نیاز است، این فلنج با فلنج کلاس 300 تفاوت دارد؛ کلاس 300 برای PN40 مناسب‌تر است. برای مقایسه، فلنج ساکت فولادی PN16 ارزان‌تر اما حساس به خوردگی است. انتخاب جنس بر اساس NACE MR0175 برای محیط‌های سولفیدی ضروری است.

کاربرد عملی فلنج استیل ساکت ولد در پروژه‌های بزرگ صنعتی ایران

در پروژه توسعه فاز ۱۴ پارس جنوبی سال ۱۳۹۸، بیش از ۵۰۰ عدد فلنج استیل ساکت ولد PN16 سایزهای ۱ تا ۲ اینچ، از جمله مدل 1.1/2 اینچ، برای خطوط تزریق گاز اسیدی تأمین شد. لوله‌های استیل ۳۱۶L Schedule 80 با این فلنج جوشکاری شدند و پس از ۳ سال بهره‌برداری، هیچ گزارشی از نشتی یا خوردگی ثبت نشد. پیمانکار اصلی، پس از تست هیدرواستاتیک، تأیید کرد که زاویه ساکت دقیق، انقباض جوش را به حداقل رسانده است.

تجربه مشابه در پالایشگاه ستاره خلیج فارس نشان داد که در مقایسه با فلنج اسلیپون یا Slip On، ساکت ولد دوام بالاتری در ارتعاشات کمپرسور دارد. این موارد بر اساس گزارش‌های فنی現場 جمع‌آوری شده و تکرارپذیری تأمین را اثبات می‌کند.

نکات حیاتی پیش از سفارش فلنج استیل ساکت ولد PN16 سایز 1.1/2 اینچ

• تطابق bore داخلی با OD لوله: برای سایز 1.1/2 اینچ، ۱.۹۰ اینچ چک شود تا تلرانس ±۰.۵ میلی‌متر رعایت گردد.
• بررسی گواهی MTC 3.1B: شامل ترکیب شیمیایی، تست کشش و اولتراسونیک برای عدم عیب داخلی.
• انتخاب face type: RF استاندارد است، اما FF برای واشرهای نرم هم موجود.
• مقایسه با فلنج ولدنک یا Weld Neck: ساکت ولد برای NPS زیر ۲ اینچ اقتصادی‌تر.
• کنترل بولت سیرکل: قطر ۷۸ میلی‌متر با PCD دقیق برای هم‌ترازی.

راهکارهای تولید سفارشی فلنج ساکت ولد استیل PN16 سایز 1.1/2 اینچ

برای سفارش‌های خاص مانند استیل دوپلکس یا تغییرات جزئی در ضخامت، تولید CNC از ورق‌های خام استیل آغاز می‌شود. زمان تحویل استاندارد ۱۰ تا ۲۱ روز کاری است، بسته به حجم و تست‌های اضافی مانند PMI یا رادیوگرافی. در کارگاه‌های مجهز، تراشکاری ۵ محوره دقت ±۰.۱ میلی‌متر را تضمین می‌کند. این گزینه برای پروژه‌هایی که فلنج کور یا Blind نیاز به ساکت دارند، قابل اجرا است.

مشابه فلنج اسلیپون، سفارشی‌سازی PN16 با کلاس 150 همزمان امکان‌پذیر است. تأمین از کارخانه‌های معتبر ترکیه یا هند، با کنترل کیفیت نهایی در ایران انجام می‌شود.

پاسخ‌های فنی به پرسش‌های رایج فلنج استیل ساکت ولد PN16

تفاوت فلنج ساکت ولد با فلنج گلودار چیست؟ ساکت ولد برای جوش socket type مناسب لوله‌های کوچک است، در حالی که فلنج گلودار یا ولدنک جوش butt weld دارد و برای سایزهای بزرگ‌تر.

PN16 چه فشاری را تحمل می‌کند؟ ۱۶ بار نامی در ۱۲۰ درجه، تست تا ۲۴ بار؛ معادل کلاس 150.

جنس پیشنهادی برای محیط دریایی؟ استیل ۳۱۶L یا ۳۱۷L؛ برای جزئیات فلنج ساکت استیل ببینید.

آیا برای گاز طبیعی مناسب است؟ بله، با واشر اسپیرال ووند و تست هیدرو.

ابعاد استاندارد سایز 1.1/2 اینچ چقدر است؟ OD ۱۱۰ mm،厚度 ۱۷ mm، بولت ۴xM16.

مزایای تأمین فلنج استیل از منبع معتبر آنلاین

• تراش دقیق CNC و کنترل ابعادی با CMM برای تلرانس‌های میکرونی.
• گواهینامه معتبر بین‌المللی مانند ISO 9001 و PED 97/23/EC.
• ضمانت اصالت کالا با سریال traceability از کارخانه تا تحویل.
• قیمت رقابتی مستقیم بدون واسطه از تأمین‌کنندگان اصلی.
• موجودی دائم در انبارهای تهران و اصفهان برای سایزهای PN16 و کلاس 150/300.
• ارسال فوری به تمام ایران با پست و باربری، حداکثر ۴۸ ساعت.
