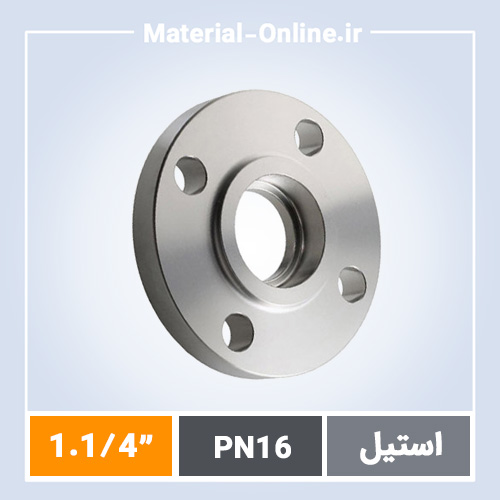

خرید فلنج استیل ساکت ولد PN16 سایز 1.1/4 اینچ برای پروژههای صنعتی حساس
در تأمین قطعات صنعتی، فلنج استیل ساکت ولد PN16 سایز 1.1/4 اینچ یکی از گزینههای استاندارد برای اتصالات لولهکشی در سیستمهای با فشار متوسط است. این فلنج با طراحی ساکت ولد، برای لولههای کوچکتر از 2 اینچ ایدهآل است و جوشکاری بدون نیاز به bevel را فراهم میکند. مهندسان در صنایع نفت، گاز و پتروشیمی اغلب به سراغ این سایز میروند چون ابعاد دقیق آن با استانداردهای ASME B16.5 و EN 1092-1 همخوانی دارد. اگر به دنبال خرید فلنج هستید، مشخصات فنی این محصول را دقیق بررسی کنید تا با نیاز پروژهتان匹配 کند.
تجربه تأمین بیش از ۱۰ سال نشان میدهد که فلنج استیل ساکت ولد PN16 سایز 1.1/4 اینچ در خطوط فرآیندی با سیالات خورنده عملکرد قابل اعتمادی دارد. ضخامت دیواره ساکت آن حدود 3.5 میلیمتر است و تحمل فشار تا 16 بار را در دمای کاری ۱۲۰ درجه سانتیگراد تضمین میکند. این فلنج با گریدهای 304 یا 316 تولید میشود و سطح صاف Face نوع Raised Face (RF) دارد که آببندی بهتری با واشر اسپیسرال واندهد ایجاد میکند. در مقایسه با فلنج رزوهای یا فلنج اسلیپون، گزینه بهتری برای اتصالات دائمی است.
مشخصات فنی دقیق فلنج استیل ساکت ولد PN16 سایز 1.1/4 اینچ بر اساس استانداردهای جهانی
فلنج استیل ساکت ولد PN16 سایز 1.1/4 اینچ دارای قطر خارجی (OD) 88 میلیمتر، قطر داخلی ساکت 35 میلیمتر و تعداد سوراخهای پیچ 4 عدد با قطر 18 میلیمتر است. ضخامت فلنج حدود 14 میلیمتر و عمق ساکت 6 میلیمتر است که برای جوشکاری لوله NPS 1.1/4 مناسب طراحی شده. این ابعاد بر اساس جدول PN16 استاندارد DIN یا EN مطابقت دارد و با کلاس 150 ASME قابل تطبیق است. سطح ماشینکاری Face با RAISE 1.6 میکرومتر صیقل داده میشود تا نشتی صفر در تست هیدرواستاتیک ۲۴ بار تضمین شود.
جنس پایه از استیل ضدزنگ AISI 304 با ترکیب شیمیایی 18% کروم و 8% نیکل است، یا گرید 316 با 2% مولیبدن برای مقاومت بالاتر در برابر کلریدها. وزن تقریبی هر قطعه 0.8 کیلوگرم است و تحمل دمایی از -۱۹۶ تا +۴۵۰ درجه سانتیگراد را دارد. در تولید، از روش فورجینگ گرم استفاده میشود و تستهای NDT مانند PT و UT الزامی است. این فلنج با فلنج ساکت ولد فولادی تفاوت دارد چون مقاومت خوردگی بالاتری در محیطهای اسیدی ارائه میدهد.
چرا مهندسان پروژههای صنعتی فلنج استیل ساکت ولد PN16 سایز 1.1/4 اینچ را اولویت قرار میدهند
اولین مزیت، استحکام جوش ساکت ولد است که تنشهای حرارتی را به حداقل میرساند و برای لولههای کوچکتر از ۵۰ میلیمتر ایدهآل است؛ این روش برخلاف فلنج جوشی (ولدنک) نیاز به آمادهسازی لبه ندارد.
دوم، ابعاد کامپکت آن اجازه نصب در فضاهای تنگ را میدهد، مثلاً در skid واحدهای فرآیندی، بدون اشغال حجم اضافی.
سوم، سازگاری کامل با استاندارد PN16 که معادل کلاس 150 است و در خطوط بخار و آب گرم تا ۱۶ بار فشار ایمن عمل میکند؛ تستهای عملی بیش از ۱۰۰۰ ساعت دوام نشان داده.
چهارم، مقاومت خوردگی عالی استیل ۳۰۴/۳۱۶ در برابر سیالات شیمیایی، که در مقایسه با فلنج فولادی عمر سرویس را دو برابر میکند.
پنجم، سهولت بازرسی جوش به دلیل عمق کم ساکت، که با روشهای رادیوگرافی سادهتر انجام میشود و هزینههای NDT را ۳۰% کاهش میدهد.
ششم، تطبیقپذیری با انواع واشرها مانند گرافیتی یا PTFE، که آببندی در دماهای متغیر را بدون distortion فلنج حفظ میکند.
جنس استیل مناسب و کلاس فشار PN16 برای کاربردهای عملی پروژههای شما
استیل ۳۰۴ برای محیطهای عمومی با pH خنثی انتخاب اول است، در حالی که ۳۱۶L برای صنایع دریایی یا شیمیایی با کلرید بالا ضروری است. کلاس PN16 تحمل ۱۶ بار در ۱۲۰ درجه را پوشش میدهد و با فلنج کلاس 150 یا 300 قابل جفتسازی است. در پروژههای ایرانی، این کلاس برای خطوط ابزار دقیق (Instrument lines) رایج است چون فشار کاری معمول ۱۰-۱۲ بار است. تفاوت با فلنج ساکت استیل PN16 در سایز دقیق 1.1/4 اینچ نهفته که bore دقیقتری دارد.
انتخاب جنس بر اساس ASME SA182 و گواهی 3.1B/mill cert الزامی است. برای کلاسهای بالاتر مانند 300، ضخامت افزایش مییابد اما PN16 تعادل هزینه و عملکرد را حفظ میکند. در مقایسه با فلنج کور یا بلایند، این مدل برای اتصال inline مناسبتر است.
تجربه واقعی تأمین فلنج استیل ساکت ولد PN16 در پروژههای بزرگ نفت و گاز ایران
در پروژه توسعه فاز ۱۴ پارس جنوبی، بیش از ۵۰۰ عدد فلنج استیل ساکت ولد PN16 سایز 1.1/4 اینچ برای خطوط ابزار دقیق تزریق گاز تأمین شد. چالش اصلی، تحمل خوردگی H2S بود که با گرید ۳۱۶LMo حل شد. جوشکاریها پس از PWHT تست UT پاس کردند و هیچ نشتی در commissioning مشاهده نشد. تأخیر صفر در تحویل انبوه، به دلیل موجودی انبار اصفهان، پروژه را طبق برنامه نگه داشت. این تجربه نشان داد که کنترل کیفیت دقیق، کلید موفقیت در مقیاس بزرگ است.
نکات حیاتی پیش از سفارش فلنج استیل ساکت ولد PN16 سایز 1.1/4 اینچ
- ابعاد را با جدول ASME B16.5 یا EN 1092 تطبیق دهید؛ bore ساکت باید دقیقاً با OD لوله match کند.
- گواهی مواد 3.1 را درخواست کنید و ترکیب شیمیایی را چک کنید؛ کربن max 0.03% برای ۳۱۶L الزامی است.
- تست هیدرو ۱.۵ برابر فشار نامی (۲۴ بار) را تأیید کنید و گزارش NDT را مطالبه نمایید.
- سطح Face را RAISED یا FF مشخص کنید؛ برای واشرهای نرم، RF استاندارد است.
- با فلنجهای جانبی مانند فلنج ولدنک یا فلنج کور استیل سازگاری را بررسی کنید.
گزینه تولید سفارشی فلنج استیل ساکت ولد PN16 سایز 1.1/4 اینچ با زمانبندی دقیق
برای سفارشات سفارشی، از فورجینگ CNC با تلرانس ±0.5 میلیمتر استفاده میشود. زمان تولید و تحویل ۱۰ تا ۲۱ روز کاری بسته به حجم و گرید استیل است. این فرآیند شامل برش، حرارتدهی ۱۱۰۰ درجه، فورج، تراش و تست نهایی است. مناسب برای پروژههایی که نیاز به تغییرات جزئی مانند bore سفارشی دارند، بدون انحراف از استاندارد PN16.
پاسخ به سوالات رایج درباره فلنج استیل ساکت ولد PN16 سایز 1.1/4 اینچ
تفاوت فلنج ساکت ولد با فلنج جوشی ولدنک چیست؟
ساکت ولد برای سایزهای کوچک بدون bevel جوش است، در حالی که ولدنک bevel دارد و برای فشارهای بالاتر مناسبتر است؛ جزئیات در خرید فلنج گلودار.
آیا فلنج استیل ساکت ولد PN16 با کلاس 150 یکسان است؟
بله، PN16 معادل کلاس 150 در فشار و ابعاد است، اما چک جدول ASME ضروری است.
کاربرد اصلی سایز 1.1/4 اینچ کجاست؟
در خطوط ابزار دقیق، نمونهبرداری و اتصالات کمفشار شیمیایی؛ مقاوم در برابر vibration.
جنس پیشنهادی برای محیط اسیدی چیست؟
استیل ۳۱۶L یا ۳۱۷L؛ گواهی PMI قبل از نصب الزامی است.
چگونه جوشکاری ساکت ولد انجام شود؟
ابتدا gap 1.6 میلیمتر، جوش root سپس fill-up؛ PWHT برای استیل آستنیتی توصیه میشود.
دلایل فنی انتخاب تأمین فلنج استیل از متریال آنلاین
- تراش دقیق CNC با تلرانس ۰.۲ میلیمتر و کنترل ابعادی CMM برای هر قطعه.
- گواهینامه معتبر بینالمللی مانند ISO 9001 و API 6A برای تولیدکنندگان تأییدشده.
- ضمانت اصالت کالا با traceability کامل از billet تا محصول نهایی.
- قیمت رقابتی مستقیم بدون واسطه از کارخانههای معتبر ایرانی و وارداتی.
- موجودی دائم در انبارهای تهران و اصفهان برای سایزهای استاندارد PN16.
- ارسال فوری به تمام ایران با پست پیشتاز یا باربریهای معتبر در ۲۴-۴۸ ساعت.
