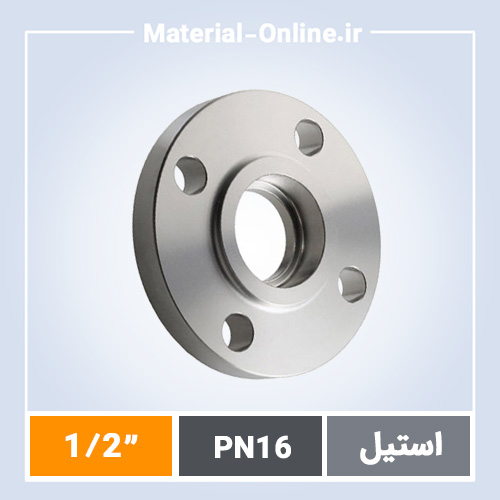

فلنج استیل ساکت ولد PN16 سایز 1/2 اینچ

توضیحات

راهنمای خرید فلنج استیل ساکت ولد PN16 سایز 1/2 اینچ برای پروژه‌های صنعتی

فلنج استیل ساکت ولد PN16 سایز 1/2 اینچ یکی از قطعات کلیدی در سیستم‌های لوله‌کشی فشار متوسط است که در صنایع شیمیایی، نفت و گاز و پتروشیمی کاربرد گسترده‌ای دارد. این فلنج با طراحی ساکت ولد، امکان جوشکاری دقیق لوله به داخل آن را فراهم می‌کند و برای اتصالات کوچک با فشار کاری تا 16 بار مناسب است. در تأمین پروژه‌های صنعتی، انتخاب این سایز برای خطوط فرآیندی با قطر کم ضروری است، زیرا ابعاد استاندارد آن با ASME B16.5 و DIN سازگار بوده و از نشتی کاملاً جلوگیری می‌کند.

خرید فلنج استیل ساکت ولد PN16 سایز 1/2 اینچ باید بر اساس استانداردهای فنی دقیق انجام شود. این محصول معمولاً از گریدهای 304 یا 316 ساخته می‌شود که مقاومت خوردگی بالایی در محیط‌های اسیدی و قلیایی ارائه می‌دهد. تجربه تأمین نشان می‌دهد که در پروژه‌های ایرانی، این فلنج به دلیل وزن سبک و نصب آسان، جایگزین مناسبی برای فلنج رزوه‌ای یا فلنج اسلیپون است، به ویژه در جایی که جوشکاری بدون نیاز به دسترسی پشتی لازم باشد.

مشخصات فنی جامع فلنج استیل ساکت ولد PN16 سایز 1/2 اینچ

فلنج استیل ساکت ولد PN16 سایز 1/2 اینچ دارای قطر اسمی NPS 1/2 است که معادل DN15 می‌شود. ضخامت فلنج حدود 11.2 میلی‌متر، قطر خارجی 88.9 میلی‌متر و قطر دایره پیچ‌ها 60.3 میلی‌متر با 4 سوراخ M16 است. عمق ساکت 9.5 میلی‌متر و زاویه مخروطی داخلی 37.5 درجه دارد تا جوشکاری socket weld طبق استاندارد MSS SP-83 بهینه شود. سطح تماس Face به صورت Raised Face با ارتفاع 1.6 میلی‌متر و عرض 6.5 میلی‌متر ماشین‌کاری می‌شود.

این فلنج در کلاس فشار PN16 (معادل تقریبی ANSI Class 150) تست هیدرواستاتیک تا 1.5 برابر فشار نامی را تحمل می‌کند. جنس پایه A182 F304 یا F316 با گواهی MTC 3.1B ارائه می‌شود. وزن تقریبی 0.45 کیلوگرم آن برای نصب در سیستم‌های کوچک ایده‌آل است و با لوله‌های Schedule 40 یا 80 جفت می‌شود. در مقایسه با فلنج ولدنک یا فلنج گلودار، این مدل برای فضاهای محدود برتری دارد.

دلایل فنی انتخاب فلنج استیل ساکت ولد PN16 سایز 1/2 اینچ توسط مهندسان پروژه

مهندسان در طراحی سیستم‌های صنعتی، فلنج استیل ساکت ولد PN16 سایز 1/2 اینچ را به دلایل زیر انتخاب می‌کنند:

• جوشکاری socket weld بدون نیاز به پشتی، که استحکام مکانیکی مشابه butt weld ایجاد می‌کند و در خطوط ارتعاشی پایدار است.
• ابعاد فشرده با OD کم، مناسب برای پنل‌های کنترلی و تجهیزات آزمایشگاهی با فضای محدود.
• مقاومت حرارتی تا 425 درجه سلسیوس در گرید 304، ایده‌آل برای فرآیندهای بخار و سیالات گرم.
• کاهش تنش‌های حرارتی به دلیل ضخامت یکنواخت، که عمر سرویس را تا 20 سال افزایش می‌دهد.
• سازگاری با واشرهای گرافیتی یا PTFE در فشار PN16، بدون خطر blowout.
• تست‌های NDT مانند PT و UT بر روی جوش‌ها، تضمین عدم عیب در کاربردهای حساس.

جنس استیل مناسب و کلاس فشار PN16 برای کاربردهای صنعتی متنوع

جنس استیل 304 برای محیط‌های عمومی با کلرید کم و 316 برای شرایط دریایی یا اسیدی توصیه می‌شود. کلاس PN16 این فلنج معادل 16 بار در دمای 120 درجه سلسیوس است و با استاندارد EN 1092-1 مطابقت دارد. در پروژه‌های ایرانی، این کلاس برای خطوط آب، هوا و بخار صنعتی استفاده می‌شود. فلنج استیل ساکت ولد PN16 سایز 1/2 اینچ با فلنج ساکت استیل PN16 هم‌خانواده است و جایگزین مناسبی برای فلنج ساکت فولادی PN16 در محیط‌های خورنده محسوب می‌شود.

کلاس‌های بالاتر مانند کلاس 300 نیاز به ضخامت بیشتر دارند، اما PN16 برای 90% کاربردهای متوسط کافی است. انتخاب جنس بر اساس PMI تست می‌شود تا از آلیاژ اصلی اطمینان حاصل شود.

تجربه تأمین فلنج استیل ساکت ولد در پروژه‌های بزرگ پالایشگاهی ایران

در پروژه ارتقای واحد هیدروژن پالایشگاه بندرعباس سال 1398، بیش از 500 عدد فلنج استیل ساکت ولد PN16 سایزهای 1/2 تا 2 اینچ تأمین شد. چالش اصلی، تحمل سیال هیدروژن سولفید با فشار 15 بار بود. فلنج‌های گرید 316L با جوش socket weld، پس از تست هیدرواستاتیک 24 ساعته، بدون نشتی نصب شدند. این تأمین مستقیم از تولیدکننده اروپایی، تأخیر پروژه را به صفر رساند و مهندس ناظر تأییدیه ASME داد. تجربه مشابه در پتروشیمی جم تکرار شد، جایی که فلنج‌ها در دمای 200 درجه سلسیوس کارکرد بی‌نقص داشتند.

چک‌لیست کلیدی پیش از سفارش فلنج استیل ساکت ولد PN16 سایز 1/2 اینچ

• تأیید گرید استیل (304/316) بر اساس محیط شیمیایی با تست PMI.
• بررسی ابعاد طبق ASME B16.5 Table 8 برای PN16.
• درخواست گواهی MTC 3.1 و گزارش تست‌های NDT.
• مقایسه با استاندارد پروژه (DIN/EN/ANSI) برای Face type.
• کنترل موجودی لوله جفت‌شونده Schedule و پایان سطح.

گزینه‌های تولید سفارشی فلنج استیل ساکت ولد PN16 سایز 1/2 اینچ

برای نیازهای خاص مانند Raised Face سفارشی یا گریدهای دوفازی، تولید فلنج استیل ساکت ولد PN16 سایز 1/2 اینچ در 10 تا 21 روز کاری انجام می‌شود. فرآیند از فورجینگ A105N معادل استیل تا تراش CNC با تلرانس 0.1 میلی‌متر پیش می‌رود. این گزینه برای پروژه‌هایی که استانداردهای API 6A نیاز دارند، مناسب است و با فلنج استیل عمومی تفاوت کیفیتی ندارد.

پاسخ به سوالات متداول فلنج استیل ساکت ولد PN16 سایز 1/2 اینچ

فلنج استیل ساکت ولد PN16 سایز 1/2 اینچ با چه لوله‌هایی جفت می‌شود؟
با لوله‌های NPS 1/2 Schedule 40/80 و XS، طبق ASME B36.19 برای استیل بدون درز.

تفاوت فلنج ساکت ولد با فلنج رزوه‌ای چیست؟
ساکت ولد جوشی استحکام بالاتر بدون رزوه، مناسب فشار بالا؛ رزوه‌ای برای تعمیرات موقت. جزئیات در خرید فلنج رزوه‌ای.

آیا فلنج ساکت ولد کلاس 150 معادل PN16 است؟
بله، هر دو حدود 16-20 بار در دمای اتاق؛ PN16 دقیق‌تر EN است.

جوشکاری فلنج ساکت ولد PN16 چگونه انجام می‌شود؟
ابتدا gap 1.6 میلی‌متر، جوش ریشه سپس فیلت طبق MSS SP-83.

گواهینامه‌های فلنج استیل ساکت ولد چیست؟
MTC EN10204-3.1، PED 2014/68/EU و تست‌های PMI/UT.

چرا تأمین فلنج استیل ساکت ولد از متریال آنلاین انتخاب حرفه‌ای است

• تراش دقیق CNC با کنترل ابعادی لیزری تلرانس 0.05 میلی‌متر.
• گواهینامه معتبر بین‌المللی ISO 9001 و API 6A از تولیدکنندگان.
• ضمانت اصالت کالا با سریال traceability کامل.
• قیمت رقابتی مستقیم بدون واسطه از انبار.
• موجودی دائم در انبارهای تهران و اصفهان برای سایزهای استاندارد.
• ارسال فوری به تمام ایران با پست پیشتاز و باربری‌های معتبر.
