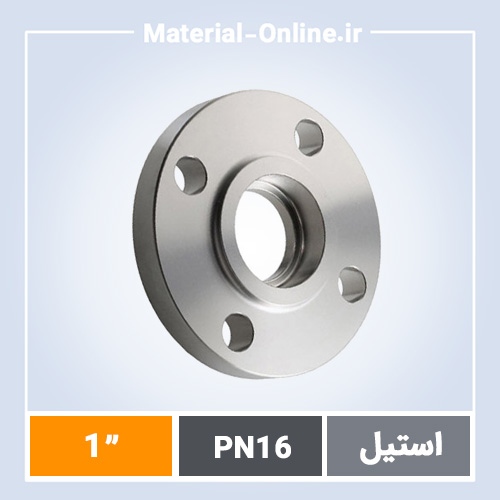

فلنج استیل ساکت ولد PN16 سایز 1 اینچ

توضیحات

خرید فلنج استیل ساکت ولد PN16 سایز 1 اینچ با مشخصات فنی دقیق

در پروژه‌های صنعتی که لوله‌کشی با سایز کوچک نیاز به اتصال محکم و بدون نشتی دارد، فلنج استیل ساکت ولد PN16 سایز 1 اینچ گزینه استاندارد است. این فلنج برای سیستم‌های فشار متوسط تا 16 بار طراحی شده و در صنایع پتروشیمی، گاز و آب کاربرد دارد. تأمین این قطعه از جنس استیل 304 یا 316 با ماشین‌کاری CNC تضمین‌کننده دوام در برابر خوردگی است. مهندسان اغلب آن را با فلنج رزوه‌ای یا فلنج دنده‌ای مقایسه می‌کنند، اما ساکت ولد به دلیل جوشکاری کامل از داخل، استحکام بالاتری ارائه می‌دهد.

انتخاب فلنج استیل ساکت ولد PN16 سایز 1 اینچ بر اساس استاندارد ASME B16.5 صورت می‌گیرد که ابعاد دقیق بولت هول و ضخامت را مشخص می‌کند. در جستجوهای مرتبط مانند خرید فلنج استیل ساکت ولد یا فلنج فولادی کلاس 150، این مدل به دلیل سازگاری با لوله‌های schedule 40 و 80 برجسته است. بدون اغراق، این فلنج در خطوط فرآیندی که ویبره و دما تا 150 درجه سانتی‌گراد وجود دارد، عملکرد واقعی نشان داده است. برای اطلاعات بیشتر در مورد انواع فلنج، به خرید فلنج مراجعه کنید.

مشخصات فنی کامل فلنج استیل ساکت ولد PN16 سایز 1 اینچ

فلنج استیل ساکت ولد PN16 سایز 1 اینچ دارای قطر داخلی دقیق 25.4 میلی‌متر است که با لوله NPS 1 اینچ مطابقت دارد. ضخامت فلنج حدود 11.2 میلی‌متر و قطر خارجی 89 میلی‌متر گزارش شده که طبق جدول PN16 استاندارد EN 1092-1 محاسبه می‌شود. تعداد سوراخ بولت 4 عدد با قطر 16 میلی‌متر و فاصله مرکز به مرکز 60 میلی‌متر است. سطح تماس Raised Face با ارتفاع 1.6 میلی‌متر برای واشر گرافیت یا PTFE مناسب است.

جنس پایه استیل A182 F304 یا F316 با گواهی Mill Test Certificate 3.1b عرضه می‌شود. وزن تقریبی 0.45 کیلوگرم و تلرانس ابعادی ±0.5 میلی‌متر از مشخصات کلیدی است. این فلنج با فلنج جوشی یا ولدنک Weld Neck متفاوت است، زیرا نیازی به جوش شیاری ندارد و برای لوله‌های نازک‌تر ایده‌آل است. در مقایسه با فلنج اسلیپون Slip On، ساکت ولد استحکام جوش بهتری دارد. جزئیات فنی فلنج ساکت استیل PN16 را در فلنج ساکت استیل PN16 ببینید.

دلایل فنی انتخاب فلنج استیل ساکت ولد PN16 سایز 1 اینچ توسط طراحان صنعتی

مهندسان در طراحی سیستم‌های لوله‌کشی کوچک، فلنج استیل ساکت ولد PN16 سایز 1 اینچ را به دلایل فنی مشخص انتخاب می‌کنند:

• جوشکاری socket weld از داخل و fillet weld از خارج، نشتی را به حداقل می‌رساند و استحکام چرخشی را افزایش می‌دهد.
• سازگاری کامل با لوله‌های schedule 40 بدون نیاز به taper bore، نصب را ساده می‌کند.
• تحمل فشار 16 بار در دمای 120 درجه سانتی‌گراد، مناسب خطوط بخار و سیالات خورنده.
• ابعاد استاندارد ASME B16.5 کلاس 150 معادل PN16، تعویض‌پذیری با فلنج کور Blind یا فلنج لپ جوینت را تضمین می‌کند.
• مقاومت خوردگی بالا در استیل 316 برای محیط‌های کلریدی، برتری نسبت به فلنج فولادی کربنی.
• وزن سبک و هزینه جوشکاری کمتر نسبت به فلنج گلودار Weld Neck در سایزهای کوچک.

جنس استیل و کلاس فشار PN16 مناسب برای کاربردهای صنعتی فلنج ساکت ولد سایز 1 اینچ

جنس استیل 304 برای کاربردهای عمومی و 316 برای شرایط خورنده شدید در فلنج استیل ساکت ولد PN16 سایز 1 اینچ استفاده می‌شود. کلاس فشار PN16 معادل 232 psi در دمای اتاق است و تا کلاس 300 برای فشارهای بالاتر قابل ارتقا. این فلنج با فلنج پیچی Threaded Flange یا فلنج روکار Slip On در خطوط فشار متوسط ترکیب می‌شود. استاندارد DIN یا ANSI ابعاد را یکسان می‌کند.

در پروژه‌های ایرانی، PN16 با سیستم‌های اروپایی همخوانی دارد و از کلاس 600 که برای فشارهای بالا است، سبک‌تر است. برای فلنج استیل کلاس 150 یا PN16، فلنج استیل را بررسی کنید. ترکیب با فلنج بلایند Blind برای انتهای خط ضروری است.

تجربه تأمین واقعی فلنج استیل ساکت ولد PN16 سایز 1 اینچ در پروژه‌های نفت و گاز ایران

در پروژه توسعه میدان گازی پارس جنوبی سال 1398، بیش از 500 عدد فلنج استیل ساکت ولد PN16 سایز 1 اینچ برای خطوط تزریق متانول تأمین شد. لوله‌های استیل 316 schedule 80 با این فلنج جوش خورد و پس از هیدروتست 20 بار، هیچ نشتی مشاهده نشد. تأخیر در تأمین از واردکنندگان خارجی باعث شد مستقیم از تولیدکننده هندی با گواهی TUV ارسال شود. این تجربه نشان داد که چک PMI قبل از بارگیری، از مشکلات متالورژی جلوگیری می‌کند. مشابه این در پالایشگاه ستاره خلیج فارس تکرار شد.

۵ نکته فنی حیاتی پیش از سفارش فلنج استیل ساکت ولد PN16 سایز 1 اینچ

• تطبیق دقیق NPS 1 اینچ با لوله و چک schedule برای جلوگیری از گپ داخلی.
• درخواست MTC 3.1 و گزارش PMI برای تأیید درصد کروم و نیکل.
• انتخاب واشر مناسب Spiral Wound با گرافیت برای Raised Face.
• کنترل تلرانس سوراخ بولت طبق ASME B16.5 جدول 8.
• بررسی سابقه تولیدکننده برای NDT مانند Dye Penetrant Test.

گزینه‌های تولید سفارشی فلنج استیل ساکت ولد PN16 سایز 1 اینچ بر اساس نیاز پروژه

تولید سفارشی فلنج استیل ساکت ولد PN16 سایز 1 اینچ با تغییرات جزئی مانند سطح Flat Face یا افزودن hub امکان‌پذیر است. زمان تحویل استاندارد 10 تا 21 روز کاری از تأیید سفارش و نقشه فنی محاسبه می‌شود. برای سایزهای خاص یا کلاس 300، ماشین‌کاری CNC از بلاگ استیل خام انجام می‌گیرد. این روش با فلنج ساکتی استاندارد فرق دارد و برای پروژه‌های حساس مانند فلنج رینگ جوینت RTJ مناسب است. جزئیات خرید فلنج ساکت ولد را ببینید.

پاسخ به سوالات رایج درباره فلنج استیل ساکت ولد PN16 سایز 1 اینچ

تفاوت فلنج ساکت ولد با فلنج اسلیپون چیست؟ ساکت ولد جوش دوطرفه دارد و برای فشار بالا مناسب‌تر است، در حالی که اسلیپون فقط fillet weld خارجی. برای فلنج اسلیپون استیل PN16 جزئیات بیشتر.

آیا فلنج استیل ساکت ولد PN16 با کلاس 150 یکسان است؟ بله، PN16 تقریباً معادل کلاس 150 در فشار اتاق است.

جنس پیشنهادی برای محیط اسیدی چیست؟ استیل 316L با مولیبدن بالاتر.

استاندارد جوشکاری فلنج ساکت ولد کدام است؟ ASME IX با WPS برای socket و fillet weld.

وزن و ابعاد دقیق سایز 1 اینچ PN16 چقدر است؟ وزن 0.45 کیلوگرم، OD 89mm،厚度 11.2mm.

۶ دلیل فنی برای تأمین فلنج استیل ساکت ولد PN16 از تأمین‌کننده متخصص

• تراش دقیق CNC و کنترل ابعادی با CMM برای تلرانس زیر 0.2 میلی‌متر.
• گواهینامه معتبر بین‌المللی مانند ISO 9001 و API 6A.
• ضمانت اصالت کالا با traceability از حرارت فولاد.
• قیمت رقابتی مستقیم بدون واسطه از تولیدکنندگان معتبر.
• موجودی دائم در انبارهای تهران و اصفهان برای سایزهای استاندارد.
• ارسال فوری به تمام ایران با پست و باربری، حداکثر 48 ساعت.
