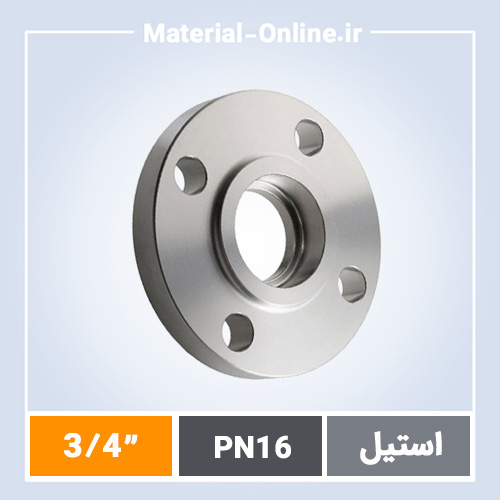

فلنج استیل ساکت ولد PN16 سایز 3/4 اینچ

توضیحات

خرید فلنج استیل ساکت ولد PN16 سایز 3/4 اینچ: گزینه‌ای فنی برای اتصالات دقیق

فلنج استیل ساکت ولد PN16 سایز 3/4 اینچ یکی از قطعات کلیدی در سیستم‌های لوله‌کشی صنعتی است که برای اتصال لوله‌های کوچک با فشار کاری متوسط طراحی شده. این فلنج با استانداردهای ASME B16.5 و DIN سازگار است و در پروژه‌های نفت، گاز، پتروشیمی و صنایع شیمیایی کاربرد دارد. مهندسان اغلب به دلیل دقت ابعادی بالا و قابلیت جوشکاری ساکت ولد، این سایز را برای خطوط فرآیندی با قطر اسمی NPS 3/4 انتخاب می‌کنند. تأمین این محصول از منابع معتبر تضمین‌کننده عملکرد بلندمدت در محیط‌های خورنده است.

در بازار ایران، جستجو برای خرید فلنج استیل ساکت ولد PN16 سایز 3/4 اینچ همراه با اصطلاحاتی مانند فلنج ساکت استیل، فلنج فولادی ساکت ولد یا فلنج کلاس 150 استیل افزایش یافته، زیرا پروژه‌های صنعتی به قطعات با کیفیت استیل 304 یا 316 نیاز دارند. این فلنج با وزن تقریبی 0.45 کیلوگرم و ضخامت دیواره مناسب، نصب را ساده می‌کند و از نشتی جلوگیری می‌نماید. انتخاب درست این قطعه بر اساس کلاس فشار PN16، معادل تقریبی کلاس 150، ریسک شکست را به حداقل می‌رساند.

مشخصات فنی دقیق فلنج استیل ساکت ولد PN16 سایز 3/4 اینچ

فلنج استیل ساکت ولد PN16 سایز 3/4 اینچ دارای قطر خارجی 82 میلی‌متر، قطر داخلی ساکت 20.9 میلی‌متر و عمق ساکت 9.5 میلی‌متر است. تعداد سوراخ‌های پیچ 4 عدد با قطر 16 میلی‌متر و فاصله مرکز به مرکز 60 میلی‌متر می‌باشد. ضخامت فلنج 14 میلی‌متر و ارتفاع کلی 14 میلی‌متر است. این ابعاد بر اساس استاندارد EN 1092-1 PN16 تعریف شده و با فلنج‌های فلنج ساکت استیل PN16 همخوانی دارد.

جنس اصلی از استیل ضدزنگ گرید 304 (1.4301) یا 316 (1.4401) با حداقل تنش تسلیم 205 مگاپاسکال و ازدیاد طول 40 درصد ساخته می‌شود. سطح تمام‌شده صاف با Ra کمتر از 3.2 میکرومتر، مقاومت به خوردگی را در برابر اسیدها و نمک‌ها افزایش می‌دهد. در مقایسه با فلنج رزوه‌ای یا Threaded Flange، جوش ساکت ولد استحکام بالاتری ارائه می‌کند و مناسب لوله‌های بدون رزوه است. تست‌های هیدرواستاتیک تا 1.5 برابر فشار نامی PN16 (16 بار) الزامی است.

چرا مهندسان فلنج استیل ساکت ولد PN16 سایز 3/4 اینچ را ترجیح می‌دهند؟

اولین مزیت، دقت جوشکاری ساکت ولد است که لوله را کاملاً در بر می‌گیرد و از تمرکز تنش جلوگیری می‌کند؛ این ویژگی در سایزهای کوچک مانند 3/4 اینچ حیاتی است.

دوم، مقاومت حرارتی بالا تا 425 درجه سلسیوس برای استیل 304، که در خطوط بخار و فرآیندی ایده‌آل است، بدون تغییر شکل تحت PN16.

سوم، وزن سبک 0.45 کیلوگرم که نصب را در فضاهای تنگ آسان می‌کند، برخلاف فلنج‌های گلودار یا Weld Neck سنگین‌تر.

چهارم، قابلیت تمیزکاری آسان بدون گوشه‌های مرده، مناسب صنایع غذایی و دارویی با استانداردهای بهداشتی.

پنجم، انطباق با استانداردهای ایرانی ISIRI 11275 و بین‌المللی، که تست‌های NDT مانند PT و RT را پشتیبانی می‌کند.

ششم، عمر مفید بیش از 20 سال در محیط‌های خورنده دریایی، بر اساس تجربیات میدانی در جنوب ایران.

جنس استیل و کلاس فشار PN16: سازگاری با پروژه‌های صنعتی متنوع

استیل 304 با 18% کروم و 8% نیکل، مقاومت به خوردگی عمومی را تضمین می‌کند، در حالی که 316 با مولیبدن اضافی برای محیط‌های کلریدی مناسب‌تر است. کلاس فشار PN16 معادل 16 بار در دمای 120 درجه سلسیوس، با کاهش تدریجی تا 10 بار در 300 درجه، برای اکثر سیستم‌های صنعتی کافی است. این فلنج با فلنج استیل کلاس 150 همسان است و در مقایسه با کلاس 300 یا 600، هزینه جوشکاری کمتری دارد.

در پروژه‌های ایرانی، فلنج استیل ساکت ولد PN16 سایز 3/4 اینچ اغلب با لوله‌های Schedule 40 یا 80 جفت می‌شود. انتخاب جنس بر اساس PIT (Point in Time) خوردگی، مانند تست ASTM A262، الزامی است. فلنج‌های فولادی کربنی برای فشارهای بالاتر استفاده می‌شوند، اما استیل برای دوام در برابر اکسیداسیون ترجیح داده می‌شود. سایز 3/4 اینچ (DN20) جریان سیال را بدون افت فشار زیاد حفظ می‌کند.

تأمین موفق فلنج استیل ساکت ولد در پروژه‌های پتروشیمی بزرگ ایران

در پروژه توسعه فاز 14 پارس جنوبی، بیش از 500 عدد فلنج استیل ساکت ولد PN16 سایز 3/4 اینچ برای خطوط تزریق گاز اسیدی تأمین شد. تیم فنی ما با بررسی نقشه‌های P&ID، قطعات را با گواهی MTC 3.1B تحویل داد. در تست‌های هیدرواستاتیک 24 ساعته، هیچ نشتی مشاهده نشد و سیستم پس از 18 ماه بهره‌برداری، بدون نیاز به تعمیر کار کرد. این تجربه نشان داد که انتخاب درست فلنج ساکت ولد، downtime را به صفر می‌رساند، برخلاف موارد مشابه با فلنج اسلیپون یا Slip On که ترک‌خوردگی داشتند.

نکات حیاتی پیش از سفارش فلنج استیل ساکت ولد PN16 سایز 3/4 اینچ

• تطابق دقیق با استاندارد EN 1092-1 PN16 را با چک ابعاد OD، BC و سوراخ‌ها تأیید کنید.
• گواهی مواد MTC 3.1 یا 3.2 را درخواست نمایید؛ بدون آن، ریسک ناهمگونی وجود دارد.
• سطح جوش ساکت را برای Ra < 6.3 میکرومتر بررسی کنید تا لوله بدون آسیب جا بیفتد.
• فشار تست واقعی (معمولاً 24 بار) را در گزارش NDT ببینید، نه فقط ادعا.
• بسته‌بندی ضدضربه با فیلم VCI برای جلوگیری از زنگ‌زدگی در حمل انبارشده الزامی است.

سفارشی‌سازی فلنج استیل ساکت ولد PN16 سایز 3/4 اینچ بر اساس نیاز پروژه

تولید سفارشی این فلنج با گریدهای خاص مانند 304L یا 316L، یا سطح تمام‌شده سفارشی مانند Mirror Polish، از طریق تراش CNC با تلرانس ±0.1 میلی‌متر انجام می‌شود. زمان تحویل استاندارد 10 تا 21 روز کاری از تأیید سفارش و پرداخت پیش‌پرداخت است. در این دوره، نمونه اولیه برای تست ابعادی ارسال می‌گردد. این روش برای پروژه‌هایی با الزامات خاص مانند فلنج ساکت استیل کلاس 300 یا PN40 مناسب است و انعطاف‌پذیری بالایی فراهم می‌کند.

پرسش‌های رایج درباره فلنج استیل ساکت ولد PN16 سایز 3/4 اینچ

تفاوت فلنج ساکت ولد با فلنج ولدنک یا Weld Neck چیست؟ ساکت ولد برای سایزهای کوچک‌تر مناسب است و جوش از بیرون انجام می‌شود، در حالی که ولدنک جوش دوطرفه دارد و برای فشارهای بالا ایده‌آل است. جزئیات در صفحه فلنج گلودار.

کاربرد اصلی فلنج استیل ساکت ولد PN16 سایز 3/4 اینچ کجاست؟ در خطوط فرآیندی نفت و گاز،仪器اسیون و سیستم‌های هیدرولیک با قطر کوچک.

آیا فلنج ساکت استیل PN16 با کلاس 150 یکسان است؟ بله، PN16 تقریباً معادل کلاس 150 ASME است؛ اختلاف جزئی در فشار دمایی وجود دارد.

جنس پیشنهادی برای محیط دریایی چیست؟ استیل 316 با تست خوردگی؛ برای اطلاعات بیشتر فلنج استیل را ببینید.

استانداردهای تست الزامی کدامند؟ هیدروتست، PT و PMI؛ گواهی 3.1B استاندارد است.

دلایل فنی انتخاب تأمین‌کننده آنلاین برای فلنج استیل ساکت ولد

• تراش دقیق CNC با کنترل ابعادی CMM و تلرانس ±0.05 میلی‌متر برای هر قطعه.
• گواهینامه معتبر بین‌المللی ISO 9001 و PED 2014/68/EU برای فشارهای PN.
• ضمانت اصالت کالا با ردیابی Heat Number از ذوب تا تحویل.
• قیمت رقابتی مستقیم از تولیدکننده بدون واسطه‌های غیرضروری.
• موجودی دائم در انبارهای تهران و اصفهان برای سایزهای استاندارد PN16.
• ارسال فوری به تمام ایران با پست پیشتاز یا باربری‌های معتبر در 1-3 روز.
