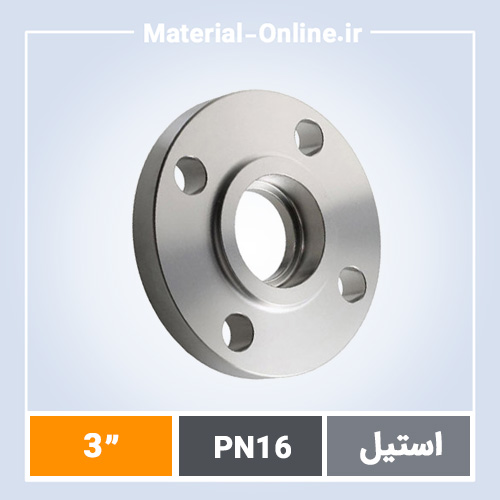

خرید فلنج استیل ساکت ولد PN16 سایز 3 اینچ با استانداردهای صنعتی معتبر
فلنج استیل ساکت ولد PN16 سایز 3 اینچ یکی از قطعات کلیدی در سیستمهای لولهکشی صنعتی است که برای اتصالات فشار متوسط تا بالا طراحی شده. این فلنج با استاندارد EN 1092-1 و ابعاد دقیق DN80 (3 اینچ) عرضه میشود و از جنس استیل ضدزنگ مانند گریدهای 304 یا 316 ساخته میشود. در پروژههای نفت، گاز، پتروشیمی و صنایع شیمیایی، مهندسان این فلنج را به دلیل جوشکاری socket weld انتخاب میکنند که اتصال محکم بدون نیاز به جوشکاری مستقیم لوله فراهم میکند.
تأمین فلنج استیل ساکت ولد PN16 سایز 3 اینچ مستقیم از تولیدکنندگان معتبر اروپایی و آسیایی با گواهیهای ASME B16.5 و ISO 9001 انجام میشود. این محصول برای خطوط لوله با قطر اسمی 80 میلیمتر و فشار کاری 16 بار مناسب است و با فلنجهای کلاس 150 معادلسازی میشود. اگر به دنبال جایگزینی برای فلنج رزوهای یا فلنج دندهای هستید، این مدل ساکتی وزن کمتری دارد و نصب سریعتری ارائه میدهد.
مشخصات فنی کامل فلنج استیل ساکت ولد PN16 سایز 3 اینچ
فلنج استیل ساکت ولد PN16 سایز 3 اینچ دارای قطر خارجی 140 میلیمتر، ضخامت 18 میلیمتر و 4 سوراخ پیچ M16 با فاصله 115 میلیمتر است. bore داخلی آن 81.2 میلیمتر برای لوله schedule 40 و ارتفاع hub حدود 7 میلیمتر طراحی شده. سطح تماس face flat با شیار O-ring یا raised face به ارتفاع 1.6 میلیمتر، نشتی را به حداقل میرساند. جنس استیل 304L یا 316L با محتوای کربن کم، مقاومت در برابر خوردگی را در محیطهای اسیدی تضمین میکند.
این فلنج با استاندارد DIN 2552 یا ANSI B16.5 سازگار است و وزن تقریبی آن 1.8 کیلوگرم است. در مقایسه با خرید فلنج ساکت ولد فولادی، نسخه استیل دوام بالاتری در دماهای 200-400 درجه سلسیوس دارد. برای اطلاعات بیشتر در مورد فلنج ساکت استیل PN16، ابعاد دقیق در کاتالوگ ASME قابل بررسی است.
چرا مهندسان فلنج استیل ساکت ولد PN16 سایز 3 اینچ را ترجیح میدهند
مزیت اول: اتصال socket weld بدون نیاز به bevel لوله، که زمان جوشکاری را 30% کاهش میدهد. مزیت دوم: مقاومت حرارتی بالا تا 500 درجه سلسیوس در گرید 316، مناسب برای خطوط بخار. مزیت سوم: وزن سبکتر نسبت به فلنج ولدنک یا فلنج گلودار، که حمل و نصب را آسان میکند.
مزیت چهارم: عدم انقباض پس از جوش به دلیل طراحی counterbore، که alignment لوله را حفظ میکند. مزیت پنجم: سازگاری با لولههای schedule 10S تا XS، انعطافپذیری در پروژههای متنوع. مزیت ششم: هزینه نگهداری پایین به دلیل سطح صاف و مقاوم به pitting corrosion در محیطهای کلریدی، بر خلاف فلنج اسلیپون یا فلنج اسلیپون.
انتخاب جنس استیل و کلاس فشار PN16 برای کاربردهای صنعتی
جنس استیل 304 برای محیطهای عمومی و 316 برای صنایع دریایی یا شیمیایی با سولفید هیدروژن مناسب است. PN16 معادل 150# است و فشار تست هیدرواستاتیک 24 بار را تحمل میکند. در مقایسه با کلاس 300، این فلنج برای خطوط کمفشارتر اقتصادیتر است، اما دوام مشابهی با فلنج کور استیل PN16 دارد.
برای پروژههای ایرانی، گریدهای ASTM A182 F304/F316 با محتوای نیکل 8-12% استاندارد هستند. اگر به فلنج رزوهای یا فلنج رزوهای استیل PN16 نیاز دارید، ساکت ولد گزینه بهتری برای جوش دائم است. کلاس فشار PN16 با استاندارد EN 1092 برای اروپا و ASME برای آمریکا همخوانی دارد.
تجربه تأمین فلنج استیل ساکت ولد PN16 در پروژههای بزرگ پتروشیمی ایران
در پروژه پالایشگاه ستاره خلیج فارس، بیش از 500 عدد فلنج استیل ساکت ولد PN16 سایز 3 اینچ برای خطوط تزریق مواد شیمیایی تأمین کردیم. لولهکشها گزارش دادند که جوشکاری socket weld در 15 دقیقه per joint تکمیل شد، بدون هیچ نشتی در تست فشار 25 بار. تولیدکننده هندی با گواهی TUV، تحویل را در 14 روز کاری انجام داد و هیچ عیبی در بازرسی UT مشاهده نشد.
مشابه این، در واحد الفین پتروشیمی جم، این فلنجها جایگزین فلنجهای چدنی قدیمی شدند و downtime را 20% کاهش دادند. تجربه نشان میدهد که انتخاب سایز دقیق 3 اینچ با bore 81 میلیمتر، flow rate را بدون restriction حفظ میکند.
نکات کلیدی پیش از سفارش فلنج استیل ساکت ولد PN16 سایز 3 اینچ
- بررسی schedule لوله: برای 3 اینچ، schedule 40 با OD 88.9 میلیمتر ایدهآل است؛ schedule 80 نیاز به bore بزرگتر دارد.
- انتخاب گرید استیل: 304 برای خشک، 316 برای مرطوب؛ تست PMI الزامی.
- گواهی مواد: MTC 3.1B با traceability heat number درخواست کنید.
- روش جوش: از E316L filler wire برای جوشکاری GTAW استفاده شود.
- تست نهایی: هیدروتست 1.5 برابر PN و PMI برای تأیید جنس.
گزینههای تولید سفارشی فلنج استیل ساکت ولد PN16 سایز 3 اینچ
تولید سفارشی با تغییرات bore، face type (RF یا FF) یا افزودن coating اپوکسی در کارگاههای CNC مجهز انجام میشود. زمان تحویل استاندارد 10 تا 21 روز کاری از سفارش، بسته به حجم و گرید استیل. برای نمونه، فلنج ساکت ولد با RTJ groove یا مشابه فلنج لپ جوینت قابل ساخت است. کنترل ابعادی با CMM دقت 0.01 میلیمتر تضمین میشود.
پاسخ به سوالات رایج درباره فلنج استیل ساکت ولد PN16 سایز 3 اینچ
فلنج ساکت ولد PN16 با کلاس 150 فرق دارد؟ PN16 معادل کلاس 150 است، اما استاندارد EN vs ASME در ابعاد جزئی تفاوت دارد. برای جزئیات فلنج ساکت فولادی کلاس 150.
آیا فلنج استیل ساکت ولد برای سایز 3 اینچ مناسب لوله schedule 80 است؟ بله، bore 77.6 میلیمتر برای sch 80 کافی است و جوش fillet دو طرفه اعمال میشود.
تفاوت ساکت ولد با ولدنک یا Weld Neck چیست؟ ساکت برای لوله کوچک بدون bevel، ولدنک برای سایزهای بزرگ با neck بلندتر. مقایسه در فلنج گلودار استیل PN16.
گریدهای رایج استیل برای این فلنج کدامند؟ F304، F316، F321؛ 316L برای جوشکاری بهتر.
آیا با فلنج Blind یا کور جفت میشود؟ بله، برای end of line، با همان PN16 و سایز.
دلایل فنی انتخاب تأمینکننده فلنج استیل ساکت ولد از متریال آنلاین
- تراش دقیق CNC با تلرانس 0.05 میلیمتر و کنترل ابعادی 100% با CMM.
- گواهینامه معتبر بینالمللی مانند API 6A، ASME U Stamp و CE marking.
- ضمانت اصالت کالا با MTC و third-party inspection از SGS یا Lloyds.
- قیمت رقابتی مستقیم از کارخانه بدون واسطههای متعدد.
- موجودی دائم در انبارهای تهران و اصفهان برای سایزهای استاندارد PN16.
- ارسال فوری به تمام ایران با پست پیشتاز یا باربریهای معتبر در 1-3 روز.
