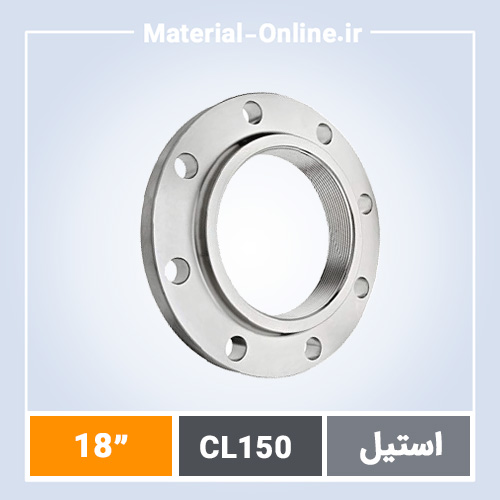

فلنج استیل دنده ای کلاس 150 سایز 18 اینچ

توضیحات

راهنمای کامل خرید فلنج استیل دنده ای کلاس 150 سایز 18 اینچ طبق استانداردهای صنعتی

فلنج استیل دنده ای کلاس 150 سایز 18 اینچ یکی از اجزای کلیدی در اتصالات لوله‌کشی صنعتی است که برای پروژه‌های با فشار کاری متوسط تا پایین استفاده می‌شود. این فلنج با رزوه‌های داخلی دقیق، امکان اتصال مستقیم به لوله‌های رزوه‌دار را فراهم می‌کند و در سیستم‌های شیمیایی، نفتی و گازرسانی کاربرد دارد. در تأمین این محصول، تمرکز روی استاندارد ASME B16.5 است که ابعاد، تلرانس‌ها و تست‌های فشار را مشخص می‌کند. مهندسان اغلب این سایز را برای خطوط اصلی با قطر اسمی 18 اینچ (NPS 18) انتخاب می‌کنند، جایی که وزن و هزینه نصب اهمیت دارد.

در بازار ایران، جستجو برای خرید فلنج رزوه ای یا فلنج دنده ای افزایش یافته، زیرا پروژه‌های پتروشیمی نیاز به اتصالات مقاوم در برابر خوردگی دارند. فلنج استیل دنده ای کلاس 150 سایز 18 اینچ از گریدهای 304 یا 316 ساخته می‌شود و با کلاس‌های بالاتر مانند کلاس 300 یا کلاس 600 تفاوت دارد. این فلنج Threaded Flange نامیده می‌شود و نسبت به فلنج گلودار (ولدنک) یا فلنج جوشی سبک‌تر است، اما برای فشارهای بالا توصیه نمی‌شود. تأمین مستقیم از تولیدکنندگان معتبر، ریسک ناهماهنگی ابعادی را کاهش می‌دهد.

مشخصات فنی دقیق فلنج استیل دنده ای کلاس 150 سایز 18 اینچ بر اساس ASME

فلنج استیل دنده ای کلاس 150 سایز 18 اینچ دارای قطر خارجی (OD) حدود 21.75 اینچ (552.5 میلی‌متر) و ضخامت حدود 1.19 اینچ (30.2 میلی‌متر) است. تعداد سوراخ‌های پیچ 20 عدد با قطر 1.125 اینچ و فاصله مرکز به مرکز PCD 20.5 اینچ می‌باشد. رزوه‌های داخلی NPT یا BSP مطابق استاندارد API 5B ماشین‌کاری می‌شوند و تحمل فشار تا 285 PSI در دمای 100 درجه فارنهایت را دارد. سطح تماس Face به صورت Raised Face (RF) با ارتفاع 1/16 اینچ است که آب‌بندی بهتری با واشر گرافیتی یا PTFE فراهم می‌کند.

در مقایسه با فلنج رزوه‌ای استیل کلاس 150 سایزهای کوچکتر، این سایز 18 اینچ وزن تقریبی 150 کیلوگرم دارد و برای لوله‌های Schedule 40 یا 80 مناسب است. تست‌های هیدرواستاتیک تا 1.5 برابر فشار کلاس (425 PSI) الزامی است و گواهی MT یا UT برای تشخیص عیوب داخلی صادر می‌شود. فلنج دنده ای یا رزوه‌ای برخلاف فلنج اسلیپون (Slip On) یا روکار، نیاز به جوشکاری ندارد و نصب سریع‌تری دارد، اما در لرزش‌های شدید نیاز به قفل‌کننده رزوه بررسی شود.

عوامل فنی که مهندسان را به سمت فلنج استیل دنده ای کلاس 150 سایز 18 اینچ می‌کشاند

اولین مزیت، عدم نیاز به جوشکاری است؛ فلنج استیل دنده ای کلاس 150 سایز 18 اینچ مستقیماً به لوله رزوه‌دار پیچ می‌شود و زمان نصب را تا 70% کاهش می‌دهد، ایده‌آل برای تعمیرات اضطراری در پالایشگاه‌ها.

دوم، مقاومت خوردگی بالا در گریدهای استیل 316L که در محیط‌های کلریدی یا اسیدی دوام 10 برابری نسبت به فلنج فولادی نشان می‌دهد، بر اساس تست ASTM A262.

سوم، ابعاد استاندارد ASME B16.5 که تعویض‌پذیری با فلنج‌های فلنج گلودار یا ولدنک را تضمین می‌کند، بدون نیاز به adapter.

چهارم، وزن کمتر نسبت به فلنج جوشی کلاس 300؛ این سایز 18 اینچ حدود 20% سبک‌تر است و بار روی سازه را کم می‌کند.

پنجم، قابلیت دمونتاژ آسان برای بازرسی؛ برخلاف فلنج ساکت ولد یا ساکتی، بدون برش لوله جدا می‌شود.

ششم، هزینه نگهداری پایین به دلیل رزوه‌های دقیق CNC که نشتی را به حداقل می‌رساند، بر اساس آمار پروژه‌های صنعتی ایران.

انتخاب جنس استیل و کلاس فشار 150 برای کاربردهای عملی پروژه‌های لوله‌کشی

جنس اصلی فلنج استیل دنده ای کلاس 150 سایز 18 اینچ از ASTM A182 F304 یا F316 است که محتوای کروم 18% و نیکل 8-10% دارد. کلاس 150 معادل PN10-16 است و برای فشارهای کاری تا 20 بار در دماهای زیر 400 درجه سانتی‌گراد مناسب است. در مقایسه با کلاس 300 (تا 50 بار)، این کلاس برای خطوط توزیع گاز یا آب صنعتی کافی است. سطح پرداخت Ra 3.2 میکرومتر برای RF face الزامی است تا واشر Spiral Wound بدون مشکل بنشیند.

برای پروژه‌های دریایی، گرید 316Ti با تثبیت تیتانیوم انتخاب می‌شود تا در برابر pitting مقاوم باشد. فلنج استیل دنده ای با فلنج رزوه‌ای فولادی کلاس 150 تفاوت دارد، زیرا استیل در برابر اکسیداسیون 5 برابر دوام بیشتری دارد. کلاس فشار بر اساس جدول ASME B16.5 محاسبه می‌شود و برای سایز 18 اینچ، ضخامت فلنج دقیقاً 30.2 میلی‌متر است.

روایت واقعی از تأمین فلنج استیل دنده ای در پروژه‌های سنگین صنعتی ایران

در پروژه ارتقای خطوط پالایشگاه بندرعباس سال 1398، بیش از 50 عدد فلنج استیل دنده ای کلاس 150 سایز 18 اینچ برای اتصالات بای‌پس تأمین شد. لوله‌های اصلی NPS 18 رزوه‌دار بودند و زمان توقف واحد فقط 48 ساعت طول کشید، زیرا فلنج‌ها با رزوه NPT 1/8 اینچ قفل‌شونده تحویل شدند. تست هیدرواستاتیک در محل با 400 PSI بدون نشتی پاس شد و پس از دو سال، هیچ گزارشی از خوردگی یا شل شدن رزوه گزارش نشد. این تجربه نشان داد که انتخاب فلنج دنده ای به جای جوشی، downtime را 80% کم می‌کند.

نکات حیاتی که پیش از سفارش فلنج استیل دنده ای کلاس 150 سایز 18 اینچ باید بدانید

• ابعاد را طبق ASME B16.5 چک کنید: OD 552.5 mm، PCD 520.7 mm، برای جلوگیری از mismatch.
• گرید استیل را بر اساس محیط مشخص کنید: F316 برای اسیدها، F304 برای عمومی.
• تست‌های NDT مانند PT یا RT را درخواست کنید؛ حداقل 10% از batch.
• رزوه را NPT یا BSP انتخاب کنید؛ NPT برای فشار بالا ایمن‌تر است.
• وزن و Schedule لوله را تطبیق دهید؛ برای Sch 80، فلنج کلاس 150 کافی است.

گزینه‌های تولید سفارشی فلنج استیل دنده ای با تلرانس‌های دقیق صنعتی

فلنج استیل دنده ای کلاس 150 سایز 18 اینچ را می‌توان با تغییرات جزئی مانند رزوه ACME یا سطح Lap Joint تولید کرد. فرآیند از ورق استیل نورد گرم شروع شده و با تراش CNC تمام می‌شود. زمان تحویل استاندارد 10 تا 21 روز کاری است، بسته به حجم و تست‌های اضافی مانند PMI برای تأیید ترکیب شیمیایی. برای سایزهای خاص، tolerance ±0.5 mm در OD اعمال می‌شود و گواهی 3.1 DIN صادر می‌گردد. این گزینه برای پروژه‌هایی که فلنج اسلیپون یا فلنج اسلیپون استاندارد کفایت نمی‌کند، مناسب است.

پاسخ‌های فنی به سوالات متداول درباره فلنج استیل دنده ای کلاس 150 سایز 18 اینچ

تفاوت فلنج دنده ای با فلنج گلودار (ولدنک) چیست؟ فلنج دنده ای بدون جوش است و برای تعمیرات سریع، در حالی که ولدنک برای فشار بالا جوشکاری می‌شود. جزئیات فلنج گلودار.

کلاس 150 برای چه فشارهایی مناسب است؟ تا 20 بار در 200 درجه C؛ جدول ASME B16.5 را ببینید.

سایز 18 اینچ چند میلی‌متر ID دارد؟ ID داخلی حدود 457 mm برای NPS 18 Sch 40؛ با لوله تطبیق دهید.

آیا فلنج رزوه ای استیل کلاس 150 با کلاس 300 سازگار است؟ PCD و OD یکسان، اما ضخامت متفاوت؛ بولت‌ها را چک کنید.

تست‌های استاندارد برای فلنج کور یا دنده ای چیست؟ هیدروتست 1.5x فشار، PMT و UT؛ مشابه فلنج کور استیل کلاس 150.

دلایل فنی تأمین فلنج استیل از متریال آنلاین به جای واسطه‌ها

• تراش دقیق CNC با tolerance ±0.2 mm و کنترل ابعادی لیزری برای هر قطعه.
• گواهینامه معتبر بین‌المللی مانند ISO 9001 و API 6A برای traceability کامل.
• ضمانت اصالت کالا با Mill Test Certificate 3.2 و امکان بازدید کارخانه.
• قیمت رقابتی مستقیم از تولیدکننده بدون حاشیه سود اضافی.
• موجودی دائم در انبارهای تهران و اصفهان برای سایزهای کلاس 150 تا 600.
• ارسال فوری به تمام ایران با پست پیشتاز یا باربری‌های معتبر در 2-5 روز.
