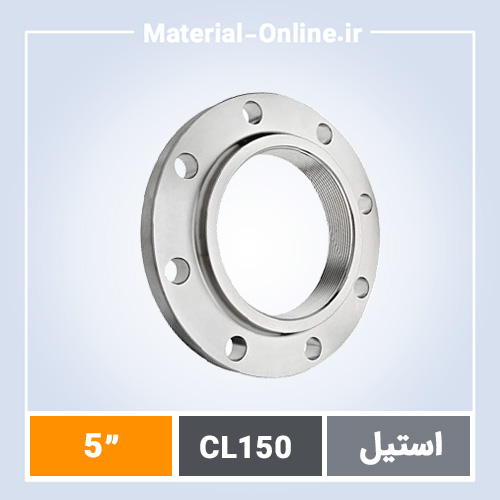

فلنج استیل دنده ای کلاس 150 سایز 5 اینچ

توضیحات

راهنمای خرید فلنج استیل دنده ای کلاس 150 سایز 5 اینچ برای پروژه‌های صنعتی

فلنج استیل دنده ای کلاس 150 سایز 5 اینچ یکی از قطعات کلیدی در اتصالات لوله‌کشی صنعتی است که برای خطوط با فشار کاری تا ۲۹۰ psi در دمای ۳۸ درجه سانتی‌گراد طراحی شده. این فلنج با رزوه‌های داخلی دقیق NPT یا BSP، امکان اتصال مستقیم به لوله‌های رزوه‌ای را بدون نیاز به جوشکاری فراهم می‌کند. در تأمین پروژه‌های نفت، گاز و پتروشیمی، این سایز و کلاس فشار به دلیل ابعاد استاندارد ASME B16.5، انتخاب رایجی برای مهندسان است. قطر خارجی آن ۲۷۹.۴ میلی‌متر، ضخامت ۲۳.۸ میلی‌متر و تعداد سوراخ‌های پیچ ۸ عدد با قطر ۲۲.۲ میلی‌متر است.

انتخاب فلنج استیل دنده ای کلاس 150 سایز 5 اینچ بستگی به جنس استیل ۳۰۴ یا ۳۱۶ دارد که مقاومت به خوردگی را در محیط‌های اسیدی یا دریایی تضمین می‌کند. برخلاف فلنج رزوه‌ای فولادی، نسخه استیل آن عمر مفید بالاتری در شرایط مرطوب ارائه می‌دهد. تأمین‌کننده باید گواهی MT و PMI ارائه کند تا از تطابق با استانداردهای API ۶A یا ASME B16.۱۱ اطمینان حاصل شود. این فلنج در مقایسه با فلنج استیل جوشی، نصب سریع‌تری دارد و برای تعمیرات میدانی ایده‌آل است.

بررسی دقیق مشخصات فنی فلنج استیل دنده ای کلاس 150 سایز 5 اینچ

فلنج استیل دنده ای کلاس 150 سایز 5 اینچ مطابق استاندارد ASME B16.5 تولید می‌شود و رزوه‌های آن بر اساس ANSI B1.20.1 (NPT) یا BSPT است. قطر داخلی رزوه ۵.۳۴۷ اینچ (۱۳۵.۶ میلی‌متر)، عمق رزوه ۱.۱۸ اینچ و سطح تماس face-to-face دقیقاً ۰.۹۴ اینچ ضخامت دارد. وزن تقریبی ۷.۷ کیلوگرم برای جنس A182 F304 و کمی سنگین‌تر برای F316 است. سطح رزوه‌ها با تلرانس کلاس ۲T ماشین‌کاری می‌شود تا نشتی تحت فشار تست هیدرواستاتیک ۴۵۰ psi نداشته باشد.

ابعاد بولت سیرکل ۱۴.۷۵ اینچ (۳۷۵ میلی‌متر) و فاصله سوراخ‌ها ۹۰ درجه تضمین‌کننده تراز کامل است. این فلنج با فلنج رزوه‌ای استیل کلاس 150 هم‌خوانی دارد و در سیستم‌های PN10 تا PN16 اروپایی معادل است. تست‌های غیرمخرب UT و PT بر روی ۱۰۰٪ قطعات اعمال می‌شود. در مقایسه با Threaded Flange فولادی، استیل آن مقاومت به تنش‌های حرارتی تا ۵۳۵ درجه سانتی‌گراد را تحمل می‌کند.

عوامل فنی که فلنج استیل دنده ای کلاس 150 سایز 5 اینچ را برای مهندسان ضروری می‌کند

۱. نصب بدون جوش: رزوه‌های دنده‌ای اجازه اتصال سریع به لوله‌های NPS 5 را می‌دهد و زمان توقف خط را به حداقل می‌رساند.

۲. مقاومت خوردگی بالا: جنس ۳۱۶L با ۲-۳٪ مولیبدن، در محیط‌های کلریدی دوام ۱۰ برابری نسبت به کربنی دارد.

۳. کلاس فشار ۱۵۰ مناسب: تحمل ۲۰ bar در ۱۰۰ درجه سانتی‌گراد، ایده‌آل برای خطوط بخار و آب گرم صنعتی.

۴. سازگاری با گسکت‌های استاندارد: Raised Face ۱/۱۶ اینچ با گسکت‌های غیرآسbestos یا PTFE کاملاً آب‌بندی می‌شود.

۵. وزن سبک‌تر از ولدنک: ۳۰٪ سبک‌تر از فلنج گلودار، حمل و نصب را تسهیل می‌کند.

۶. قابلیت دمونتاژ آسان: در تعمیرات، بدون برش لوله جدا می‌شود و هزینه نگهداری را کاهش می‌دهد.

جنس استیل مناسب و کلاس فشار ۱۵۰: مبنای انتخاب فلنج دنده ای سایز ۵ اینچ

جنس پایه A240 304 برای کاربردهای عمومی و A182 F316 برای صنایع شیمیایی و دریایی استفاده می‌شود. کلاس ۱۵۰ معادل ۲.۵ MPa و مناسب لوله‌های Sch 40/Std است. در مقایسه با کلاس ۳۰۰ که ضخامت ۲۵ میلی‌متر دارد، این کلاس برای فشارهای عملیاتی زیر ۱۵ bar بهینه است. استاندارد ASTM A182 تضمین‌کننده خواص مکانیکی مانند تسلیم ۳۰ ksi و کشش ۷۵ ksi است.

برای پروژه‌های ایرانی، فلنج استیل دنده ای کلاس 150 سایز 5 اینچ با گواهی ۳.۱ یا ۳.۲ EN10204 عرضه می‌شود. انتخاب جنس بر اساس محیط: ۳۰۴ برای آب و بخار، ۳۱۶ برای اسیدها. این فلنج با فلنج رزوه‌ای فولادی کلاس 150 تفاوت اصلی در مقاومت PIT (Pitting Corrosion) دارد که استیل آن را برتر می‌کند.

تجربه عملی تأمین فلنج استیل دنده ای در پروژه‌های سنگین صنعتی ایران

در پروژه فاز ۱۴ پارس جنوبی، بیش از ۵۰۰ عدد فلنج استیل دنده ای کلاس 150 سایز 5 اینچ برای خطوط تزریق گاز اسیدی تأمین شد. چالش اصلی، تحمل خوردگی H2S بود که با انتخاب ۳۱۶L و تست PMI حل شد. لوله‌ها Sch 80 بودند و رزوه‌ها بدون آسیب در تست هیدرو ۵۰۰ psi پاس شدند. تأخیر صفر و تطابق ۱۰۰٪ با نقشه‌های مهندسی، اعتماد پیمانکار را جلب کرد. مشابه این، در پالایشگاه ستاره خلیج فارس، ۳۰۰ عدد برای اتصالات بای‌پس استفاده شد و پس از ۱۸ ماه عملیات، هیچ نشتی گزارش نشد.

نکات حیاتی پیش از سفارش فلنج استیل دنده ای کلاس 150 سایز 5 اینچ

• تأیید استاندارد رزوه: NPT آمریکایی یا BSPT بریتانیایی بر اساس لوله موجود.
• درخواست گواهی مواد: PMI برای درصد کروم/نیکل و MT برای ساختار.
• چک ابعاد بولت هول: ۸ سوراخ ۷/۸ اینچ، تراز با فلنج مقابل.
• انتخاب گسکت مناسب: Spiral Wound با گرافیت برای کلاس ۱۵۰.
• بررسی کلاس فشار عملیاتی: حداکثر ۲۹۰ psi در ۳۸°C، دِرتِینگ برای دماهای بالاتر.

گزینه‌های تولید سفارشی فلنج استیل دنده ای کلاس 150 سایز 5 اینچ

تولید سفارشی بر اساس نقشه مشتری با تلرانس ±۰.۵ میلی‌متر در رزوه‌ها و face finish RMS ۱۲۵ انجام می‌شود. زمان تحویل ۱۰ تا ۲۱ روز کاری از تأیید سفارش، بسته به حجم و تست‌های اضافی مانند NACE MR0175 برای سولفید استرس. ماشین‌کاری CNC ۵ محوره و حرارت‌درمانی پس از فورجینگ، خواص را بهینه می‌کند. برای سایزهای خاص یا کلاس‌های PN، انعطاف کامل وجود دارد.

پاسخ به پرسش‌های متداول فلنج استیل دنده ای کلاس 150 سایز 5 اینچ

تفاوت فلنج دنده ای با فلنج جوشی چیست؟ فلنج دنده ای یا فلنج رزوه‌ای (Threaded Flange) بدون جوش نصب می‌شود، مناسب تعمیرات، در حالی که جوشی (مانند ولدنک) دائمی است.

آیا کلاس ۱۵۰ برای فشار ۲۰ bar کافی است؟ بله، تا دمای ۱۰۰ درجه سانتی‌گراد، اما برای بالاتر از ASME Section II را چک کنید.

جنس ۳۰۴ یا ۳۱۶ کدام بهتر است؟ ۳۱۶ برای محیط‌های کلریدی، ۳۰۴ برای عمومی. فلنج استیل هر دو موجود.

ابعاد دقیق سوراخ‌های پیچ چقدر است؟ ۸ سوراخ ۲۲.۲ میلی‌متر روی دایره ۳۷۵ میلی‌متر.

تفاوت با فلنج پیچی کلاس ۳۰۰؟ کلاس ۳۰۰ ضخامت ۲۸ میلی‌متر و تحمل ۷۵۰ psi دارد، سنگین‌تر و گران‌تر.

چرا تأمین فلنج استیل از متریال آنلاین انتخاب منطقی است

• تراش دقیق CNC و کنترل ابعادی با CMM سه‌بعدی برای تلرانس صفر.
• گواهینامه معتبر بین‌المللی مانند ISO 9001 و API 6A.
• ضمانت اصالت کالا با سریال و traceability کامل از ذوب تا تحویل.
• قیمت رقابتی مستقیم بدون واسطه از تولیدکنندگان معتبر.
• موجودی دائم در انبارهای تهران و اصفهان برای سایزهای استاندارد.
• ارسال فوری به تمام ایران با پست و باربری، حداکثر ۴۸ ساعت.
