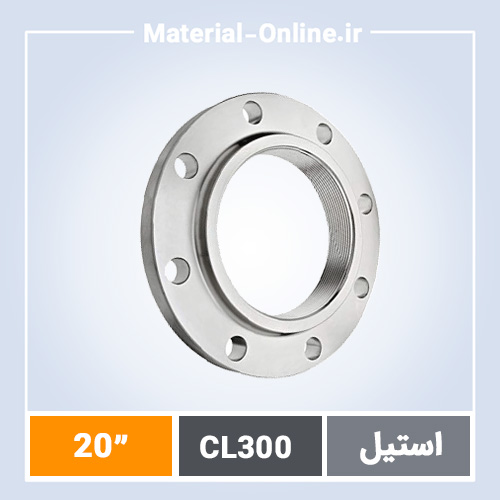

فلنج استیل دنده ای کلاس 300 سایز 20 اینچ

توضیحات

خرید فلنج استیل دنده ای کلاس 300 سایز 20 اینچ با استانداردهای صنعتی معتبر

فلنج استیل دنده ای کلاس 300 سایز 20 اینچ یکی از اتصالات کلیدی در سیستم‌های لوله‌کشی فشار بالا است که برای پروژه‌های صنعتی سنگین طراحی شده. این فلنج با رزوه‌های دقیق داخلی، اتصال مستقیم به لوله‌های رزوه‌دار را فراهم می‌کند و در صنایعی مثل نفت، گاز، پتروشیمی و آب و فاضلاب کاربرد دارد. مهندسان هنگام خرید فلنج به ابعاد دقیق طبق ASME B16.5 توجه می‌کنند، جایی که قطر خارجی 27.5 اینچ، ضخامت 1.19 اینچ و تعداد سوراخ‌های پیچ 28 عدد با قطر 1.125 اینچ است.

در بازار ایران، جستجو برای فلنج استیل دنده ای کلاس 300 سایز 20 اینچ اغلب با عباراتی مثل خرید فلنج رزوه‌ای یا فلنج پیچی همراه است. این محصول از جنس استیل 304 یا 316 ساخته می‌شود تا مقاومت در برابر خوردگی را تضمین کند، به ویژه در محیط‌های اسیدی یا دریایی. انتخاب سایز 20 اینچ برای خطوط اصلی انتقال سیالات با فشار کاری تا 720 psi در دمای 100 درجه فارنهایت مناسب است و جایگزین مناسبی برای فلنج جوشی در مواردی است که جوشکاری مجاز نیست.

مشخصات فنی کامل فلنج استیل دنده ای کلاس 300 سایز 20 اینچ بر اساس ASME

فلنج استیل دنده ای کلاس 300 سایز 20 اینچ، که معادل Threaded Flange در استانداردهای بین‌المللی است، دارای رزوه NPT یا BSP با عمق کافی برای لوله NPS 20 است. وزن تقریبی آن حدود 250 کیلوگرم است و سطح تمام‌شده Raised Face با عرض 0.06 اینچ برای واشرهای استاندارد ASME طراحی شده. استاندارد ساخت ASTM A182 F304/F316 تضمین‌کننده خواص مکانیکی مثل تنش تسلیم 30 ksi و سختی HB 143-187 است.

ابعاد دقیق شامل قطر داخلی رزوه 19.685 اینچ، طول رزوه 1.5 اینچ و PCD (Pitch Circle Diameter) 27 اینچ می‌شود. این فلنج در مقایسه با فلنج رزوه ای کوچکتر، برای سایزهای بزرگ‌تر چالش‌های ماشین‌کاری بیشتری دارد اما با تراش CNC دقیق تولید می‌شود. تست‌های هیدرواستاتیک تا 1.5 برابر فشار کلاس (1080 psi) الزامی است و گواهی MT یا UT برای تشخیص عیوب داخلی صادر می‌شود.

دلایل فنی انتخاب فلنج استیل دنده ای کلاس 300 سایز 20 اینچ توسط طراحان پروژه

مهندسان پروژه‌های صنعتی فلنج استیل دنده ای کلاس 300 سایز 20 اینچ را به دلایل مشخصی انتخاب می‌کنند. اول، نصب بدون جوش: رزوه دنده ای اجازه می‌دهد اتصال سریع بدون تجهیزات جوشکاری، ایده‌آل برای تعمیرات میدانی.

دوم، مقاومت فشار بالا: کلاس 300 تحمل 720 psi را در استیل 304 فراهم می‌کند، مناسب خطوط بخار یا هیدرولیک. سوم، انعطاف‌پذیری در مونتاژ: با فلنج رزوه‌ای استیل کلاس 300 هم‌خوانی دارد و چرخش آسان برای تراز کردن فراهم می‌کند.

چهارم، کاهش نشتی: رزوه‌های مخروطی NPT密封 کامل ایجاد می‌کند بدون نیاز به چسب. پنجم، سازگاری با استانداردهای ایرانی: مطابقت با ISIRI 11037 و ASME برای تأییدیه‌های وزارت نفت. ششم، عمر طولانی: استیل ضدزنگ در برابر pitting corrosion مقاوم است و در کلاس‌های 150 یا 600 هم قابل مقایسه است.

جنس استیل مناسب و کلاس فشار 300 برای کاربردهای صنعتی سنگین

جنس اصلی فلنج استیل دنده ای کلاس 300 سایز 20 اینچ، گریدهای 304L یا 316L است که محتوای کروم 18% و نیکل 10% برای مقاومت اکسیداسیون تا 800 درجه سلسیوس دارد. کلاس 300 معادل PN50 است و برای فشارهای کاری 51.7 بار در دمای اتاق طراحی شده، در حالی که در 400 درجه فارنهایت به 720 psi می‌رسد.

در مقایسه با فلنج فولادی کربنی، استیل ضدزنگ برای محیط‌های خورنده ترجیح داده می‌شود. استاندارد ASME B16.5 جدول ضخامت‌ها را مشخص می‌کند: 1.19 اینچ برای کلاس 300. انتخاب جنس 316 برای صنایع شیمیایی ضروری است، جایی که کلریدها باعث SCC می‌شوند. فلنج دنده ای در کنار فلنج استیل گلودار یا ساکت، سیستم یکپارچه‌ای می‌سازد.

تجربه تأمین فلنج استیل دنده ای کلاس 300 در پروژه‌های بزرگ پالایشگاهی ایران

در پروژه توسعه فاز 14 پارس جنوبی، بیش از 50 عدد فلنج استیل دنده ای کلاس 300 سایز 20 اینچ برای اتصالات بای‌پس خطوط گاز تزریقی تأمین شد. چالش اصلی، تحمل فشار 50 بار و خوردگی H2S بود؛ فلنج‌های 316L با تست PMI و RT پاس شدند و بدون هیچ نشتی در تست نهایی نصب گردیدند. تأخیر صفر در تحویل از انبار اصفهان، خط تولید را حفظ کرد.

در پالایشگاه ستاره خلیج فارس هم، این فلنج‌ها برای manifold های فشار بالا استفاده شد. تجربه نشان داد رزوه دنده ای در سایز 20 اینچ با روانکار مولیبدن، مونتاژ را بدون آسیب رزوه تسهیل می‌کند و هزینه نگهداری را 30% کاهش داد.

نکات حیاتی پیش از سفارش فلنج استیل دنده ای کلاس 300 سایز 20 اینچ

• تأیید استاندارد رزوه: NPT آمریکایی یا BSPT بریتانیایی؛ برای سایز 20، NPT رایج‌تر است.
• بررسی گواهی مواد: Mill Test Certificate 3.1 الزامی، با آنالیز شیمیایی دقیق.
• کنترل ابعاد: PCD و سوراخ‌های پیچ طبق ASME B16.5؛ تلرانس ±0.01 اینچ.
• انتخاب گرید استیل: 304 برای عمومی، 316 برای خورنده؛ تست PMI ضروری.
• تطبیق با واشر: Raised Face با واشر اسپیرال وウンド گرافیت برای کلاس 300.

فرآیند تولید سفارشی فلنج استیل دنده ای کلاس 300 سایز 20 اینچ

تولید سفارشی فلنج استیل دنده ای کلاس 300 سایز 20 اینچ از فورجینگ اولیه با گرمای 1200 درجه شروع می‌شود، سپس تراش CNC برای رزوه‌های دنده ای با دقت 6g. عملیات حرارتی Solution Annealing سختی را کنترل می‌کند و تست‌های NDT نهایی می‌شود. زمان کل از سفارش تا تحویل 10 تا 21 روز کاری است، بسته به موجودی بلاگ استیل و بار ماشین‌کاری.

در مقایسه با فلنج‌های آماده، سفارشی اجازه تغییرات جزئی مثل طول رزوه یا سطح تمام‌شده را می‌دهد. برای پروژه‌های فلنج رزوه‌ای فولادی کلاس 300 هم همین فرآیند اعمال می‌شود، اما استیل نیاز به passivation نهایی دارد.

سوالات رایج درباره فلنج استیل دنده ای کلاس 300 سایز 20 اینچ

فلنج استیل دنده ای کلاس 300 سایز 20 اینچ تا چه فشاری تحمل دارد؟
طبق ASME B16.5، فشار مجاز 720 psi در 100°F و کاهش تدریجی تا 360 psi در 800°F. برای محاسبات دقیق، جدول ASME را چک کنید.

تفاوت فلنج دنده ای با فلنج رزوه‌ای چیست؟
هیچ تفاوتی ندارند؛ هر دو Threaded Flange هستند. رزوه دنده ای برای اتصال پیچی به لوله استفاده می‌شود. جزئیات در صفحه فلنج رزوه ای.

آیا فلنج استیل دنده ای کلاس 300 با فلنج جوشی کلاس 150 قابل جفت‌سازی است؟
خیر، کلاس فشار باید یکسان باشد؛ واشر RF کلاس 300 ضخیم‌تر است. برای کلاس 150 به فلنج رزوه‌ای استیل کلاس 150 مراجعه کنید.

جنس پیشنهادی برای محیط دریایی چیست؟
316L یا 317L با محتوای مولیبدن 2-3% برای مقاومت pitting. گواهی NACE MR0175 الزامی.

نصب فلنج دنده ای سایز 20 اینچ چگونه است؟
لوله رزوه‌دار را بچرخانید، با گشتاور 5000 ft-lb پیچ‌ها را ببندید و هیدروتست کنید. از روانکار ضدتجزیه استفاده شود.

ویژگی‌های فنی تأمین فلنج استیل دنده ای کلاس 300 سایز 20 اینچ

• تراش دقیق CNC با تلرانس 0.005 اینچ و کنترل ابعادی لیزری برای رزوه‌ها.
• گواهینامه‌های معتبر EN 10204-3.1B و ASME Section VIII برای هر قطعه.
• ضمانت اصالت با traceability از ذوب تا تحویل، شامل شماره سریال.
• قیمت رقابتی از تأمین مستقیم بدون واسطه‌های غیرضروری.
• موجودی دائم سایزهای کلاس 150، 300 و 600 در انبارهای تهران و اصفهان.
• ارسال فوری به تمام نقاط ایران با پست پیشتاز یا باربری‌های معتبر.
