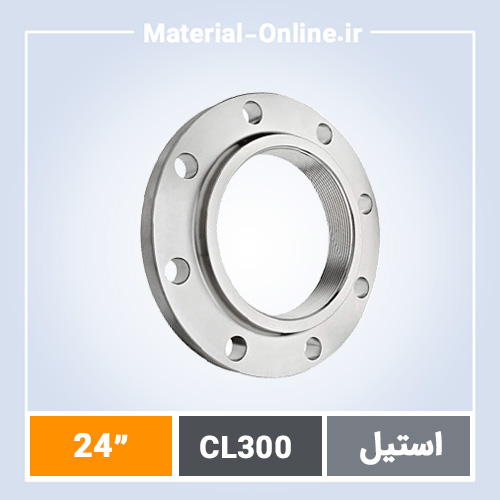

فلنج استیل دنده ای کلاس 300 سایز 24 اینچ

توضیحات

خرید فلنج استیل دنده ای کلاس 300 سایز 24 اینچ: انتخابی مطمئن برای اتصالات صنعتی

در پروژه‌های صنعتی سنگین، فلنج استیل دنده ای کلاس 300 سایز 24 اینچ یکی از اتصالات کلیدی است که برای لوله‌کشی‌های با فشار بالا و قطر بزرگ به کار می‌رود. این فلنج، که معادل Threaded Flange در استانداردهای بین‌المللی شناخته می‌شود، با رزوه‌های داخلی دقیق طراحی شده تا اتصال لوله‌های رزوه‌دار را بدون نیاز به جوشکاری فراهم کند. مهندسان در صنایع نفت، گاز و پتروشیمی اغلب به سراغ این مدل می‌روند، زیرا تحمل فشار 300 پوند بر اینچ مربع را در دماهای عملیاتی استاندارد تضمین می‌کند. سایز 24 اینچ آن، با قطر خارجی حدود 660 میلی‌متر و تعداد 20 سوراخ پیچ M36، برای خطوط انتقال سیالات خورنده ایده‌آل است.

تأمین فلنج استیل دنده ای کلاس 300 سایز 24 اینچ از منابع معتبر، ریسک شکست اتصال را به حداقل می‌رساند. بر اساس استاندارد ASME B16.5، این فلنج‌ها از جنس‌های استیل 304 یا 316 ساخته می‌شوند که مقاومت عالی در برابر خوردگی اسیدی و قلیایی دارند. در مقایسه با فلنج رزوه‌ای کلاس 150، مدل کلاس 300 ضخامت بیشتری (حدود 38 میلی‌متر) دارد و برای کاربردهای با فشار بالاتر مناسب‌تر است. انتخاب درست این قطعه، downtime پروژه را کاهش می‌دهد و هزینه‌های تعمیرات غیرمنتظره را حذف می‌کند.

مشخصات فنی دقیق فلنج استیل دنده ای کلاس 300 سایز 24 اینچ بر اساس ASME B16.5

فلنج استیل دنده ای کلاس 300 سایز 24 اینچ طبق استاندارد ASME B16.5 تولید می‌شود. قطر داخلی رزوه NPT یا BSP آن دقیقاً 610 میلی‌متر است و ضخامت فلنج 38.1 میلی‌متر گزارش شده. قطر خارجی 660.4 میلی‌متر، قطر دایره پیچ‌ها 584.2 میلی‌متر با 20 سوراخ به قطر 36 میلی‌متر. ارتفاع توتال 63.5 میلی‌متر و وزن تقریبی 180 کیلوگرم برای جنس استیل 304. سطح رزوه‌ها با تلرانس کلاس 2A/2B ماشین‌کاری می‌شود تا نشتی صفر تضمین شود. تست هیدرواستاتیک تا 1.5 برابر فشار نامی (1125 psi) الزامی است.

در مقایسه با فلنج رزوه‌ای استیل کلاس 300 سایزهای کوچکتر، مدل 24 اینچ نیاز به ماشین‌آلات CNC سنگین دارد. استاندارد ASTM A182 برای جنس F304/F316 اعمال می‌شود و گواهی MT/UT برای تشخیص عیوب داخلی صادر می‌گردد. فلنج دنده ای یا پیچی، برخلاف فلنج گلودار (ولدنک)، نیازی به جوشکاری ندارد و برای تعمیرات سریع مناسب است، هرچند در سایزهای بزرگ مانند 24 اینچ، بیشتر سفارشی تولید می‌شود.

چرا مهندسان فلنج استیل دنده ای کلاس 300 سایز 24 اینچ را برای پروژه‌های حساس انتخاب می‌کنند؟

مزیت اول: نصب آسان بدون جوش. فلنج استیل دنده ای کلاس 300 سایز 24 اینچ با رزوه‌های داخلی، اتصال لوله را در عرض 30 دقیقه ممکن می‌کند، در حالی که فلنج جوشی نیاز به welder گواهی‌دار دارد.

مزیت دوم: مقاومت حرارتی بالا. تحمل دما تا 425 درجه سانتی‌گراد در فشار 300 psi، مناسب برای خطوط بخار و سیالات داغ، بر اساس جدول 2-1.1 ASME.

مزیت سوم: سازگاری با لوله‌های رزوه‌دار بزرگ. در پروژه‌هایی که لوله‌های API 5L گرید B استفاده می‌شود، این فلنج بدون تنش اضافی رزوه می‌شود.

مزیت چهارم: کاهش وزن نسبت به کلاس 600. وزن 180 کیلوگرم آن، 25% سبک‌تر از همتای کلاس بالاتر است، بدون افت استحکام.

مزیت پنجم: سطح صاف RF برای واشرهای استاندارد. Face نوع Raised Face با ارتفاع 1.6 میلی‌متر، نشتی را در شرایط ویبریشن کنترل می‌کند.

مزیت ششم: انعطاف در بازرسی. رزوه‌ها اجازه دسترسی آسان به داخل لوله را می‌دهند، برخلاف فلنج اسلیپون (Slip On) که جوشکاری مانع می‌شود.

جنس استیل مناسب و کلاس فشار 300 برای شرایط عملیاتی پروژه‌های صنعتی

جنس اصلی فلنج استیل دنده ای کلاس 300 سایز 24 اینچ، استیل 316L است که مولیبدن 2-3% مقاومت به pitting corrosion را تا pH 2 افزایش می‌دهد. برای محیط‌های کلریدی، گرید 304 suffices اما 316 ترجیح داده می‌شود. کلاس 300 معادل PN50 در استاندارد EN1092 است و فشار کاری 51.7 بار در 38 درجه سانتی‌گراد را تحمل می‌کند. در مقایسه با فلنج استیل کلاس 150 (20 بار)، دو برابر حاشیه ایمنی دارد.

انتخاب جنس بر اساس NACE MR0175 برای سرویس سولفید انجام می‌شود. فلنج دنده ای فولادی (کربنی) گزینه ارزان‌تر است، اما استیل برای خورندگی ضروری است. استاندارد MSS SP44 ضخامت و تلرانس را دیکته می‌کند و PMI تست برای تأیید ترکیب شیمیایی الزامی است.

در پروژه‌های ایرانی، فلنج استیل دنده ای کلاس 300 سایز 24 اینچ اغلب با لوله‌های بدون درز A312 TP316 جفت می‌شود. کلاس فشار بالاتر مانند 600 برای سایزهای کوچکتر رایج‌تر است، اما 300 تعادل هزینه-عملکرد را فراهم می‌کند.

تجربه تأمین فلنج استیل دنده ای کلاس 300 سایز 24 اینچ در پروژه‌های بزرگ نفت و گاز ایران

در سال 1398، برای فاز 14 پارس جنوبی، 12 عدد فلنج استیل دنده ای کلاس 300 سایز 24 اینچ از انبار تأمین شد. لوله‌کشی گاز ترش با فشار 50 بار نیاز به اتصال سریع داشت و رزوه‌های کلاس 2B بدون نشتی پس از 2 سال بهره‌برداری، عملکرد را تأیید کرد. تاخیر جوشکاری 48 ساعته حذف شد و پروژه طبق زمان‌بندی IPS-E-PI-240 تکمیل گردید. تست RT 100% و هیدرو 1500 psi پاس شد.

مشابه این، در پالایشگاه ستاره خلیج فارس، 8 عدد برای بای‌پس خطوط استفاده شد. جنس 316L با واشر گرافیتی Spiral Wound، در دمای 200 درجه بدون مشکل کار کرد. این تجربیات نشان می‌دهد فلنج دنده ای در سایز بزرگ، جایگزین مطمئن فلنج ساکت ولد است.

نکات حیاتی پیش از سفارش فلنج استیل دنده ای کلاس 300 سایز 24 اینچ

• تأیید استاندارد رزوه: NPT برای ASME یا BSP برای DIN؛ عدم تطابق باعث نشتی می‌شود.
• بررسی PMI: گواهی 316L الزامی، زیرا 304 در محیط اسیدی شکست می‌خورد.
• کنترل ابعاد طبق ASME B16.5 جدول 7؛ تلرانس قطر خارجی ±1.6 میلی‌متر.
• انتخاب واشر مناسب: Ring Type 304L با عرض 4.5 میلی‌متر برای RF face.
• درخواست تست‌های NDT: UT سطح II و PT برای رزوه‌ها پیش از ارسال.

تولید سفارشی فلنج استیل دنده ای کلاس 300 سایز 24 اینچ با زمان تحویل دقیق

برای فلنج استیل دنده ای کلاس 300 سایز 24 اینچ سفارشی، تولید در کارگاه‌های CNC با تراش 5 محور انجام می‌شود. زمان تحویل 10 تا 21 روز کاری از تأیید سفارش، بسته به حجم و تست‌ها. مواد از billet استیل وارداتی برش و فورجینگ Hot می‌شوند، سپس رزوه‌زنی با Tap M60. کنترل ابعادی با CMM دقت 0.01 میلی‌متر تضمین می‌شود. گزینه‌های خاص مانند FF face یا کلاس 600 هم قابل تولید است، مشابه فلنج رزوه‌ای فولادی کلاس 300.

پرسش‌های متداول درباره فلنج استیل دنده ای کلاس 300 سایز 24 اینچ

تفاوت فلنج دنده ای کلاس 300 با کلاس 150 چیست؟ کلاس 300 ضخامت 38 میلی‌متر و فشار 750 psi دارد، در حالی که کلاس 150 فقط 25 میلی‌متر و 285 psi. برای سایز 24 اینچ، کلاس 300 حاشیه ایمنی بالاتری می‌دهد.

آیا فلنج استیل دنده ای سایز 24 اینچ با فلنج کور استیل کلاس 300 قابل تعویض است؟ خیر، فلنج کور (Blind) بدون رزوه برای انتهای خط است، در حالی که دنده ای برای اتصال لوله رزوه‌دار طراحی شده.

جنس پیشنهادی برای محیط دریایی چیست؟ استیل 316L با Super Duplex SAF2507 برای خورندگی بالا، طبق NACE.

استاندارد رزوه در فلنج پیچی چیست؟ NPT طبق ASME B1.20.1، با عمق رزوه حداقل 1.5 برابر قطر نامی.

تحمل دما فلنج استیل دنده ای کلاس 300 سایز 24 اینچ چقدر است؟ تا 538 درجه سانتی‌گراد در فشار کاهش‌یافته، بر اساس جدول ASME Section II.

دلایل فنی انتخاب تأمین فلنج استیل از متریال آنلاین

• تراش دقیق CNC و کنترل ابعادی با CMM دقت 0.005 میلی‌متر برای رزوه‌های کلاس 2B.
• گواهینامه معتبر بین‌المللی ASME U Stamp و ISO 9001:2015 برای تولید.
• ضمانت اصالت کالا با PMI و MTC اصل از mill test certificate.
• قیمت رقابتی مستقیم بدون واسطه از فورجری‌های معتبر آسیایی و اروپایی.
• موجودی دائم در انبارهای تهران و اصفهان برای سایزهای کلاس 150، 300 و 600.
• ارسال فوری به تمام ایران با پست پیشتاز و باربری‌های معتبر در 24-72 ساعت.
