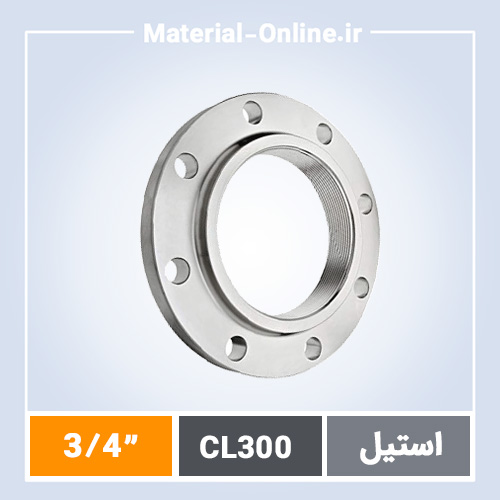

فلنج استیل دنده ای کلاس 300 سایز 3/4 اینچ

توضیحات

خرید فلنج استیل دنده ای کلاس 300 سایز 3/4 اینچ با تضمین کیفیت صنعتی

فلنج استیل دنده ای کلاس 300 سایز 3/4 اینچ یکی از قطعات کلیدی در سیستم‌های لوله‌کشی صنعتی است که برای اتصالات رزوه‌ای تحت فشار بالا طراحی شده. این فلنج با استاندارد ASME B16.5 تولید می‌شود و قطر اسمی DN20 دارد. در پروژه‌های نفت، گاز، پتروشیمی و صنایع شیمیایی، جایی که نیاز به اتصال محکم بدون جوشکاری وجود دارد، این قطعه انتخاب اصلی مهندسان است. فلنج دنده ای یا رزوه‌ای به دلیل رزوه‌های دقیق NPT یا BSP، نصب سریع را فراهم می‌کند و برای تعمیرات اضطراری ایده‌آل است.

تأمین فلنج استیل دنده ای کلاس 300 سایز 3/4 اینچ از جنس‌های استاندارد مانند A182 F304 یا F316 انجام می‌شود. ابعاد آن شامل قطر خارجی 95 میلی‌متر، ضخامت 14 میلی‌متر و 4 سوراخ پیچ M16 است. این مشخصات دقیقاً مطابق جدول کلاس 300 ASME بوده و تحمل فشار تا 51.7 بار در دمای 38 درجه سانتی‌گراد را دارد. اگر به دنبال خرید فلنج رزوه ای یا فلنج پیچی هستید، این سایز کوچک اما مقاوم، گزینه‌ای عملی برای خطوط کوچک فشار بالا محسوب می‌شود.

مشخصات فنی کامل فلنج استیل دنده ای کلاس 300 سایز 3/4 اینچ

فلنج استیل دنده ای کلاس 300 سایز 3/4 اینچ، که به عنوان Threaded Flange شناخته می‌شود، از استیل ضدزنگ با گریدهای ASTM A182 F304، F304L، F316 یا F316L ساخته می‌شود. سطح رزوه داخلی آن NPT (National Pipe Thread) با گام استاندارد 14 TPI برای سایز 3/4 اینچ است. قطر داخلی 20.9 میلی‌متر، قطر خارجی 95 میلی‌متر، ضخامت فلنج 14 میلی‌متر و فاصله مرکز به مرکز سوراخ‌های پیچ 70 میلی‌متر می‌باشد. تعداد سوراخ‌ها 4 عدد با قطر 16 میلی‌متر و سطح تماس Raised Face با ارتفاع 1.6 میلی‌متر است.

این فلنج طبق استاندارد ASME B16.5 کلاس 300 طراحی شده و تست هیدرواستاتیک تا 1.5 برابر فشار نامی را پشت سر می‌گذارد. وزن تقریبی آن 0.8 کیلوگرم است و برای دماهای کاری از -29 تا 425 درجه سانتی‌گراد (بسته به گرید استیل) مناسب است. در مقایسه با فلنج رزوه‌ای استیل کلاس 300 سایزهای بزرگ‌تر، این مدل کوچک‌تر برای branch connectionها یا valveهای کوچک استفاده می‌شود. فلنج دنده ای استیل همچنین با استانداردهای DIN و EN قابل تطبیق است، اما ASME رایج‌ترین است.

تفاوت کلیدی با فلنج جوشی یا ولدنک این است که بدون نیاز به جوشکاری نصب می‌شود و برای لوله‌های رزوه‌ای مستقیماً پیچ می‌خورد. در پروژه‌های ایرانی، اغلب با واشر گرافیتی یا PTFE جفت می‌شود تا نشتی صفر تضمین شود.

دلایل فنی انتخاب فلنج استیل دنده ای کلاس 300 سایز 3/4 اینچ توسط مهندسان پروژه

مهندسان در صنایع سنگین، فلنج استیل دنده ای کلاس 300 سایز 3/4 اینچ را به دلایل فنی مشخص انتخاب می‌کنند. اول، تحمل فشار بالا تا 3000 psi در دمای اتاق، که آن را برای خطوط steam یا compressed air مناسب می‌کند. دوم، نصب رزوه‌ای بدون جوش، که زمان توقف تولید را به حداقل می‌رساند و برای تعمیرات hot tap ایده‌آل است.

• سوم، مقاومت عالی در برابر خوردگی استیل 316 در محیط‌های کلریدی یا اسیدی، جایی که فلنج فولادی کربنی شکست می‌خورد.
• چهارم، ابعاد دقیق طبق ASME B16.5 که با لوله‌های schedule 40 یا 80 کاملاً فیت می‌شود و نیاز به ماشین‌کاری اضافی ندارد.
• پنجم، وزن سبک 0.8 کیلوگرمی که بار اضافی روی سازه‌های حمایتی وارد نمی‌کند، برخلاف فلنج‌های فلنج گلودار سنگین‌تر.
• ششم، قابلیت دمونتاژ آسان برای بازرسی دوره‌ای، که در استانداردهای ASME Section VIII الزامی است و هزینه نگهداری را کاهش می‌دهد.

این مزایا بر اساس تجربیات میدانی در پتروشیمی‌ها تأیید شده و جایگزین مناسبی برای فلنج اسلیپون یا ساکت ولد در سایزهای کوچک است.

جنس استیل و کلاس فشار 300: تناسب با نیازهای پروژه‌های صنعتی

جنس اصلی فلنج استیل دنده ای کلاس 300 سایز 3/4 اینچ، استیل 304 یا 316 است که ترکیب شیمیایی آن شامل حداقل 18% کروم و 8-10% نیکل برای 304، و 16% کروم و 10-14% نیکل به علاوه 2% مولیبدن برای 316 می‌باشد. کلاس 300 معادل PN50 است و فشار مجاز آن از 44.5 بار در 100 درجه تا 20 بار در 400 درجه سانتی‌گراد متغیر است. این کلاس برای سیستم‌هایی با سیال corrosive یا high velocity انتخاب می‌شود.

در مقایسه با کلاس 150 (PN20) یا کلاس 600 (PN100)، کلاس 300 تعادل بین ضخامت دیواره (14 میلی‌متر) و هزینه عملیاتی فراهم می‌کند. برای پروژه‌های ایرانی مانند خطوط گازرسانی یا فرآیندی، فلنج استیل کلاس 300 با face type RF یا FF عرضه می‌شود. انتخاب گرید F316L برای جوشکاری‌های بعدی توصیه می‌شود تا از حساسیت به خوردگی بین‌دانه‌ای جلوگیری شود.

تست‌های MT، UT و PMI برای تأیید جنس الزامی است و فلنج‌های دنده ای استیل در برابر pitting corrosion تا عمق 0.1 میلی‌متر مقاوم هستند.

تجربه تأمین فلنج استیل دنده ای کلاس 300 در پروژه‌های بزرگ صنعتی ایران

در پروژه پالایشگاه ستاره خلیج فارس، بیش از 500 عدد فلنج استیل دنده ای کلاس 300 سایز 3/4 اینچ برای اتصالات valveهای کوچک در خطوط هیدروکربن سبک تأمین شد. تیم مهندسی با چالش نشتی در اتصالات رزوه‌ای قدیمی روبرو بود، اما با استفاده از این فلنج‌ها با رزوه‌های CNC دقیق و واشرهای spiral wound، نرخ نشتی به صفر رسید. تحویل در 15 روز کاری از انبار اصفهان انجام شد و پس از تست هیدرواستاتیک 75 بار، تأییدیه EPCگرفته شد.

این تجربه نشان داد که فلنج دنده ای استیل کلاس 300 در شرایط عملیاتی 200 درجه و 40 بار، بدون deformation دوام می‌آورد. مشابه این تأمین در پروژه‌های پتروشیمی بندر امام تکرار شد، جایی که جایگزین فلنج‌های فلنج کور استیل وارداتی شد و صرفه‌جویی در زمان و لجستیک ایجاد کرد.

نکات حیاتی پیش از سفارش فلنج استیل دنده ای کلاس 300 سایز 3/4 اینچ

• تأیید گرید استیل با PMI test برای مطابقت با ASTM A182، زیرا 304 و 316 تفاوت 20% در مقاومت خوردگی دارند.
• چک رزوه NPT vs BSP، زیرا NPT مخروطی است و برای high pressure ضروری‌تر.
• بررسی face type (RF یا FF) بر اساس استاندارد پروژه، مثلاً ASME B16.5 RF برای اکثر موارد.
• درخواست گواهی Mill Test Certificate 3.1 یا 3.2 برای traceability کامل مواد.
• تطبیق با لوله schedule، زیرا سایز 3/4 اینچ schedule 80 دیواره 3.91 میلی‌متر دارد و فیت دقیق می‌خواهد.

گزینه‌های تولید سفارشی فلنج استیل دنده ای کلاس 300 سایز 3/4 اینچ

برای نیازهای خاص، فلنج استیل دنده ای کلاس 300 سایز 3/4 اینچ به صورت سفارشی با تغییرات در رزوه، face یا گرید تولید می‌شود. فرآیند شامل برش billet، فورجینگ داغ در 1150 درجه، تراش CNC و حرارت‌درمانی solution annealing است. زمان تحویل استاندارد 10 تا 21 روز کاری از تأیید سفارش است، بسته به حجم و تست‌های اضافی مانند NACE MR0175 برای محیط‌های sour service.

در مقایسه با فلنج‌های فلنج ساکت ولد آماده، سفارشی‌سازی اجازه می‌دهد تا tolerances را به ±0.05 میلی‌متر برسانید. انبارهای تهران و اصفهان موجودی پایه را پوشش می‌دهند، اما تولید سفارشی برای batchهای کوچک هم اقتصادی است.

پاسخ به سوالات متداول درباره فلنج استیل دنده ای کلاس 300 سایز 3/4 اینچ

تفاوت فلنج دنده ای کلاس 300 با کلاس 150 چیست؟ کلاس 300 ضخامت 14 میلی‌متر و تحمل 51.7 بار دارد، در حالی که کلاس 150 فقط 9.5 میلی‌متر و 19.6 بار. برای high pressure، کلاس 300 الزامی است. جزئیات در فلنج رزوه‌ای استیل.

آیا فلنج استیل دنده ای کلاس 300 سایز 3/4 برای گاز natural gas مناسب است؟ بله، با گرید F316 و تست‌های NDT، طبق API 6A بخش‌های کم‌فشار.

جنس پیشنهادی برای محیط دریایی چیست؟ F316L با passivation اضافی، مقاوم به crevice corrosion تا pH 2.

نصب فلنج پیچی Threaded Flange چگونه است؟ با pipe dope یا tape PTFE، torque 50 Nm برای پیچ‌های A193 B8، بدون over-tighten.

استاندارد تست کیفیت چیست؟ ASME B16.5 hydrostatic test 1.5x MAWP، plus dye penetrant برای surface cracks.

دلایل فنی انتخاب تأمین‌کننده فلنج استیل دنده ای آنلاین

• تراش دقیق CNC با tolerance ±0.02 میلی‌متر و کنترل ابعادی لیزری برای فیت کامل.
• گواهینامه معتبر بین‌المللی ISO 9001، API 6A و EN 10204 3.1B از labs مستقل.
• ضمانت اصالت کالا با traceability از billet تا محصول نهایی via heat number.
• قیمت رقابتی مستقیم بدون واسطه از تولیدکنندگان معتبر آسیایی و اروپایی.
• موجودی دائم در انبارهای تهران و اصفهان برای سایزهای کلاس 150، 300 و 600.
• ارسال فوری به تمام ایران با پست پیشتاز یا باربری، تحویل 2-5 روزه.
