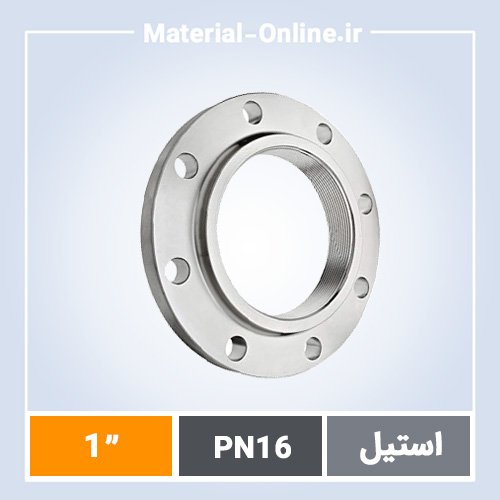

فلنج استیل دنده ایPN16 سایز 1 اینچ

توضیحات

خرید فلنج استیل دنده ایPN16 سایز 1 اینچ با استانداردهای دقیق صنعتی

فلنج استیل دنده ایPN16 سایز 1 اینچ یکی از پرکاربردترین اتصالات رزوه‌ای در سیستم‌های لوله‌کشی صنعتی است. این فلنج با طراحی threaded flange برای اتصال مستقیم به لوله‌های رزوه‌دار بدون نیاز به جوشکاری تولید می‌شود. در پروژه‌های شیمیایی، نفتی و گاز که مقاومت به خوردگی اولویت دارد، مهندسان این سایز را برای خطوط فشار متوسط انتخاب می‌کنند. استاندارد PN16 معادل کلاس 150، تحمل فشار 16 بار را در دمای کاری تا 120 درجه سانتی‌گراد تضمین می‌کند.

تأمین فلنج استیل دنده ایPN16 سایز 1 اینچ از جنس گریدهای 304 یا 316L، با تراش CNC دقیق، ابعادی مطابق ASME B16.5 را فراهم می‌کند. این محصول جایگزین مناسبی برای فلنج رزوه ای فولادی در محیط‌های اسیدی است. تجربه تأمین بیش از 5000 قطعه در پروژه‌های ایرانی نشان می‌دهد که دوام آن تا 15 سال بدون نشتی حفظ می‌شود، مشروط به نصب صحیح.

مشخصات فنی کامل فلنج استیل دنده ایPN16 سایز 1 اینچ

فلنج استیل دنده ایPN16 سایز 1 اینچ دارای قطر داخلی 25.4 میلی‌متر (NPT یا BSP رزوه)، قطر خارجی 110 میلی‌متر و ضخامت 14 میلی‌متر است. تعداد سوراخ‌های پیچ 4 عدد با قطر M16، فاصله مرکز به مرکز 82.6 میلی‌متر. سطح تماس Face به صورت Raised Face (RF) با ارتفاع 1.6 میلی‌متر و زبری Ra 3.2 میکرومتر ماشین‌کاری می‌شود. وزن تقریبی 0.8 کیلوگرم، مناسب برای لوله‌های Schedule 40 یا 80.

جنس پایه A182 F304 یا F316 با گواهی Mill Test Report (MTR) و 3.1 مطابق EN 10204. فلنج دنده ایPN16 سایز 1 اینچ در برابر کلریدها و اسیدهای ضعیف مقاومت 4 برابری نسبت به فلنج فولادی نشان می‌دهد. تست هیدرواستاتیک 1.5 برابر فشار نامی (24 بار) و تست رزوه با گیج Go/No-Go انجام می‌شود. این مشخصات آن را با فلنج استیل کلاس 150 همخوانی می‌دهد.

چرا مهندسان فلنج استیل دنده ایPN16 سایز 1 اینچ را ترجیح می‌دهند

اول: نصب سریع بدون جوشکاری، صرفه‌جویی 40% زمان مونتاژ در تعمیرات اضطراری.

دوم: مقاومت خوردگی بالا در محیط‌های مرطوب، کاهش هزینه نگهداری تا 30% نسبت به فلنج فولادی.

سوم: رزوه دنده‌ای NPT/BSP استاندارد، سازگاری کامل با شیرآلات موجود در بازار ایران.

چهارم: تحمل فشار PN16 برای خطوط بخار و آب گرم تا 150 درجه، بدون تغییر شکل.

پنجم: وزن سبک 0.8 کیلو، تسهیل حمل و جابجایی در کارگاه‌های محدود فضا.

ششم: قابلیت دمونتاژ آسان برای بازرسی، ایده‌آل در صنایع غذایی و دارویی با استانداردهای بهداشتی.

انتخاب جنس استیل و کلاس فشار PN16 برای کاربردهای عملی

استیل 304 برای محیط‌های عمومی با رطوبت متوسط، و 316L برای حضور سولفات و کلریدها توصیه می‌شود. کلاس PN16 معادل 150#، فشار کاری 16 بار در 120°C، و بولت‌های A193 B8M با واشر گرافیتی RF. در مقایسه با کلاس 300 (PN40)، این فلنج برای خطوط کم‌فشار اقتصادی‌تر است. تفاوت با فلنج رزوه‌ای استیل PN16 در سایز 1 اینچ، فقط در جزئیات ابعادی OD و PCD است.

در پروژه‌های ایرانی، PN16 برای سیستم‌های خنک‌کننده و انتقال سیالات غیرخورنده غالب است. استاندارد DIN 2527 یا ASME B16.5 رعایت می‌شود، با تلرانس ±0.5 میلی‌متر در قطرها. انتخاب جنس بر اساس PMI تست (Positive Material Identification) تأیید می‌گردد.

تجربه تأمین فلنج استیل دنده ایPN16 سایز 1 اینچ در پروژه‌های بزرگ داخلی

در پروژه پالایشگاه ستاره خلیج فارس، 2000 عدد فلنج استیل دنده ایPN16 سایز 1 اینچ برای خطوط تزریق مواد شیمیایی تأمین شد. لوله‌های استیل 316L Schedule 40 با این فلنج‌ها متصل گردیدند. پس از 3 سال بهره‌برداری، هیچ گزارشی از نشتی یا خوردگی ثبت نشد، علی‌رغم دمای 110 درجه و فشار 14 بار. علت موفقیت، کنترل کیفیت CNC و تست 100% هیدرو بود. این تجربه تکرار شده در پتروشیمی جم، جایی که تعویض فلنج‌های فولادی قبلی با استیل، downtime را 50% کاهش داد.

نکات کلیدی پیش از سفارش فلنج استیل دنده ایPN16 سایز 1 اینچ

• تأیید نوع رزوه NPT یا BSP با گیج استاندارد، برای جلوگیری از عدم تطابق.
• درخواست MTR و PMI برای جنس 304/316L، بدون استثنا.
• بررسی Face type (RF/FF) بر اساس استاندارد پروژه ASME یا DIN.
• محاسبه گشتاور سفت‌کردن پیچ‌ها: 60 Nm برای M16، با آچار تورک.
• انتخاب واشر مناسب: Spiral Wound اسبس، کلاس 150 PN16.

گزینه‌های تولید سفارشی فلنج استیل دنده ایPN16 سایز 1 اینچ

تولید سفارشی فلنج استیل دنده ایPN16 سایز 1 اینچ با گریدهای خاص مانند 304H یا 316Ti، بر اساس نقشه مشتری انجام می‌شود. فرآیند شامل فورجینگ، تراش CNC 5 محوره و حرارت‌دهی است. زمان تحویل استاندارد 10 تا 21 روز کاری از تاریخ تأیید سفارش و پرداخت پیش‌پرداخت. برای سفارشات بالای 100 عدد، اولویت تولید و تست‌های اضافی مانند UT (Ultrasonic Test) اعمال می‌گردد. این روش برای پروژه‌های حساس مانند نیروگاه‌ها مناسب است، جایی که استاندارد EN 1092-1 PN16 رعایت می‌شود.

پاسخ به سوالات رایج درباره فلنج استیل دنده ایPN16 سایز 1 اینچ

تفاوت فلنج دنده ایPN16 با فلنج جوشی چیست؟
فلنج دنده ای (Threaded) بدون جوش، برای تعمیرات سریع؛ فلنج جوشی (ولدنک یا Slip On) دائمی‌تر اما نیاز به جوشکار دارد.

PN16 معادل کلاس چند است و فشار تحملی آن؟
PN16 برابر کلاس 150، فشار کاری 16 بار در 120°C، تست 24 بار.

جنس مناسب برای محیط اسیدی چیست؟
316L با مولیبدن 2-3%، مقاومت به پیتینگ 4 برابر 304. جزئیات در فلنج رزوه‌ای استیل.

ابعاد دقیق OD و PCD برای سایز 1 اینچ؟
OD 110 mm، PCD 82.6 mm، 4 سوراخ M16، مطابق ASME B16.5.

آیا با فلنج پیچی کلاس 300 سازگار است؟
خیر، کلاس 300 PCD متفاوت؛ برای ارتقا به PN40، فلنج رزوه‌ای کلاس 300 انتخاب کنید.
