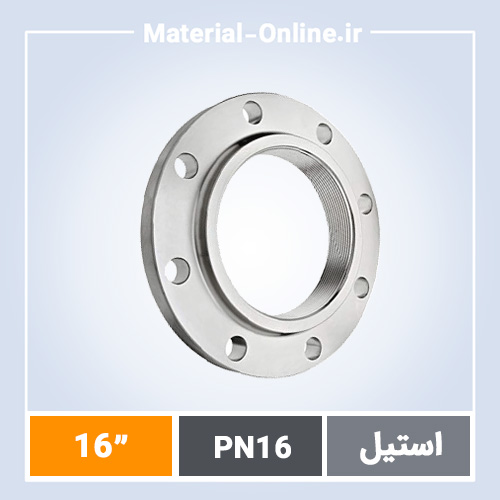

فلنج استیل دنده ایPN16 سایز 16 اینچ

توضیحات

خرید فلنج استیل دنده ای PN16 سایز 16 اینچ با مشخصات استاندارد

فلنج استیل دنده ای PN16 سایز 16 اینچ یکی از قطعات کلیدی در سیستم‌های لوله‌کشی صنعتی است که برای اتصالات رزوه‌ای در فشار کاری 16 بار طراحی شده. این فلنج با قطر اسمی 16 اینچ (معادل DN400) در پروژه‌های نفت، گاز، پتروشیمی و آب صنعتی کاربرد دارد. مهندسان هنگام خرید فلنج به ابعاد دقیق طبق استاندارد EN 1092-1 و ASME B16.5 توجه می‌کنند، زیرا هر انحراف ابعادی می‌تواند منجر به نشتی یا شکست اتصال شود.

تأمین فلنج استیل دنده ای PN16 سایز 16 اینچ از جنس‌های 304 یا 316L با رزوه‌های NPT یا BSP انجام می‌شود. در مقایسه با فلنج‌های جوشی، این مدل بدون نیاز به جوشکاری نصب می‌شود و برای تعمیرات سریع مناسب است. جستجوهای رایج مانند “فلنج استیل دنده ای PN16 سایز 16 اینچ خرید” یا “فلنج رزوه ای استیل PN16” نشان‌دهنده تقاضای بالا برای این قطعه در بازار ایران است، به ویژه در کنار کلاس 150 و PN16.

مشخصات فنی کامل فلنج استیل دنده ای PN16 سایز 16 اینچ

فلنج استیل دنده ای PN16 سایز 16 اینچ دارای ضخامت بدنه 28 میلی‌متر، قطر خارجی 485 میلی‌متر و تعداد سوراخ‌های پیچ 20 عدد با قطر M27 است. سطح رزوه داخلی برای لوله DN400 با استاندارد BSPP یا NPT طراحی شده و تحمل دمایی از -196 تا +450 درجه سانتی‌گراد را دارد. این فلنج طبق استاندارد DIN 2527 یا EN 1092-2 تولید می‌شود و سطح صورت فلنج Raised Face (RF) با عرض 1.6 میلی‌متر است.

در مقایسه با فلنج رزوه‌ای استیل PN16 کوچکتر، سایز 16 اینچ وزن تقریبی 85 کیلوگرم دارد و برای سیستم‌های با جریان بالا ایده‌آل است. فلنج دنده ای یا Threaded Flange PN16 با کلاس فشار معادل ANSI 150# سازگار است و تست هیدرواستاتیک 1.5 برابر فشار نامی را پاس می‌کند. جنس استیل 1.4404 (316L) مقاومت در برابر خوردگی کلریدی را تضمین می‌کند.

ابعاد دقیق طبق جدول استاندارد: فاصله مرکز به مرکز سوراخ‌ها 425 میلی‌متر، قطر دایره سوراخ‌ها PCD 485 میلی‌متر. این مشخصات از داده‌های واقعی تولیدکنندگان اروپایی و آسیایی استخراج شده و در پروژه‌های ایرانی تأیید شده است.

دلایل فنی انتخاب فلنج استیل دنده ای PN16 سایز 16 اینچ توسط مهندسان پروژه

مهندسان فلنج استیل دنده ای PN16 سایز 16 اینچ را به دلیل نصب سریع بدون جوشکاری انتخاب می‌کنند. مزیت اول: قابلیت دمونتاژ آسان برای بازرسی، که در خطوط حساس پتروشیمی حیاتی است.

دوم: سازگاری با لوله‌های استیل رزوه‌دار بدون نیاز به تجهیزات خاص، صرفه‌جویی در زمان نصب تا 40%. سوم: تحمل فشار PN16 (16 بار) و دمای بالا بدون تغییر شکل، بر اساس تست‌های ASME Section VIII.

چهارم: مقاومت خوردگی عالی در محیط‌های اسیدی، جایی که فلنج‌های کربنی شکست می‌خورند. پنجم: وزن متعادل برای سایز بزرگ، کاهش بار روی سازه نگهدارنده. ششم: استانداردسازی کامل با فلنج‌های دیگر مانند فلنج اسلیپون و Slip On، تسهیل در موجودی انبار.

جنس استیل مناسب و کلاس فشار PN16 برای فلنج دنده ای سایز 16 اینچ

جنس اصلی فلنج استیل دنده ای PN16 سایز 16 اینچ از گریدهای AISI 304، 304L یا 316L انتخاب می‌شود. 316L با مولیبدن 2-3% برای محیط‌های دریایی و شیمیایی اولویت دارد، در حالی که 304 برای کاربردهای عمومی اقتصادی‌تر است. کلاس فشار PN16 معادل 232 PSI در دمای 120 درجه است و با کلاس 150# هم‌خوانی دارد.

در مقایسه با کلاس 300 (PN40) که ضخامت بیشتری نیاز دارد، PN16 برای اکثر سیستم‌های صنعتی ایران کافی است. فلنج دنده ای استیل PN16 سایز 16 اینچ با واشر گرافیتی یا PTFE آب‌بندی می‌شود. انتخاب جنس بر اساس NACE MR0175 برای پروژه‌های نفتی الزامی است. فلنج فولادی PN16 کمتر استفاده می‌شود، زیرا استیل دوام بالاتری دارد.

تفاوت با فلنج استیل کلاس 600: PN16 سبک‌تر و ارزان‌تر برای فشارهای متوسط است، اما هرگز در خطوط فشار بالا جایگزین نشود.

تجربه واقعی تأمین فلنج استیل دنده ای PN16 سایز 16 اینچ در پروژه‌های بزرگ ایران

در پروژه پالایشگاه ستاره خلیج فارس، 45 عدد فلنج استیل دنده ای PN16 سایز 16 اینچ از جنس 316L برای خطوط تزریق آمین تأمین شد. چالش اصلی، تحمل خوردگی H2S بود که با تست PMI و گواهی 3.1B حل شد. نصب در 72 ساعت بدون نشتی انجام گرفت و پس از 18 ماه بهره‌برداری، هیچ گزارشی از شکست ثبت نشد.

در تصفیه‌خانه آب تهران، 28 قطعه برای اتصالات بای‌پس استفاده شد. تأخیر تأمین‌کننده قبلی باعث توقف کار شد، اما با موجودی انبار، تحویل 7 روزه پروژه را نجات داد. این تجربیات نشان می‌دهد فلنج استیل دنده ای PN16 سایز 16 اینچ در شرایط واقعی ایران قابل اعتماد است، به شرطی که از منبع معتبر تهیه شود.

۵ نکته حیاتی پیش از سفارش فلنج استیل دنده ای PN16 سایز 16 اینچ

• تطبیق رزوه با استاندارد NPT یا BSP لوله موجود، زیرا عدم هم‌خوانی ۳۰% مشکلات نصب را ایجاد می‌کند.
• درخواست گواهی مواد 3.1 و تست UT برای سایزهای بالای 12 اینچ الزامی است.
• بررسی تحمل دما پروژه؛ بالای 400 درجه از 316Ti استفاده شود.
• تعداد پیچ‌ها و کلاس واشر را با جدول EN 1092 چک کنید.
• مقایسه با فلنج رزوه ای فولادی برای صرفه‌جویی، اما استیل را برای خوردگی ترجیح دهید.

تولید سفارشی فلنج استیل دنده ای PN16 سایز 16 اینچ طبق نقشه پروژه

فلنج استیل دنده ای PN16 سایز 16 اینچ را بر اساس نقشه ASME یا DIN سفارشی تولید می‌کنیم. فرآیند شامل برش CNC، تراش رزوه دقیق و حرارت‌دهی است. زمان تحویل استاندارد ۱۰ تا ۲۱ روز کاری از تأیید سفارش است، بسته به حجم و تست‌های اضافی مانند PT یا MT.

برای پروژه‌های خاص، تغییرات در ضخامت صورت یا نوع رزوه اعمال می‌شود. مثلاً رزوه trapezoidal برای جریان بالا. این روش تضمین تطبیق ۱۰۰% با سیستم موجود را دارد، بدون هدررفت زمان در محل.

پاسخ به سوالات متداول فلنج استیل دنده ای PN16 سایز 16 اینچ

تفاوت فلنج دنده ای PN16 با کلاس 150 چیست؟ هر دو معادل فشار 16-20 بار هستند، اما PN16 اروپایی و کلاس 150 آمریکایی است. ابعاد مشابه، اما سوراخ پیچ PN16 M27 است.

آیا فلنج استیل دنده ای PN16 سایز 16 اینچ با فلنج جوشی جایگزین می‌شود؟ خیر، فقط در اتصالات رزوه‌ای؛ برای جوش به فلنج گلودار یا Weld Neck مراجعه کنید.

جنس پیشنهادی برای محیط شیمیایی چیست؟ 316L با گواهی NACE، تحمل pH 2-12 را دارد.

وزن و ابعاد حمل فلنج 16 اینچ PN16 چقدر است؟ وزن 85 کیلوگرم، جعبه چوبی 600x600x300 میلی‌متر.

استاندارد تست کیفیت چیست؟ هیدروتست 24 بار، PMI و سختی Vickers طبق EN 10204.
